Частота входного сигнала при этом должна изменяться в пределах от 1 до 50 кГц
6. Изменить во внутренних параметрах транзистора значения емкостей СК = 0 на СК = 1 пФ и СЭ= 0 на СЭ = 1 нФ.
Определить с помощью характериографа ачх и фчх усилителя для всех следующих случаев:
а) СК = СЭ = 0 мкф;
б) СК = 1 пФ, СЭ = 0 нФ;
в) СК = 0 мкФ, СЭ = 1 н;
г) СК = 1 пФ, СЭ = 1 нФ.
7. Исследовать зависимость АЧХ и ФЧХ, а также fгр от значений Ск и Cэ.
8. В отчете привести семейство АЧХ и описать это словесно!

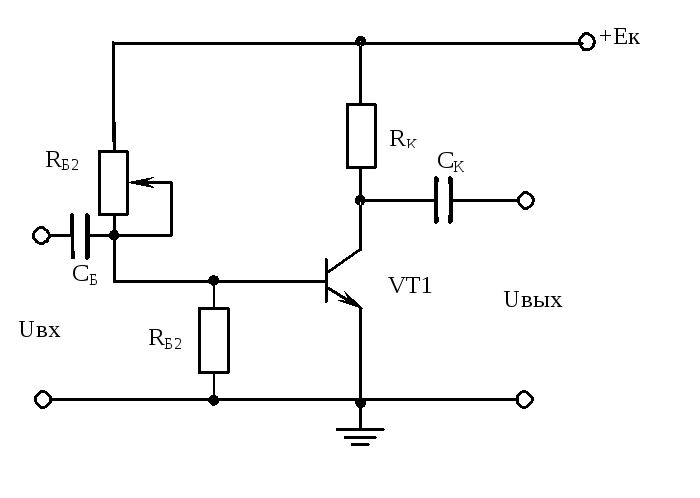

Рисунок 8.1.
Опыт 2 - Исследование усилительного каскада на основе реального транзистора
Задание:
1. Собрать схему транзисторного усилителя такую же как и в опыте 1 но с реальным транзистором (например, типа 2N2222).
2. Выполнить эксперименты аналогичные п.2-5 и п.7-8 опыта 1.
3. Изменить RБ1 в соответствии с таблицей 8.1.
Зарисовать семейство АЧХ. На графике указать численное значение полос пропускания для всех пяти случаев (см. табл. 8.1).
Таблица 8.1.
Исходное значение RБ1, кОм |
Изменение RБ1, % |
Коэффициент усиления, Ку | ||
Uвх |
Uвых |
Ку | ||
500 |
-10 |
|
|
|
-5 |
|
|
| |
0 |
|
|
| |
+5 |
|
|
| |
+10 |
|
|
|
Опыт 3 - Исследование усилительного каскада на основе реального транзистора с последовательной отрицательной обратной связью (оос) по току
Задание:
1. Собрать схему транзисторного усилителя такую же, как и в опыте 2 п.1.
2. В эмиттерную цепь транзистора VT1 подключить резистор RЭ = 100 Ом.
3. Снять форму UВХ (t), UВЫХ (t) и АЧХ
4. В эмиттерную цепь параллельно Rэ подключить Сэ = 100 мкФ.
5. Выполнить эксперименты в соответствии с п.3 данного опыта.
Содержание отчета:
1. Отчет должен содержать все рабочие схемы, таблицы и графики, использующиеся во всех трех опытах.
2. После каждого опыта необходимо сформулировать вывод, отражающий качественные результаты опыта и отличие их от результатов других опытов лабораторной работы.
3. В конце отчета необходимо привести обобщенный вывод по лабораторной работе.
Контрольные вопросы:
1. От каких параметров зависит коэффициент усиления каскада на транзисторе, включенном по схеме с общим эмиттером?
2. Почему схема транзисторного каскада с последовательной ООС по току нагрузки используется чаще, чем схема каскада с параллельной ООС по входному напряжению?
3. Как зависит коэффициент усиления и АЧХ каскада с цепью последовательной ООС по току нагрузки от величины сопротивления резистора Rэ?
4. Почему в схеме с параллельной ООС по выходному напряжению коэффициент передачи имеет размерность сопротивления?
5. С какой целью введен конденсатор Сэ?
6. Что такое коэффициент нестабильности и как он влияет на точность поддержания тока покоя каскада при изменении температуры окружающей среды?
Лабораторная работа № 5
Тема: Операционные усилители
Цель работы: Исследовать базовые схемы включения операционных усилителей (ОУ) и более детально изучить их принципы действия, настройки и особенности реализации.
Порядок выполнения:
В каждом опыте необходимо:
1. Собрать в соответствии с заданием исследуемые схемы с подключением необходимых контрольно-измерительных приборов.
2. Задать и рассчитать параметры всех элементов исследуемой схемы. в соответствии с заданием.
3. Осуществить настройку всех используемых приборов.
4. Запустить схему на моделирование и выполнить все эксперименты в соответствии с заданием.
5. Сохранять результаты каждого эксперимента в соответствующих файлах.
Опыт 0 – Разомкнутый операционный усилитель
Задание 1:
1. Соберите схему приведенную на Рисунок 9.1 с идеальным ОУ.
2. Выберите величину резистора R1 равную, например, 50 кОм.
3. Понаблюдайте за поведением выходного сигнала Uвых изменяя с минимально возможным шагом величину резистора R1.
При этом определите:
а) Можно ли добиться "нуля" на выходе усилителя при Uвх = 0В?
Если нет, то дайте пояснение почему?
б) Коэффициент усиления Кu.
Задание 2:
1. Замените в схеме рис 9.1. ОУ на реальный (например, LM 741).
2. Проведите такие же эксперименты как также в п.2-3 задания 1 и сравните полученный в этом случае Кu с аналогичным параметром, указанным в спецификации на выбранный ОУ.

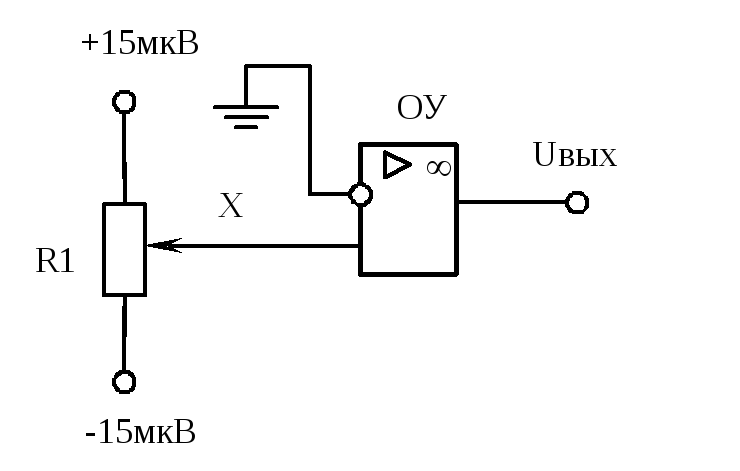

Рисунок 9.1.
Задание
3:
1. Отключите резистор R1 от входа ОУ в точке Х. Соедините оба входа ОУ ("+" и "-") вместе и вставьте резистор R2 с величиной не менее 1МОм так, чтобы можно было измерить малый входной ток усилителя , измеряя падение напряжения на этом резисторе, с помощью цифрового мультиметра (в диапазоне 1В или менее).
Ответьте на вопросы:
Чем определяется входной ток?
Соответствует ли измеренный Вами ток спецификации выбранного реального ОУ?
По знаку входного тока определите – на каких транзисторах построен входной каскад ОУ (n-p-n или p-n-p)?
2. Замените в исследуемой схеме ОУ на усилитель у которого входной каскад выполнен на униполярных транзисторах (например, LF 355).
Ответьте на вопрос: Можете ли ВЫ измерить входной ток этого ОУ? Если да, то соответствует ли он значению из спецификации на выбранныйОУ?
