Опыт 2 - Задание рабочей точки напряжением базы
Собрать схему транзисторного усилителя (Рисунок 7.2.) со следующими исходными данными:
Ек = 12 + Ni (В),
Rк = 10 + Ni (кОм),
Rб1 = (3 ÷ 5) Rк (кОм),
Rб2 = 500 (кОм),
VT1 – идеальный,
где Ni – номер бригады (или порядковый номер студента в журнале группы).

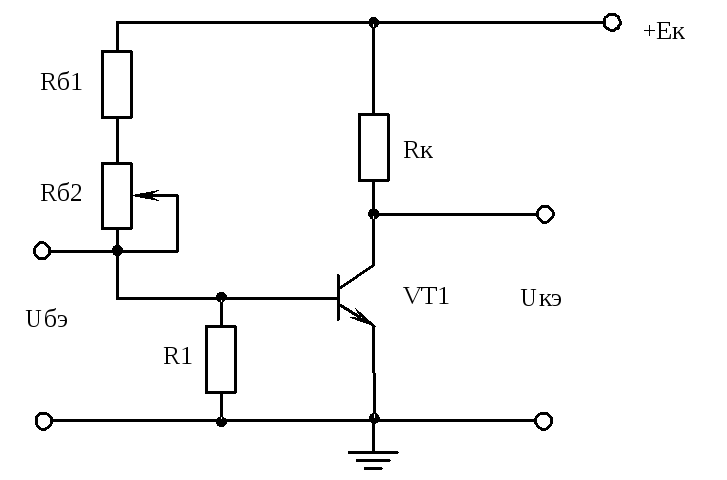

Рисунок 7.2. Схема транзисторного усилителя
2. Исследовать работу схемы по аналогии с п.2. опыта 1 изменяя Rб2 и заполнить табл. 7.2. аналогичную табл.1.
3. Задать положение рабочей точки (РТ) на средине линейного участка нагрузочных прямых по аналогии с п.7 опыта1.
При этом напряжение Uкэ, соответствующее такому положению РТ, будет определяться по следующему выражению
Uкэ = Uо – Uн / 2,
где Uо – напряжение Uкэ на границе линейного режима и режима отсечки,
Uн - напряжение Uкэ на границе линейного режима и режима насыщения.
Записать в отчет полученное при этом значение Rб1 и Rб2 .
Опыт 3 - Задание рабочей точки напряжением базы в схеме с оос по току
1. Собрать схему транзисторного усилителя (Рисунок 7.3.) со следующими исходными данными:
Ек = 12 + Ni (В),
Rк = 10 + Ni (кОм),
Rб1 = (3 ÷ 5) Rк (кОм),
Rб2 = 500 (кОм),
Rэ = 0.1 Rк (кОм),
VT1 – идеальный,
где Ni – номер бригады (или порядковый номер студента в журнале группы).
2. Исследовать работу схемы по аналогии с п.2. опыта 1 изменяя Rб2 и заполнить табл. 7.3. аналогичную табл.1.
3. Задать положение рабочей точки (РТ) на средине линейного участка нагрузочных прямых по аналогии с п.7 опыта 1.
При этом напряжение Uкэ, соответствующее такому положению РТ, будет определяться по следующему выражению:
Uкэ = Uо – Uн / 2,
где Uо – напряжение Uкэ на границе линейного режима и режима отсечки,
Uн - напряжение Uкэ на границе линейного режима и режима насыщения.
Рисунок 7.3. Схема транзисторного усилителя
Записать в отчет полученное при этом значение Rб1 и Rб2 .
Таблиця №7.2
|
Номер бригади |
Тип транзистора |
|
1 2 3 4 5 6 7 8 9 |
2N2222 |
По результатам эксперимента построить входную характеристику

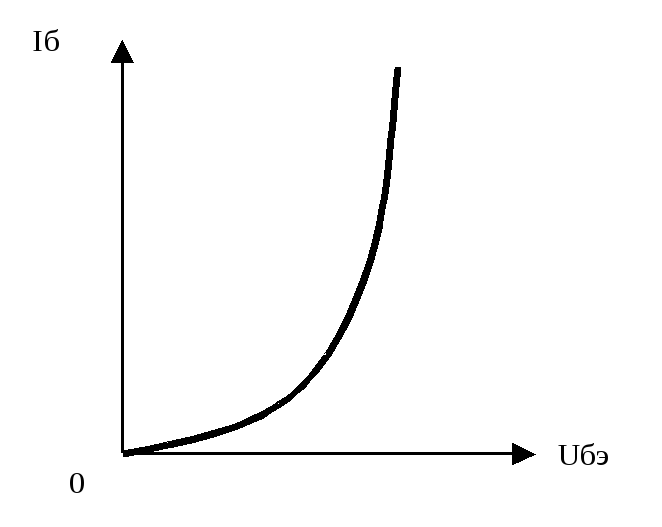

Iб = f (Uбэ), см. Рисунок 7.4.
Рисунок 7.4.

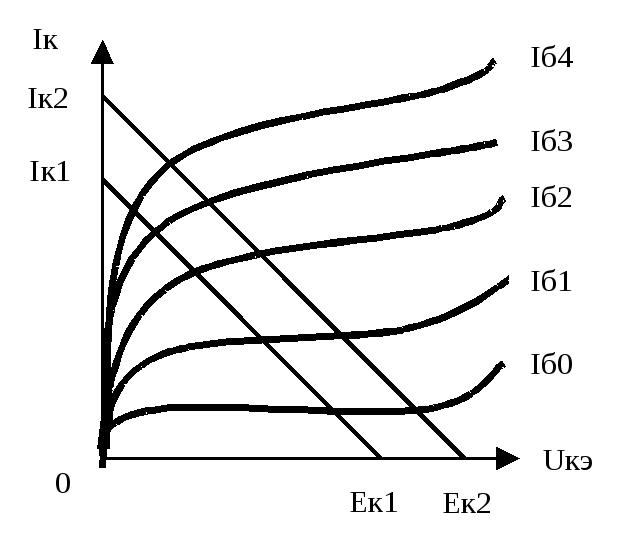

И выходную характеристику Iк = f (Uкэ, Iб), см. Рисунок 7.5.
Рисунок 7.5
Содержание отчета:
1. Отчет должен содержать все рабочие схемы, таблицы и графики, использующиеся во всех трех опытах.
2. После каждого опыта необходимо сформулировать вывод, отражающий качественные результаты опыта и отличие их от результатов других опытов лабораторной работы.
3. В конце отчета необходимо привести обобщенный вывод по лабораторной работе.
Лабораторная работа № 4
Тема: Транзисторные усилители 2
Цель работы: Исследовать работу усилительного каскада на переменном токе.
Порядок выполнения:
В каждом опыте необходимо:
1. Собрать в соответствии с заданием исследуемые схемы с подключением необходимых контрольно-измерительных приборов.
2. Задать параметры всех элементов исследуемой схемы. в соответствии с заданием.
3. Осуществить настройку всех используемых приборов.
4. Запустить схему на моделирование
Опыт 1 - Исследование усилительного каскада на основе идеального транзистора
Задание:
1. Собрать схему транзисторного усилителя (Рисунок 8.1.) со следующими исходными данными:
Rб1 = 500 кОм,
Rб2 = 7 кОм,
Rк = 10 + Ni (кОм),
Ек = 12 + Ni (В),
Cб = Ск = 1 мкФ,
fвх = 1 + Ni (кГц),
Uвх мах = 10 мВ,
где Ni – номер бригады, VT1 – идеальный.
2. Задать рабочую точку из предыдущей лабораторной работы с отключенными СБ и UВХ.
3. Снять с помощью осциллографа форму сигналов UВХ (t) и UВЫХ (t) при подаче на вход усилителя синусоидального сигнала.
4. Определить коэффициент усиления по напряжению в линейной шкале.
5. Исследовать форму сигналов на выходе усилителя при подаче на его вход:
1) синусоидального сигнала;
2) пилообразного сигнала;
3) прямоугольного сигнала.
