Ctatika_1_8

Рисунок 2.9. Визначення реакцій опор при дії плоскої системи сил

(на 1-му аркуші – початок)

Рисунок 2.9. Визначення реакцій опор при дії плоскої системи сил

(на 2-му аркуші – продовження)

Рисунок 2.9. Визначення реакцій опор при дії плоскої системи сил

(на 3-му аркуші – продовження)

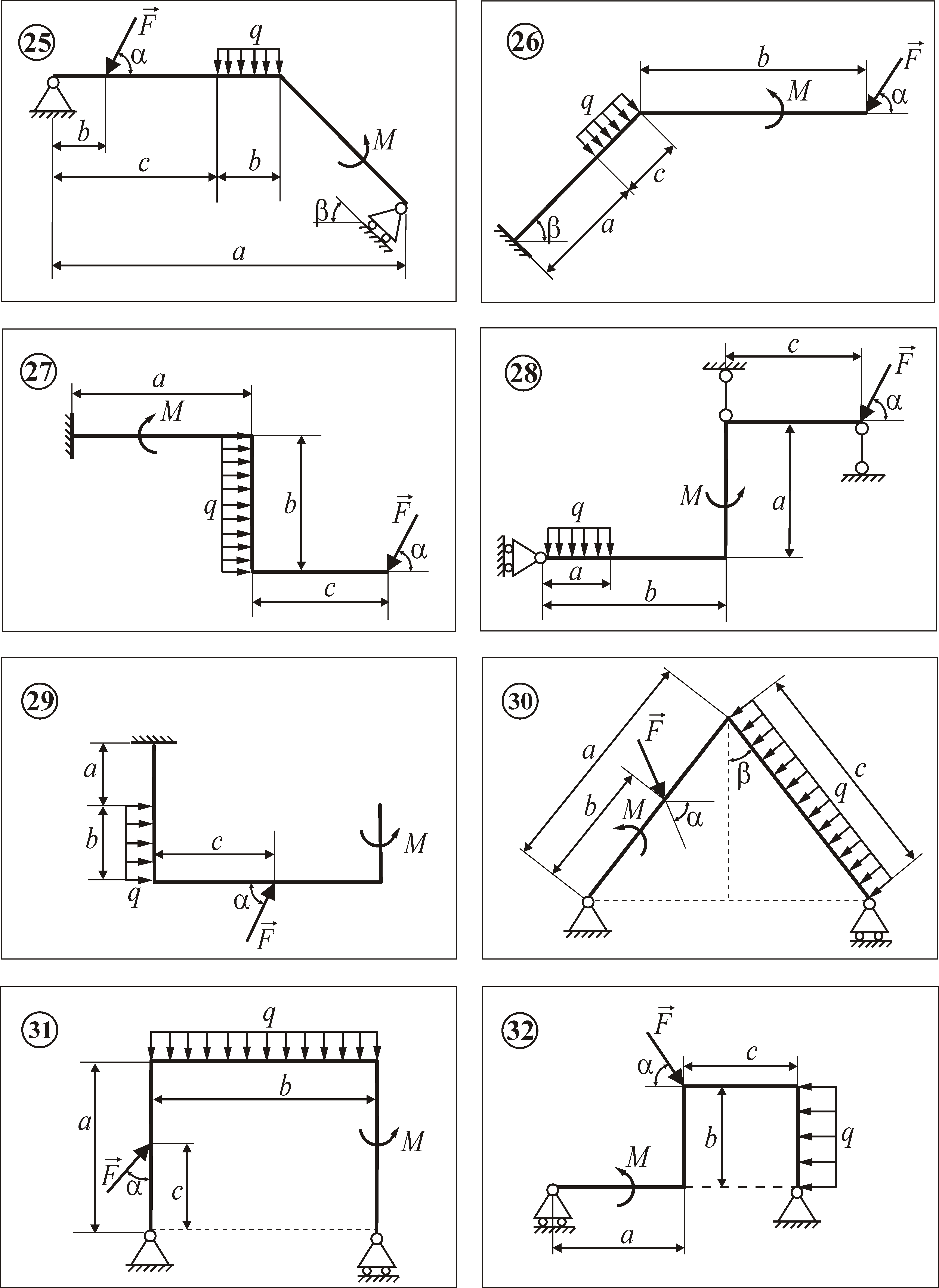

Рисунок 2.9. Визначення реакцій опор при дії плоскої системи сил

(на 4-му аркуші – закінчення)

Таблиця 2.3 – Вихідні дані для визначення реакцій опор при дії плоскої системи сил

Номер варіанту	F, Н	M, Нм	q, Н/м	a, м	b, м	c, м	, град	, град
1	10	5	2	0,7	0,5	0,1	45	–
2	15	10	20	1	0,8	–	60	–
3	12	12	4	10	5	2,5	45	–
4	20	4	12	7	4	3	30	45
5	100	50	–	2	1	0,6	30	60
6	200	25	80	4	3	2	45	–
7	90	63	12	10	8	6	60	–
8	20	10	5	–	12	6	90	45
9	12	11	–	2	1	0,9	30	–
10	200	100	10	10	4	3	45	45
11	250	150	50	20	10	4	30	60
12	15	14	13	15	5	2	45	–
13	10	12	14	10	8	2	30	–
14	33	22	11	15	7,5	4	60	–
15	10	12	2	10	7	–	30	–
16	8	7	6	–	12	6	45	60
17	34	24	14	12	6	3	30	–
18	5	2	0,1	20	10	5	30	–
19	100	50	12	–	10	–	45	30
20	70	50	20	0,7	0,35	–	60	–
21	300	100	50	3	2	1	45	–
22	44	54	64	5	3	0,8	45	120
23	12	11	9	20	10	5	30	–
24	20	10	15	12	11	10	30	–
25	15	12	10	22	5	7	60	30
26	9	10	12	3	7	1	45	30
27	22	44	11	5	4	3	60	–
28	10	10	10	10	9	8	30	–
29	10	12	3	10	10	15	30	–
30	2	1	0,3	30	12	30	45	60
31	31	41	11	12	15	6	60	–
32	22	22	22	2	1	0,3	45	–

Рисунок 2.14. Визначення реакцій опор складеної конструкції при дії

плоскої системи сил (на 1-му аркуші – початок)

Рисунок 2.14. Визначення реакцій опор складеної конструкції при дії

плоскої системи сил (на 2-му аркуші – продовження)

Рисунок 2.14. Визначення реакцій опор складеної конструкції при дії

плоскої системи сил (на 3-му аркуші – продовження)

Рисунок 2.14. Визначення реакцій опор складеної конструкції при дії

плоскої системи сил (на 4-му аркуші – закінчення)

Таблиця 2.5 – Вихідні дані для визначення реакцій опор

складеної конструкції при дії плоскої системи сил

Номер варіанта	F, Н	M, Нм	q, Н/м	a, м	b, м	c, м	, град	, град
1	10	5	2	0,7	0,5	0,4	90	–
2	15	10	20	1	0,8	–	120	–
3	12	12	4	10	5	2,5	45	–
4	20	4	12	7	4	3	30	–
5	100	50	10	2	1	0,6	30	–
6	200	25	80	4	3	–	45	30
7	90	63	12	10	8	–	60	–
8	20	10	5	20	12	6	30	–
9	12	11	2	2	1	0,6	30	–
10	200	100	10	10	4	3	90	–
11	250	150	50	20	10	–	30	60
12	15	14	13	–	5	–	90	–
13	10	12	14	–	8	2	30	–
14	33	22	11	15	7,5	4	60	–
15	10	12	2	10	7	3,5	30	30
16	8	7	6	24	12	6	45	–
17	34	24	14	12	6	3	30	–
18	5	2	0,1	20	–	–	30	60
19	100	50	12	5	2,5	–	45	30
20	70	50	20	0,7	0,35	0,1	60	90
21	300	100	50	3	2	1	60	–
22	44	54	64	5	3	0,8	30	–
23	12	11	9	20	10	5	90	–
24	20	10	15	12	11	10	30	–
25	15	12	10	22	8	3	60	–
26	9	10	12	10	7	1	45	–
27	22	44	11	5	4	3	60	–
28	10	10	10	10	7	5	30	–
29	10	12	3	10	8	4	30	–
30	2	1	0,3	30	12	6	45	–
31	31	41	11	12	10	6	60	–
32	22	22	22	2	1	–	45	–

Рисунок 2.20. Визначення реакцій опор твердого тіла

при дії просторової системи сил (на 1-му аркуші – початок)

Рисунок 2.20. Визначення реакцій опор твердого тіла

при дії просторової системи сил (на 2-му аркуші – продовження)

Рисунок 2.20 Визначення реакцій опор твердого тіла

при дії просторової системи сил (на 3-му аркуші – початок)

Рисунок 2.20. Визначення реакцій опор твердого тіла

при дії просторової системи сил (на 4-му аркуші – закінчення)

Таблиця 2.7 – Вихідні дані для визначення реакцій опор

складеної конструкції при дії плоскої системи сил

№	F, Н	M, Нм	G, Н	T, Н	Q, Н	a, м	b, м	c, м	d, м	r, м	R, м		
1	10	15	–	–	–	1	1,5	1	–	0,2	0,8	90	30
2	15	10	–	–	20	1	0,8	0,2	–	–	–	60	–
3	12	4	30	–	7	10	5	2,5	1	–	–	90	–
4	20	–	50	–	–	7	4	–	–	–	–	30	60
5	100	16	–	–	–	3	2	1	–	0,4	–	90	–
6	200	–	–	–	–	4	3	2	1	–	0,5	45	–
7	100	–	50	–	–	5	6	3	–	0,4	0,8	90	–
8	20	–	30	–	–	20	12	6	–	–	–	90	60
9	12	11	–	–	–	2	3	5	1	–	1,2	30	–
10	200	–	–	50	–	3	4	2,5	–	1	2	45	–
11	250	–	100	–	–	3	6	1,5	–	1	3	30	–
12	15	–	20	–	–	10	5	4	–	–	–	60	–
13	10	–	12	–	–	7	10	4	–	1	4	120	–
14	33	–	20	–	–	15	7,5	4	–	–	–	120	–
15	12	–	20	–	–	3	7	7	–	3	5	30	–
16	8	–	–	20	–	6	7	5	–	0,3	1,3	45	–
17	34	–	–	–	10	12	6	3	–	–	–	30	–
18	5	–	30	–	–	20	10	5	2	–	–	90	60
19	100	–	20	–	–	15	9	7	–	–	–	45	30
20	70	–	–	–	50	0,7	0,35	0,2	0,3	0,2	0,4	60	30
21	300	–	70	–	–	3	2	1	–	–	–	90	60
22	44	–	80	–	–	5	3	0,8	–	–	–	45	60
23	12	11	–	–	–	20	10	5	–	–	–	30	–
24	20	–	–	–	100	12	11	10	2	–	–	90	–
25	15	–	35	–	–	20	15	7	–	–	–	90	60
26	100	–	90	–	–	12	10	8	–	–	–	30	60
27	50	–	60	–	–	20	15	5	–	–	–	120	30
28	70	–	70	–	–	15	10	5	–	–	–	90	30
29	60	–	60	–	–	22	15	8	–	–	–	150	60
30	105	–	95	–	–	30	20	10	–	–	–	90	60
31	50	–	–	–	–	5	6	2	–	1,5	–	30	–
32	60	12	–	–	–	20	15	10	–	15	3	90	–
