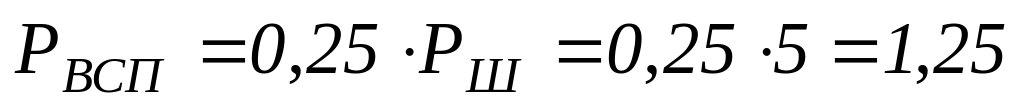

3.3 Вспомогательное число работников

чел.

Принимаем вспомогательное число работников равным одному (Р_ВСПТ = 1).

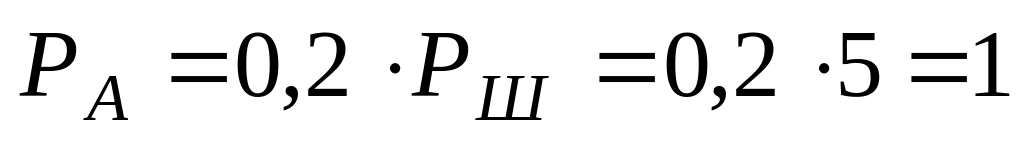

3.4 Административно-технические работники

чел

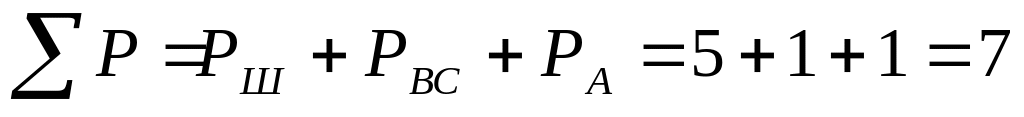

3.5 Общее число работников

чел

4. Расчет площадей

4.1 Расчет площадей производственных участков

4.1.1 Расчет площади участка по ремонту АКПП

Таблица 4

Наименование оборудования	Кол-во	Занимаемая площадь, мм× мм
Верстак	1	1000х686
Стеллаж для инструмента	1	1000х300
Механизированная мойка крупных деталей	1	1730х1250
Раковина	1	500х500
Ящик для песка	1	700х500
Стол для контроля и сортировки деталей	1	1000х686
Производственная урна	1	600х240
Ларь для ветоши	1	500х300
Стеллаж для деталей	1	1000х500
Шкаф для приборов	1	1000х500
Ванна для мойки мелких деталей	1	500х200
Стенд для ремонта коробок передач	1	720х830
Вертикальный сверлильный станок	1	715х360
Станок токарно-винторезный универсальный	1	2800х1265

4.6.1. Расчет площадей производственных участков цеховых работ

F_y=f_об*К_п, м², (10)

где f_об – суммарная площадь горизонтальной проекции по габаритным размерам оборудования, м²;

К_п = 3,5 – коэффициент плотности расстановки оборудования;

4.1.2 Расчет площади диагностического участка

Таблица 5

Наименование оборудования	Кол-во	Занимаемая площадь, мм× мм
Роликовый силовой стенд MAHA	1	2320х1540
Коммуникационный пульт	1	720х480
Двухстоечный подъемник MAHA	1	3370х620
Производственная урна	1	600х240
Ларь для ветоши	1	500х300
Комплекс компьютерной диагностики бензиновых и дизельных двигателей КАД-400-02/ТК-7 с дополнительным сканером	1	1000х800

Площадь, занимаемая автомобилем в плане, рассчитываем по максимальной площади возможного автомобиля T. Land Cruiser 4,89х1,94=9,49 м2

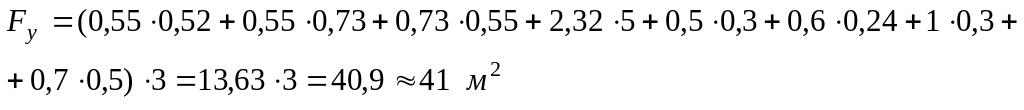

4.1.3 Расчет площади смазочного участка

Таблица 6

Наименование оборудования	Кол-во	Занимаемая площадь, мм× мм
Маслораздаточная установка	1	550х520
Установка для заправки автомобиля трансмиссионным маслом	1	550х730
Установка для слива масла	1	730х550
Подъемник ножничный MAHA	1	2320х5000
Ларь для обтирочных материалов	1	500х300
Производственная урна	1	600х240
Стеллаж для инструментов	1	1000х300
Ящик для песка	1	700х500

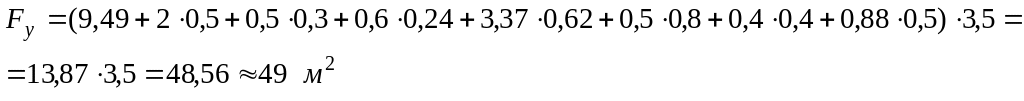

4.1.4 Расчет площади ремонтного участка

Таблица 7

Наименование оборудования	Кол-во	Занимаемая площадь, мм× мм
Стеллаж для инструмента	1	2000х500
Ларь для обтирочных материалов	1	500х300
Урна производственная	1	600х240
Подъемник двухстоечный MAHA	1	3370х620
Тележка транспортная	1	500х800
Кран складной передвижной гидравлический OMA	1	400х400
Установка для снятия агрегатов	1	880х500

4.1.6 Расчет площади участка уборочно-моечных работ

Таблица 8

Наименование оборудования	Кол-во	Занимаемая площадь, мм
Шланговая моечная установка	1	1360х540
Пылесос	1	500х800
Блочная установка оборотного водоснабжения	1	1600х2300

4.2 Расчет площади складских помещений

Для городских СТО площади складских помещений определяются по удельной площади складских помещений на каждые 1000 комплексно обслуживаемых автомобилей.

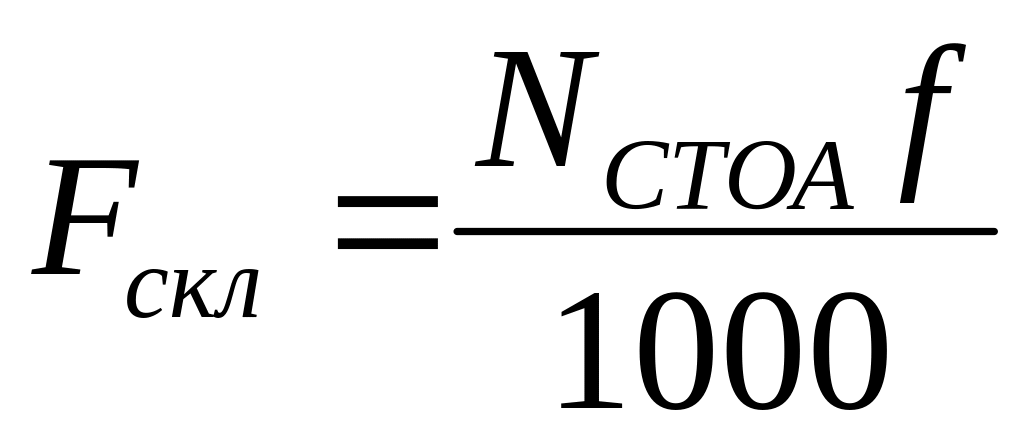

Расчет выполняется по формуле [ ]:

, (11)

где f – площадь склада, приходящаяся на 1000 автомобилей.

Таблица 9

Удельные площади складских помещений

Наименование склада	Площадь склада f (м. кв.)
Склад запасных частей	32
Склад агрегатов и узлов	12
Склад эксплуатационных материалов	6
Склад шин	8
Склад лако-красочных материалов	4
Склад смазочных материалов	6
Склад кислорода и углекислого газа	4
Склад мелких запасных частей (продаваемых владельцам)	3,2

Для городских СТО площади складских помещений определяется по удельной площади на каждые 1000 комплексно обслуживаемых автомобилей.

При 950 обслуживаемых автомобилей площади складских помещений:

- для склада запасных частей 30,4 м², (принимаем 31 м²);

- для склада эксплуатационных материалов 5,7 м², (принимаем 6 м²);

- для склада смазочных материалов 5,7 м², (принимаем 6 м²);

Площадь склада мелких принадлежностей снятых с автомобиля принимается 1,6 м.кв. на один рабочий пост, следовательно, F=1,6 ×N_ХР, площадь склада мелких запасных частей принимается 10% от площади склада запасных частей.

- для склада автопринадлежностей снятых с автомобиля на период обслуживания 1,6×4 = 6,4 м².

4.3 Расчет площади зоны хранения автомобилей

F_СТ = f_a × N_ХР × K_П, м², (12)

где f_a - площадь, занимаемая автомобилем в плане, м²;

N_ХР - число автомобиле-мест хранения;

K_П =2,5- коэффициент плотности расстановки автомобиле-мест хранения.

Тогда площади зон хранения на открытой стоянке соответственно автомобилей клиентов F_СТ.К и персонала станции F_СТ.П составят:

F_СТ.К = 9,49 × 4 × 2,5 = 94,9, м²,

F_СТ.П = 9,49 × 5 × 2,5 = 118,6, м².

4.4 Расчет площадей административно-бытовых помещений

4.4.1 Расчет площади служебных помещений

Кабинет директора 9 м²;

4.4.2 Расчет площади бытовых помещений

Гардеробная:

- закрытый способ хранения одежды: 0,2 ×7 =1.4 м²;

- скамьи в гардеробных площадью 0.48 м² (из расчета одна скамья на четырех штатных работников в наиболее нагруженную смену). Полагая число работников, пользующихся гардеробом, равным шести получаем (0.48×6)/4 = 0,72 м².

Туалет 1,8 × 1,65 =2,97 м².

Умывальники 0,5 × 0,7 =0,35 м².

Душевая 1 шт.: 0,9 × 0,9 = 0 81 м².

Тамбур для курения (из расчета 0,04 м² на одного работающего в смену).

Полагая число курящих работников равным семи получаем 0.04 × 7 = 0,21 м²

Помещение для клиентов 8 м².

4.6 Расчет общей площади здания

F_ЗД =1,1∙∑ (F_ПСЗД + F_АБЗД) м², (13)

где: F_ПСЗД - площадь производственно-складских зданий (помещений);

F_АБЗД - площадь административно-бытовых зданий (помещений).

F_ПСЗД =1,1×(35+58+41+49+57,2+31+6+6)= 311,52 м²,

F_АБЗД =1,1×(9+1,4+2,97+0,35+0,81+0,21+8)= 24,7 м²,

F_ЗД = 311,52 + 24,7 =336,22 м².

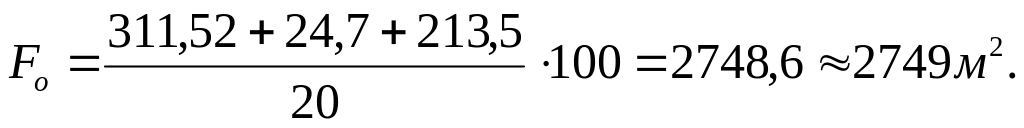

4.7 Расчет площади участка предприятия

(14)

где: F_ПСЗД - площадь производственно-складских зданий (помещений);311,52 м²,

F_АБЗД - площадь административно-бытовых зданий (помещений); 24,7 м²,

F_ОС - площадь открытых стоянок;

К_З - коэффициент плотности застройки территории, К_З = 0,4.

На основании расчетных данных п. 4.3 находим F_ОС:

F_ОС = F_СТ.К + F_СТ.П = 94,9 + 118,6 = 213,5 м²

Тогда в соответствии с выражением 1.14 площадь участка предприятия составит

Принимаем ширину проезжей части с односторонним движением 5 метров, 1 въезд на территорию и 1 выезд с территории по технике противопожарной безопасности.

При размещении предприятия в нескольких зданиях разрывы между ними следует принимать минимально необходимыми для устройства проезда, тротуаров, прокладки инженерных коммуникаций, но не менее расстояний, обуславливающих противопожарные и санитарные требования (см. разд. 6).

Административно-бытовые здания следует располагать в самом производственном здании или вблизи от главного входа на территорию предприятия. Здесь же размещается площадка для стоянки транспортных средств, принадлежащих работникам предприятия.

При размещении на территории СТО открытых стоянок - расстояние от них до зданий и сооружений принимаются не менее 10 м, а до ограды участка не менее 2 м.

К зданию постов самообслуживания должен быть предусмотрен отдельный подъезд автомобилей.

Движение автомобилей по территории предприятия с количеством 10 и более постов ТО и ТР или 50 и более мест хранения следует предусматривать в одном направлении без встречных и пересекающихся потоков.

Ширина проезжей части наружных проездов должна быть не менее 3 м при одностороннем и не менее 6 м при двустороннем движении.

Предприятия, где предусматриваются более 10 постов обслуживания или хранение более 50 автомобилей, должны иметь не менее двух въездов (выездов) на территорию.

Минимальное расстояние S_min от края проезжей части дороги до наружной стены здания следует принимать:

• при отсутствии въезда в здание и его длине не более 20 м - 1,5 м;

• то же при длине здания более 20 м - 3,0 м;

• при въезде в здание электротележек, погрузчиков и

• двухосных автомобилей - 8,0 м;

• то же трехосных автомобилей - 12,0 м.

Минимальное расстояние от края проезжей части дороги до ограждения территории предприятия и открытых площадок - 1,5 м.

Ко всем зданиям предприятия должен обеспечиваться подъезд пожарных автомобилей: с одной стороны - при ширине здания до 18 м, с двух сторон - при ширине здания свыше 18 до 100 м.

Кроме того, в зависимости от вида СТО и характера выполняемых работ на предприятии должны быть очистные сооружения, склады лакокрасочных материалов, кислорода, ацетилена и прочие, размещение которых в составе основного здания не рекомендуется по взрывопожарной и пожарной опасности.

Посты самообслуживания и мойки автомобилей желательно располагать на территории станции в отдельных зданиях или под навесом.

При размещении в комплексе станции АЗС и отдельно стоящей мойки автомобилей необходимо учитывать в общей транспортной схеме генплана самостоятельные транспортные потоки к этим сооружениям и накопительные площадки при них. При этом транспортные потоки не должны пересекать основные потоки заезда и выезда автомобилей на станцию технического обслуживания.

На территории станции или вблизи ее необходимо предусмотреть открытые стоянки для автомобилей клиентов и персонала СТО.

При разработке генерального плана необходимо предусматривать благоустройство территории предприятия, наличие спортивных площадок, озеленение.

Площадь озеленения должна составлять не менее 15 % площади предприятия при плотности застройки менее 50 % и не менее 10 % при плотности более 50 %.

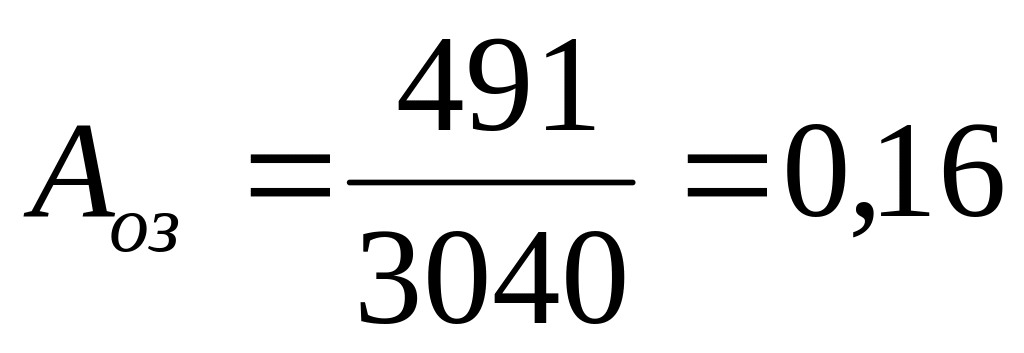

4.8 Расчет коэффициента озеленения
