1. Загальні відомості

Завдання курсового проекту – закріплення теоретичної частини курсу та засвоєння методів інженерних розрахунків та проектування конструктивних схем комплексу заходів захисту забудованих територій із складними природними умовами.

Курсовий проект складається з таких частин:

1. Гідрологічні та гідравлічні розрахунки.

2. Розробка схеми захисту територій від затоплення.

3. Визначення непідтоплюваної відмітки наливу та гребня дамби.

4. Фільтраційний розрахунок дамби.

5. Визначення кількості земснарядів при наливі території.

6. Розробка схем дренажних систем та їх розрахунок.

7. Розрахунок стійкості схему та розробка протизсувних заходів.

Вихідні дані:

1. Ситуаційний план.

2. Дані інженерно-геологічних вишукувань.

Вихідні дані

1. Топографічний план М 1:50000: №9;

2. Середня багаторічна витрата в річці-аналозі:

3. Максимальні витрати в річці: роки 2006-2017;

4. Коефіцієнт шорсткості русла ;

5. Ґрунт тіла дамби: суглинок;

6. Швидкість вітру ;

7. Довжина розгону хвилі ;

8. Радіус кривої сковзання зсуву ;

9. Інженерно-геологічні умови:

№ свердловини, відмітка	Потужність, м	Ґрунт	Потужність водоносного шару, м

Примітка: Глина залягає на відмітці 47,2 м. Всі ґрунти залягають горизонтально.

Криву радіусом R слід провести по глині.

3. Розрахунок мінімального стоку

Для визначення ємності водоймища виконується розрахунок мінімального стоку.

Середня багаторічна мінімальна витрата визначається за формулою:

де q – середній багаторічний модуль стоку, л/с/км²;

F – площа водозбору км² ( ).

Коефіцієнт варіації C_v річного стоку визначається за картою і дорівнює .

Коефіцієнт асиметрії C_s, приймається, рівним 2·C_v: .

Витрата маловодного року Q_80% з заданого багаторічною ймовірністю перевищення визначається за формулою:

де k_80% – ордината кривої гама-розподілу, яка відповідно ймовірності .

4. Розрахунок об'єму водоймища при річному регулюванні стоку

Водогосподарський розрахунок починається з будови гідрографу маловодного року з ймовірністю перевищення .

Середньомісячна витрата для маловодного року:

де Q_міс.і – середньомісячна витрата і-го місяця;

k_i – модульний коефіцієнт, характеризує даний тип внутрішньорічного розподілу стоку. Визначається за даними табл. 2.

Об'єм стоку за кожен місяць визначається за формулою:

Розрахунок ведеться у табличній формі, за її даними будують графіки гідрографу та інтегральної кривої.

Таблиця 2. Розрахунок ординати гідрографа та інтегральної кривої стоку

Місяць	Модульній коефіцієнт ki	Середня витрата Qміс.i, м3/с	Об'єм стоку W, млн. м3
			місячний	підсумковий
1	2	3	4	5
І. Січень	0,5	0,0308	0,0810	0,0810
II. Лютий	0,3	0,0185	0,0486	0,1296
III. Березень	4,5	0,2772	0,7290	0,8586
IV. Квітень	4,2	0,2587	0,6804	1,5391
V. Травень	0,7	0,0431	0,1134	1,6525
VI. Червень	0,4	0,0246	0,0648	1,7173
VII. Липень	0,2	0,0123	0,0324	1,7497
VIII. Серпень	0,15	0,0092	0,0243	1,7740
IX. Вересень	0,2	0,0123	0,0324	1,8064
X. Жовтень	0,2	0,0123	0,0324	1,8388
XI. Листопад	0,4	0,0246	0,0648	1,9036
XII. Грудень	0,3	0,0185	0,0486	1,9522
Всього	12,05	0,7423	1,9522

Об'єм стоку за проміжок часу W_T визначається за формулою:

де t₀, t – початковий і кінцевий момент часу відповідно.

Мертвий об'єм водоймища, який спроможній вмістити за розрахунковий проміжок часу його експлуатації:

де ρ – середня мутність, кг/м³;

ρ_н – щільність намулу, кг/м³ ( );

Т_р – розрахунковий період експлуатації в роках.

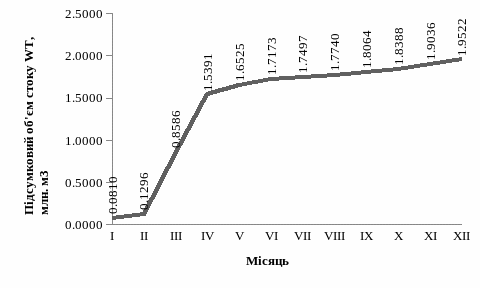

Графік залежності

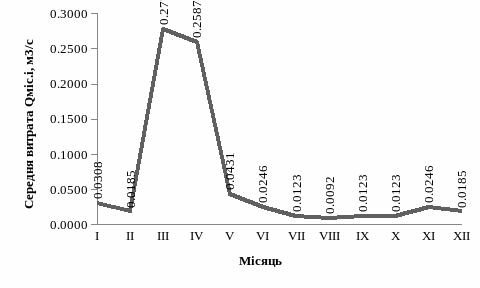

Графік залежності
