Бетонирование монолитных стен и колонн

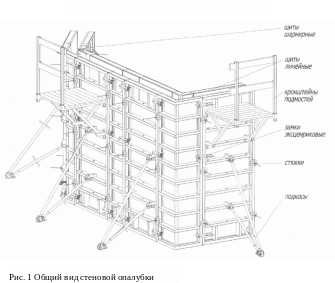

Конструкция
стеновой опалубки состоит из высокопрочных
алюминиевых щитов и стальных
комплектующих элементов и превосходит
по многим показателям опалубки лучших
зарубежных производителей.
Технические характеристики данного типа опалубки:
- масса опалубки (щиты и каркас) - 30 кг/ м2;
расчетное давление бетонной смеси - 80 кПа (8 т/ м2);
жесткость щитов (при расчетной нагрузке) не более l/400.
оборачиваемость фанерной палубы - 80 циклов;
оборачиваемость алюминиевого каркаса - не менее 350 циклов
Щиты линейные
Щиты линейные предназначены для устройства опалубки монолитных
стен.
Щиты, как правило, выполняются модульной конструкции, универсальными и взаимозаменяемыми, сборка может осуществляться по любым торцам, как в вертикальном, так и горизонтальном положении. В данном случае щиты технологично соединяются замками.
Рис.
2 Щит линейный
Щиты угловые внутренние (прямоугольные) Угловые внутренние щиты применяются для формования внутренней стороны прямого угла стены здания и также состоят из каркаса и палубы.
Рис. 3 Щит угловой внутренний
Таблица 3
Типоразмеры угловых внутренних щитов
Типоразмеры |
0,3x0,3x3,0 |
0,3x0,5x3,0 |
0,3x0,3x3,3 |
0,3x0,5x3,3 |
Масса, кг |
58,1 |
73,1 |
63,2 |
79,5 |
S, м |
1,8 |
2,4 |
1,98 |
2,64 |
Щиты угловые наружные (прямоугольные) Угловые наружные щиты применяются для формования наружной стороны прямого угла стены здания и состоят из каркаса и палубы.
Рис. 3 Щит угловой внутренний
Таблица 4
Типоразмеры угловых наружных щитов
Типоразмеры а х b х Н, |
0,48x0,48x3,0 |
0,5x0,5x3,0 |
0,48x0,48x3,3 |
0,5x0,5x3,3 |
Масса, кг |
83,5 |
85,7 |
112,4 |
115,6 |
S, м |
2,88 |
3,0 |
3,168 |
3,3 |
Бетонирование монолитных колонн
Опалубка колонн на универсальных щитах
Для возведения колонн с размером прямоугольного сечения от 200 до 600 мм предназначены универсальные щиты 0,8 х 3,0 (3,3) м с отверстиями под шкворни, позволяющие устанавливать необходимый размер колонн в плане с шагом 50 мм или 100 мм (в зависимости от исполнения).
Рис. 5 Опалубка колонн на универсальных щитах
Таблица 6
Комплектующие опалубки колонн и стен
Элемент |
Функциональное предназначение |
Вес, кг |
Рекомендации по проектированию |
|
1 2 3 |
4 |
|||
замок эксцентриковый |
Соединение щитов в панели (картины) и выравнивание щитов между собой |
3,24 |
Не менее трех замков на каждый стык щитов. |
|
замок удлиненный |
Соединение и выравнивание щитов между собой со вставкой между щитами до 250 мм |
4,41 |
Использовать в местах соединениях щитов со вставкой. Кол-во замков на одно такое соединение не менее трех шт. |
|
замок литой клиновой |
Соединение щитов в панели и выравнивание между собой Аналог эксцентрикового замка, отличительная особенность не разборная конструкция, что исключает потерю деталей |
3,3 |
Не менее трех замков на каждый стык щитов. |
|
подкос двухуровневый
|
Применяется при сборке опалубки высотой до 4,2 м Установка щитов (панелей) опалубки в вертикальное (проектное) положение и их выравнивание
|
39,1
|
Подкос следует устанавливать со стороны «прямых» щитов: по одному на каждый линейный щит шириной не менее 1,0 м и не менее двух на каждые 3,0 п.м. стены
|
|
кронштейн подмостей
|
Обеспечение безопасной и технологичной работы |
17,1
|
Не менее двух кронштейнов на каждые 1,5 п.м. подмостей
|
|
подмости наружные
|
Обеспечение безопасной и технологичной работы
Комплект состоит из рабочего настила, защитного ограждения, металлических связей и 4-х крюков для возможности перестановки краном. Кронштейны подмостей показаны условно и рассчитываются отдельно
|
120
|
Подмости следует располагать со стороны «прямых» (устанавливаемых в первую очередь) щитов. Длину подмостей принять равной длине монолитных стен |
|
щит компенсатор |
Щит компенсатор h = 3,0 м Щит компенсатор h = 3,3 м Используется для добора необходимой длины стены и удобства распалубливания (от 30 до 350 мм) Удлиненные замки показаны условно и их массу следует рассчитывать отдельно. |
117,5
136 |
Устанавливается между линейными щитами при доборе необходимой длины опалубки |
|
угловой элемент |
Используется в опалубке колонн для соединения линейных щитов между собой и при формировании прямых углов. Профиль позволяет установить замки в любом уровне по высоте элемента Угловой элемент 3,0 На элемент необходимо 8 замков в 4-х уровнях по высоте Угловой элемент 3,3 На элемент необходимо 10 замков в 5-и уровнях по высоте |
18,0
20,0 |
Устанавливается в местах сопряжений линейных щитов при углах не равных 90°. |
|
захват монтажный |
Грузоподъемное приспособление для строповки щитов и картин (грузоподъемность 1,5 т) |
6,1 |
|
|
стяжка |
Служит для соединения линейных щитов опалубки Стяжка 800 Стяжка 1000 Стяжка 1200 Стяжка 1500 |
2,9 3,2 3,5 4,0 |
Не менее трех стяжек на один стык линейных щитов. |
|
шкворень с гайкой |
Служит для соединения универсальных щитов при опалубке колонн, а также для устройства опалубки торцов стен Шкворень330 Шкворень 450 |
2,2 2,4 |
|
|
|
Используется для складирования и транспортировки Вместимость, шт: -стоек телескоп.-100 шт; -подкосов - 75/100; -ограждающих устройств - 75. |
63,9 |
|
|
контейнер универсальный |
Контейнер для треног Вместимость - 60 треног |
68 |
|
|
