4.2 Конструирование и расчет оголовка колонны

Оголовок предназначен для восприятия сосредоточенного давления

вышележащих конструкций. В данном случае оголовок опирается к колонне

сбоку.

Толщину опорной плиты принимаем конструктивно t_pl=25мм. При фрезерованном

торце колонны давление передается через опорную плиту непосредственно на

ребра оголовка. Поэтому катет горизонтальных швов, соединяющих плиту с

ребрами и с колонной, назначается конструктивно k_f=6мм.

Ширину ребер оголовка b_s принимаем конструктивно, чтобы она была на

20 – 40 мм больше длины участка смятия под опорными ребрами балок:

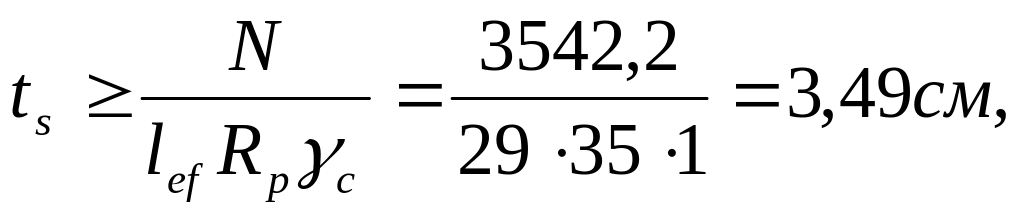

Толщину ребер находим из условия прочности на смятие

принимаем t_s=40мм.

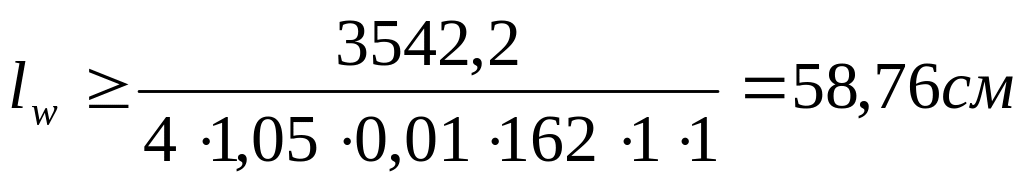

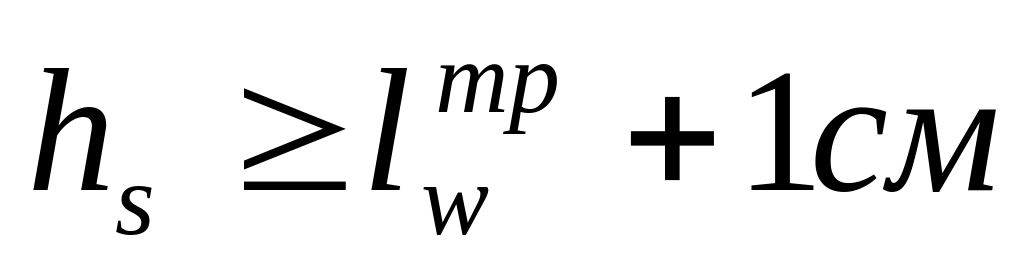

Высоту ребер определяем требуемой длиной вертикальных швов, передающих

нагрузку на стержень колонны. Сварку принимаем полуавтоматическую.

где

k_f ≤ 1,2t_min

; ;

.

Принимаем h_s=60см.

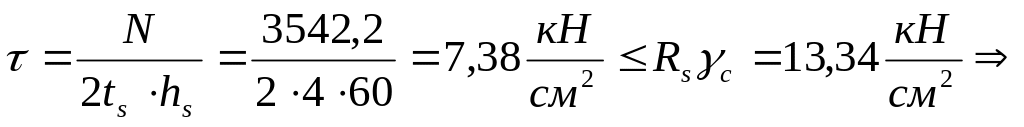

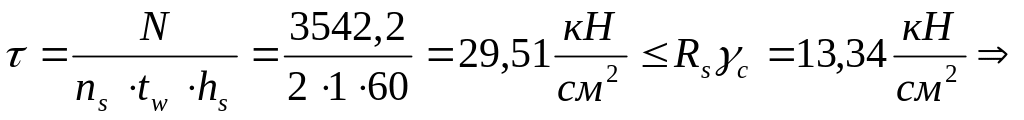

Проверяем ребро на срез:

условие выполнилось.

Проверяем стенку колонны на срез:

условие не выполнилось.

Утолщаем стенку колонны в верхней части двумя вставками по 10мм.

условие выполнилось.

4.3 Проектирование опорной плиты

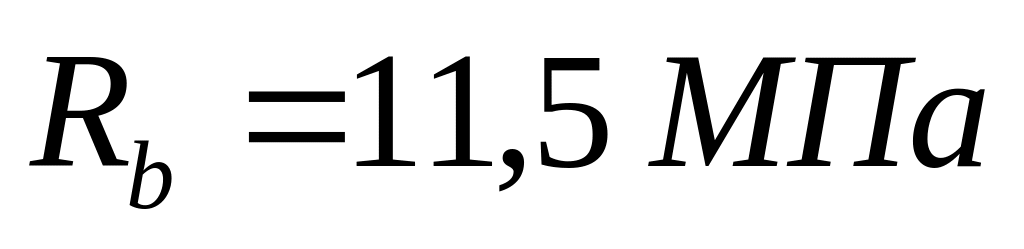

Для изготовления фундамента принимаем бетон класса B20.

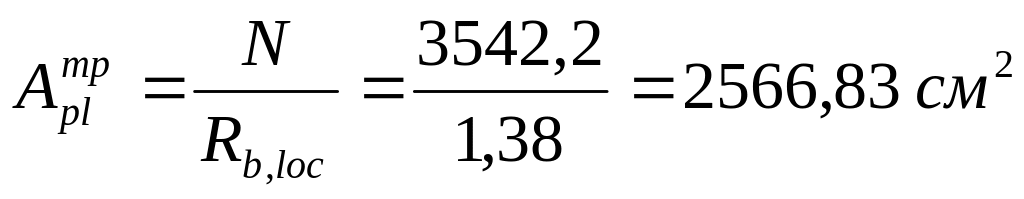

Требуемая площадь опорной плиты:

,

- расчетное сопротивление бетона смятию, где

- коэффициент, зависящий от класса бетона;

- призменная прочность бетона;

;

Принимаем .

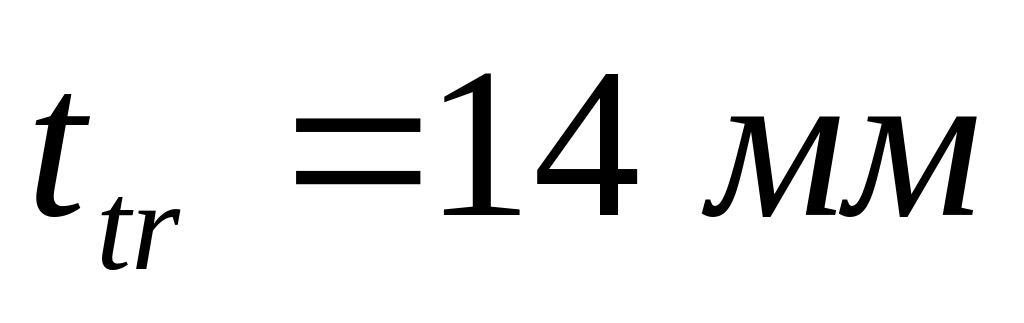

Принимаем толщину ветвей траверсы

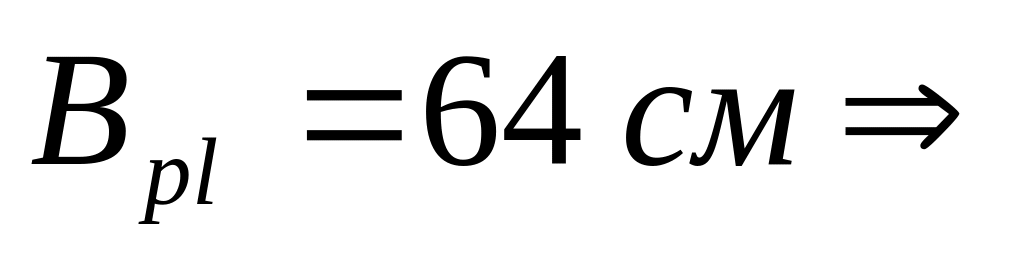

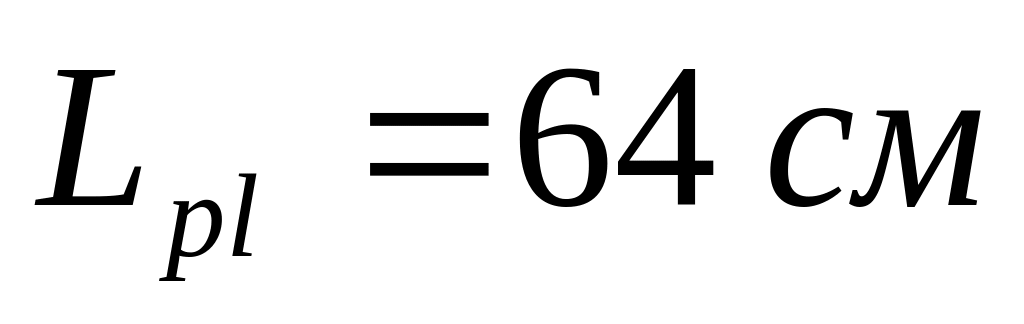

Принимаем размеры опорной плиты: .

Фактическая площадь опорной плиты:

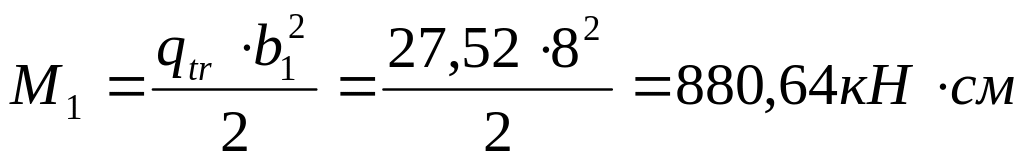

Изгибающий момент на 1-м участке:

,

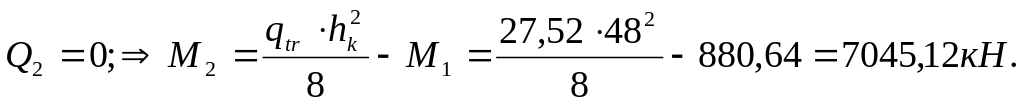

Изгибающий момент на 2-м участке:

,

Изгибающий момент на 3-м участке:

;

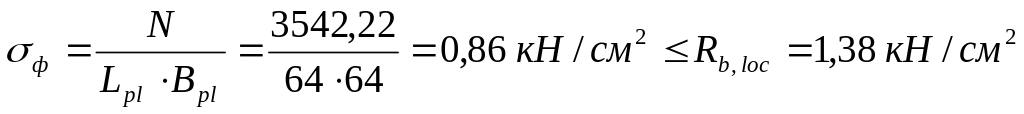

- фактическое напряжение в фундаменте.

Максимальный момент в опорной плите:

.

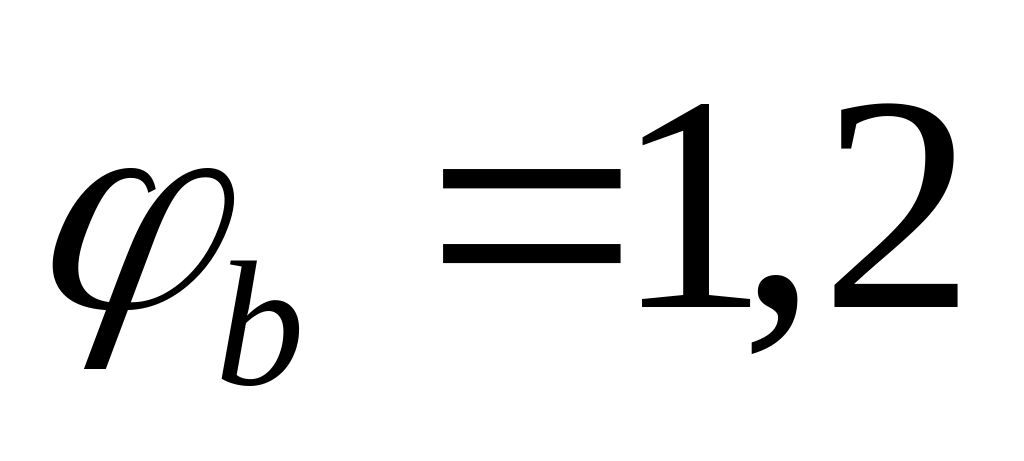

Определяем толщину плиты из условия прочности:

;

Принимаем: .

Принимаем полуавтоматическую сварку.

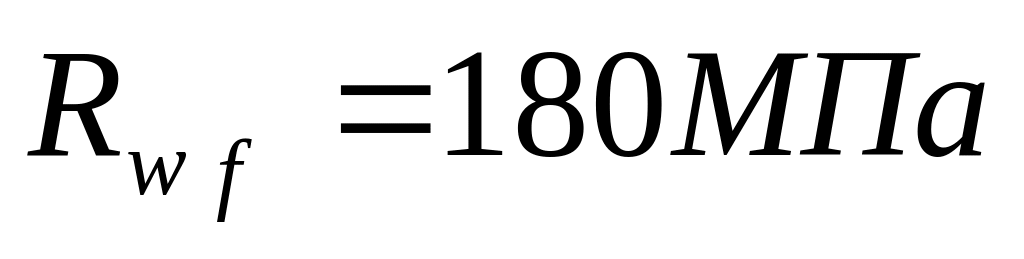

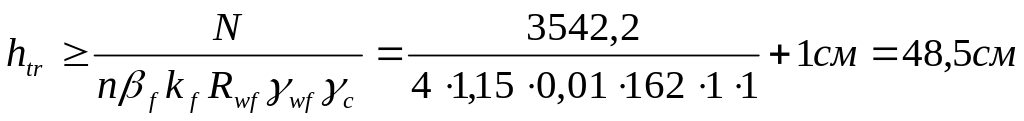

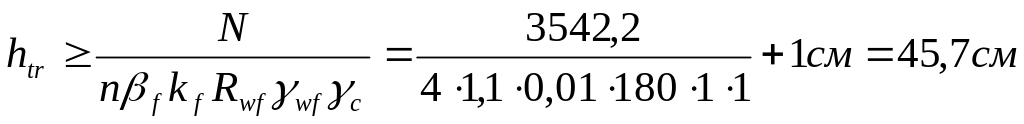

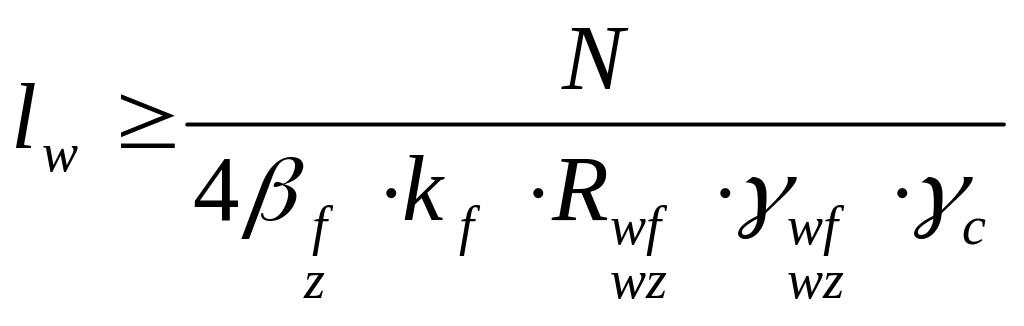

Из предположения, что вся нагрузка со стержня колонны передается на ветви траверсы через вертикальные угловые швы, определяем высоту траверсы:

Принимаем h_tr=50см

Проверяем прочность ветви траверсы. Ветви траверсы работают как

двухколонные балки под действием отпора бетона фундамента. Погонная

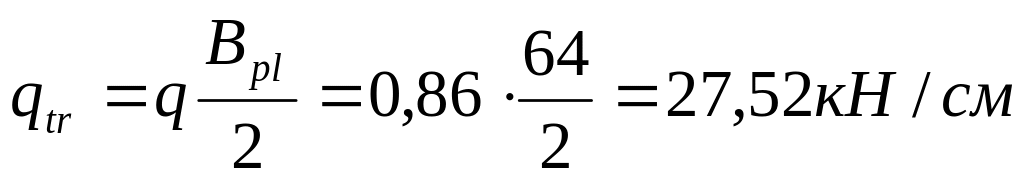

нагрузка на одну ветвь траверсы равна:

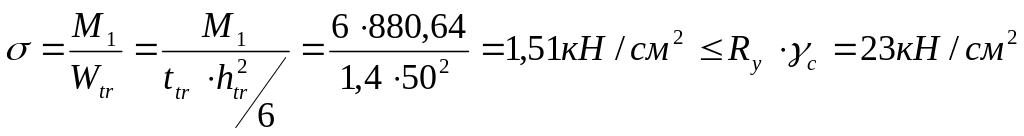

В опорном сечении:

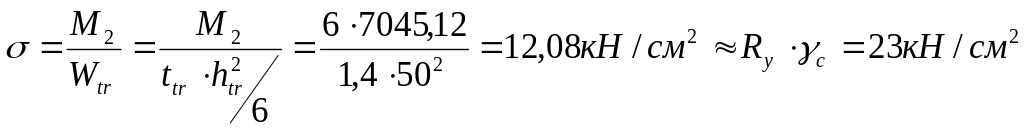

Прочность траверсы проверяем по формулам

В пролётном сечении траверсы:

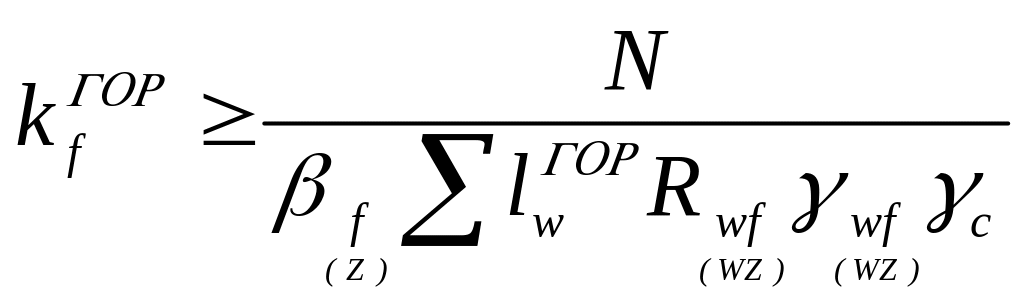

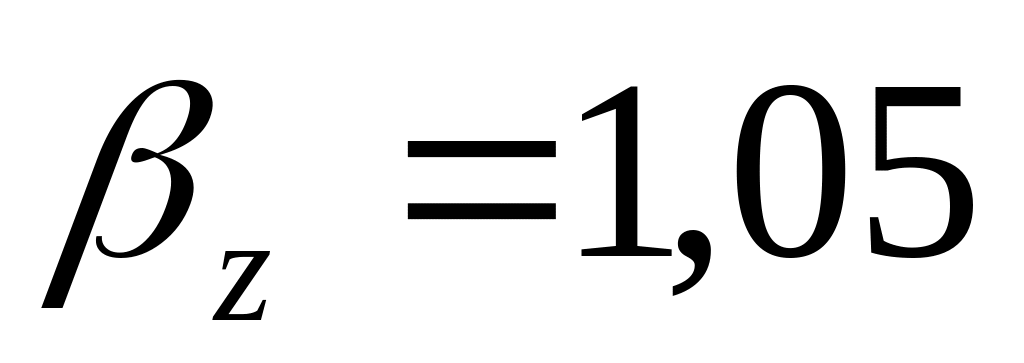

Рассчитываем горизонтальные угловые швы, которыми траверсы приварены к

опорной плите, предварительно узнав величину:

где ål_w^ГОР – суммарная расчетная длина горизонтальных швов. В запас прочности

приварка торца колонны к плите в расчете не учитывается.
