Регулировка высоты лапки для вышивания Пространство между игольной пластиной и нижней части стопы вышивки должно быть от 0,9 до 1,5 мм, когда бар прижимная находится на самом низком положении.

Лапка бар сторонника

Установочный винт (а)

1. Снимите крышку лица (см стр 1).

2. Опустите прижимную лапку.

Поверните маховое колесо, чтобы опустить лапку для вышивания в нижнем положении.

3. Ослабьте винт (А) на прижимную бар сторонника.

4. Поместите 1,2 мм распорку (блок) между лапкой и игольной пластиной.

5. Закрепить ссылку прижимного бара, затянув винт с проведением рычага привода прижимной лапки к кулачке.

6. Проверка «прижимной лапки Обнаружение Switch» (см стр 22).

Поверхность игольной пластины

лапка для вышивания

1,2 мм

Лапка кронштейн привода кулачок

Установочные винты (В)

Замена печатной платы a Удалять:

1. УдалитьЛицо крышка, кровать крышка и передняя крышка отсека (смотрите страницы 1, 3 и 4).

2. Отсоедините все разъемы от печатной платы А.

3. Удалите 3 винта (A) и удалить печатную плату A с корпусом.

Установочные винты (А)

Печатная плата

случай

4. Удалите 4 винта (В) и снимите печатную плату A из корпуса.

Прикреплять:

1. Выполните описанную выше процедуру в обратном порядке.

ЗАМЕТКА:

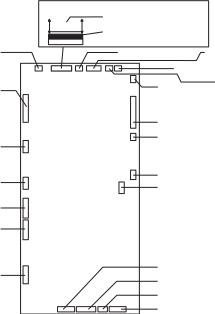

Обратитесь к следующей диаграмме при подключении разъемов.

Установочный винт (В)

Подключение Печатная плата

Нить обмотки

Отсоединение LCD модуль Flexible PCB

Гибкая печатная плата

Поднимите зажим, чтобы разблокировать. Закройте зажим для блокировки.

Сенсорная панель (черный) Программа (ведомый) (черный)

Печатная плата L2 (белый)

Программа (мастер)

Печатная схема

Печатная схема

_{плата L3 (красный)} плата L1 (черный)

датчик фаз

Печатная плата F (черный) Прижимная датчик лапки (черный)

USB

датчик обнаружения резьбы (белый) Импульсный источник питания (белый)

X-двигатель

Натяжение нити двигателя

Двигатель постоянного тока

нить

датчик обнаружения (зеленый) Y-мотор

Импульсный источник питания (белый)

Нитеобрезатель двигатель (белый)

Замена печатной платы F

передняя крышка

Печатная плата F

Установочные винты (А)

Удалять:

1. УдалитьЛицо крышка, кровать крышка и передняя крышка отсека (смотрите страницы 1, 3 и 4).

2. Отсоедините разъемы для печатных плат F от печатной платы А.

3. Удалите 2 винта (A) и снимите печатную плату F.

Прикреплять:

4. Выполните описанную выше процедуру в обратном порядке.

ЗАМЕТКА:

Обратитесь к странице 20, чтобы найти разъемы.

Регулировка переключателя прижимной лапки обнаруживая

Foot Sensor / ключ Напряжение Свободно ключ

Для регулировки:

1. Снимите переднюю и заднюю крышку (смотрите страницы 4 и 5).

2. Очередь выключатель питания ON при нажатии на кнопку Start / Stop, чтобы войти в режиме заводской установки. Нажмите «/ Sensor Foot Tension» ключ.

3. Опустите рычаг прижимной лапки.

Рис.

Лапка переключатель атлет обнаружения

Установочный винт (В)

Рычаг освобождения резьбы выпуск резьбы пластины

4. Ослабьте установочный винт А.

Нажмите зубец фиксатора натяжения по отношению к плоской части

Натяжение нити передач.

Перемещение фиксатора резьбы пластины вправо, так что релиз нити пластина касается к рычагу освобождения нити слегка.

Затянуть установочный винт А (см. A, B и C).

5. Нажмите кнопку «Free» ключ.

Engage Высвобождения крюка с выпуклой частью натяжения нити.

* Нажмите кнопку «3,4» для расцепления освобождения крюка от выпуклой части.

6. Опустите рычаг прижимной лапки. Ослабьте установочный винт B.

Регулировка прижимной лапки обнаружения положения переключения таким образом, «Нога U / D» следует указать «L» к «H», когда лапка находится в середине опущенном и поднятом положении (см. A).

Рис. Б

выпуск пластин Thread

• «Нога U / D» следует указать «L», когда лапка опускается, а крючок выпуск входит в зацепление с выпуклой частью натяжения нити.

• «Foot U / D» следует указать «Н», когда лапка

Поднялся.
