Второе издание: 26 ноября 2015

ОБСЛУЖИВАНИЕ MC 500E

ИНДЕКС

Замена внешних частей

обложка для лица 1

Thread крышка резак 1

Опорная плита 2

Покрывало 3

передняя крышка 4

Задняя крышка 5

Перевозка крышка 6

Пояс крышки 6

Механическая регулировка

Положение иглы падения 7

крюк времени 8

Высота игловодителя 9

Зазор между иглой и крючком 10

Зазор между поворотным крюком шестерни и шестерни нижнего вала 11

Положение иглы стоп 12-13

Натяжение нити 14

напряжениепусковое устройство 15

Высота лапки для вышивания 18

Лапка переключатель атлет обнаружения 21

Автоматический нитеобрезателя 22

Оставшийся датчик нити шпульки 23

Обруч положение. 24

Положение Х-сенсор 26

Y-датчикдолжность 27

Y-каретка сторонник 28

DC ремень двигателя прогиб 30

замена

нитевдеватель 16-17

Печатная плата 19

Печатная плата F 20

блок каретки 25

Импульсный источник питания 29

Приводной двигатель 30

смазывание маслом

Игловодителя, прижимной бар и нитепритягиватель рычаг 31

Нефть фитиль 32

Нижний вал сторонник (передний и задний) 32

Y-каретка 33

10. каретка 33

Модифицированная информация.

Измененный: 26 ноября 2015

P 19: Удален «Не используется» порт с печатной платой, А.

Замена внешних частей (1) Покрытие для лица и Нитеобрезатель Обложка

Замена крышки лица

Удалять:

1. Удалите винт и снимите крышку лица.

Прикреплять:

2. Выполните описанную выше процедуру в обратном порядке.

Замена крышки обрезки нити

Удалять:

1. Снимите крышку и установочный винт (А).

Стенд машины таким образом, сторона Маховика приходит к нижней части машины.

Вставьте отвертку из нижнего отверстия крышки резака нити.

Ослабьте установочный винт (B). Снимите крышку обрезки нити.

Прикреплять:

2. Выполните описанную выше процедуру в обратном порядке.

Замена внешних частей (2) Опорная плита

Замена опорной плиты

Удалять:

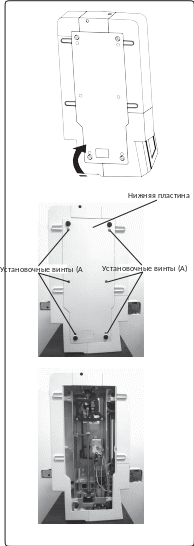

1. Стенд машины так, чтобы сторона Маховика приходит к нижней части машины.

2. Удалите 6 винтов (А) и снимите нижнюю пластину.

Прикреплять:

3. Выполните описанную выше процедуру в обратном порядке.

Замена внешних частей (3) Кровать Обложка

Замена крышки кровати

Удалять:

1. Очередь выключатель питания для перемещения каретки в сложенное положение, затем включите выключатель питания.

2. Удалите винты (A) и игольную пластину. Удалить опорную плиту (см странице 2).

3. Снимите крышку кровати, нажимая на заднюю крышку, чтобы разблокировать крючки.

Прикреплять:

4. Выполните описанную выше процедуру в обратном порядке.

Замена внешних частей (4) Передняя крышка

Замена передней крышки

Удалять:

1. Снимите крышку лица и крышку кровати (смотрите страницы 1 и 3).

Включите выключатель питания.

Нажмите встроенный дизайн ключа ц и первая страница

список дизайна Миниатюрных Designs будет открыт.

Нажмите гладью шаблон # 1 ж для перемещения каретки в исходное положение, затем включите выключатель питания.

2. Ослабьте винт (A).

3. Удалите 2 винта (B) вблизи катушки.

4. Снимите крышку и установочный винт (C). Снимите крышку ремня.

5. Удалите все разъемы от заостренной печатной платы A и разблокировать крючки, затем снимите переднюю крышку.

Прикреплять:

6. Выполните описанную выше процедуру в обратном порядке.

ЗАМЕТКА:

Обратитесь к странице 20, чтобы найти разъемы.

Замена внешних частей (5) Задняя крышка

Замена задней крышки

Удалять:

1. Удалите крышку лица, опорную пластину и крышку кровати.

2. Снимите винт (А).

3. Удалите 2 винта (B) и 3 винта (C).

4. Удалите 2 винта (D).

5. Ослабьте винт (E).

6. Ослабьте установочный винт (F), и сдвиг Y-каретку сторонник вверх.

7. Разблокировка крючки, поднимите ручку для переноски и снять заднюю крышку, открыв левый конец крышки.

Прикреплять:

8. Выполните описанную выше процедуру в обратном порядке.

ЗАМЕТКА:

Отрегулируйте сторонника Y-каретки (см стр 29).

Замена внешних части (5) Перевозка крышка и крышка ремня

Замена каретки крышки

Удалять:

1. Снимите винт (А).

2. Удалите винт (B). Снимите крышку каретки.

Удалять:

3. Выполните описанную выше процедуру в обратном порядке.

Замена крышки приводного ремня

Удалять:

1. Снимите крышку и установочный винт (А).

2. Снимите крышку ремня.

Удалять:

3. Выполните описанную выше процедуру в обратном порядке.

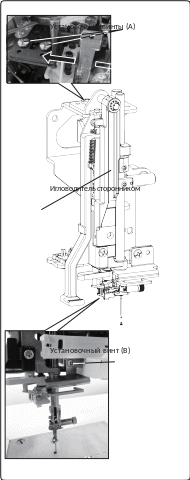

Регулировка положения иглы падения

Игла должна быть расположена в центре игольной пластины отверстия.

1. Опустите иглу в крайнее нижнее положение, поворачивая маховик.

2. Снимите крышку лица (см стр 1).

3. Крепежные винты 2 (А).

4. Перемещение игловодителя сторонника вперед или назад, чтобы отрегулировать положение иглы.

5. Ослабьте установочный винт (B).

6. Перемещение иглы регулировочной пластины в боковом направлении, чтобы отрегулировать положение иглы.

7. Затянуть винты.

8. Закрепить крышку лица.
