11 Порядок описания генплана в курсовом и дипломном проектировании

Порядок описания генплана приблизительно следующий. Описывается:

1. Где ведётся строительство: город, в районе существующей застройки или вновь разрабатываемой территории.

2. Рельеф строительства (ровный, с уклоном), перепад высот по площад­ке строительства.

3. Где располагается проектируемое здание (вдоль улицы, внутри дворо­вой застройки).

4. Как ориентирован главный фасад по сторонам света (что принято за главный фасад).

5. Количество входов в здание, ширина и количество подъездов к зданию.

6. Благоустройство дворового участка и окружающей территории, предусмотренное после завершения строительства

П Р И Л О Ж Е Н И Е I

Список нормативных документов

1. СП 18.13330.2011 Генеральные планы промышленных предприятий. Актуа­лизированная редакция СНиП II-97-76* [Электронный ресурс] : - Библиоте­ка ГОСТов и нормативов. http://ohranatruda.ru/

2. СП 19.13330.2011 Генеральные планы сельскохозяйственных предприятий. Актуализированная редакция СНиП II-89-80* [Электронный ресурс] : -Библиотека ГОСТов и нормативов. http://ohranatruda.ru/

3. СП 42.13330.2011 Градостроительство. Планировка и застройка городских и сельских поселений. Актуализированная редакция СНиП 2.07.01-89* [Элек­тронный ресурс] : - Библиотека ГОСТов и нормативов. http ://ohranatruda.ru/

4. Технический регламент о требованиях пожарной безопасности (с изменениями на 13 июля 2015 года). [Электронный ресурс] : http://docs.cntd.ru/

5. ГОСТ 21.204.93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта. [Электронный ресурс] : - Каталог ГОС­Тов. http://gostrf.com/

6. ГОСТ 2.105-95 Межгосударственный стандарт. Единая система конструк­торской документации. Общие требования к текстовым документам. [Элек­тронный ресурс] : - Каталог ГОСТов. http://gostrf.com/

7. ГОСТ 21.508-93 Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов. [Электронный ресурс] : - Каталог ГОСТов. http://gostrf.com/

8. ГОСТ 2.303-68 Единая система конструкторской документации. Линии. [Электронный ресурс] : - Каталог ГОСТов. http://gostrf.com/

9. РДС 30-201-98 Инструкция о порядке проектирования и установления крас­ных линий в городах и других поселениях Российской Федерации. [Элек­тронный ресурс] : - Каталог ГОСТов. http://gostrf.com/

10. Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500. МОСКВА «НЕДРА» 1989. [Электронный ресурс] : -http://www.rumbgeo.ru/images/normativ-dokumenti/us-snaki-1.pdf

П Р И Л О Ж Е Н И Е II

Поперечные профили улиц, пешеходных

и пешеходно-велосипедных дорожек

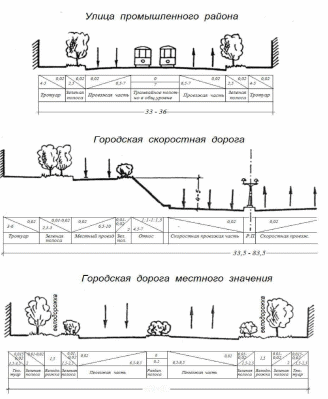

П Р И Л О Ж Е Н И Е III

Типы поперечных профилей улиц различного назначения

7.

П Р И Л О Ж Е Н И Е III (продолжение)

Типы поперечных профилей улиц различного назначения

■26-40

П Р И Л О Ж Е Н И Е IV

Разворотные площадки для транспорта

П Р И Л О Ж Е Н И Е V

Автомобильные стоянки для транспорт

П Р И Л О Ж Е Н И Е VI

Площадки для детей, размещаемые на жилой территории

14

П Р И Л О Ж Е Н И Е VII

Площадки для взрослого населения, размещаемые на жилой территории

Площадка отдыха у входа в дом

П Р И Л О Ж Е Н И Е VII

Площадки для взрослого населения, размещаемые на жилой территории

(продолжение)

7210

П Р И Л О Ж Е Н И Е VIII

Хозяйственные площадки различного назначения, размещаемые на жилой территории

П Р И Л О Ж Е Н И Е IX

Пример выполнения генплана жилого дома

П Р И Л О Ж Е Н И Е Х

Пример выполнения генплана общественного здания

П Р И Л О Ж Е Н И Е ХI

Пример выполнения генплана промышленного здания

Пример выполнения генплана промышленного здания

Глоссарий

Генеральный план (генплан, ГП) - часть проекта, содержащая комплекс­ное решение вопросов планировки и благоустройства объекта строительства, раз­мещения зданий, сооружений, транспортных коммуникаций, инженерных сетей, организации систем хозяйственного и бытового обслуживания.

Горизонталь - линии на географической (топографической) карте, соеди­няющие точки с одинаковой высотой над уровнем моря и в совокупности отобра­жающие рельеф местности.

Зона санитарно-защитная - зона, отделяющая промышленное предпри­ятие от селитебной территории городов и других населённых пунктов, в преде­лах которой размещение зданий и сооружений, а также благоустройство территории регламентируются санитарными нормами.

Ливнеотвод - сооружение для выпуска сточных вод из системы дожде­вой канализации в водоём.

Ливнеспуск - сооружение на сети полураздельной и общесплавной си­стем канализации для сброса избытков дождевых вод в водоём.

Линия контактная - участок контактной сети, относящийся к одному же­лезнодорожному (трамвайному) пути или направлению движения троллейбуса.

Линия «красная» - граница застраиваемого участка, устанавливаемая в проектах детальной планировки и застройки.

Микрорайон - первичный структурный элемент селитебной территории города (посёлка), включающий жилую застройку и комплекс учреждений повсе­дневного культурно-бытового обслуживания населения и ограниченный «крас­ными» линиями магистральных и жилых улиц или естественными преградами.

Ориентация зданий - расположение зданий относительно стран света (сторон горизонта).

Оси разбивочные - линии (направления), имеющие заданные координа­ты, обозначаемые закреплёнными на местности геодезическими знаками или постоянно закреплёнными ориентирами на смонтированных в проектном по­ложении несущих конструкциях, определяющие положение в натуре отдельных элементов и частей строящихся зданий и сооружений.

Основа геодезическая разбивочная - сеть закреплённых на местности геодезических знаков для определения планового и высотного положения объ­екта строительства.

Отвод земель - предоставление в установленном земельным законода­тельством порядке и в размерах, определяемых нормативными документами, земель (земельных участков), необходимых для строительства, эксплуатации и развития предприятий, зданий и сооружений.

План ситуационный - план, показывающий размещение объекта строи­тельства в увязке с производственной базой строительно-монтажной организа­ции, ближайшими населёнными пунктами, источниками и внешними сетями энерго-, тепло- и водоснабжения, сооружениями и сетями канализации, транс­порта и связи, карьерами и отвалами, а также основные особенности природных условий территории в районе строительства.

Планировка и застройка предприятия - размещение в соответствии с технологическим процессом зданий и сооружений с обеспечением наиболее эффективного использования территории, кратчайших транспортных связей между отдельными зданиями, рационального расположения инженерных сетей, высокой степени благоустройства и озеленения территории.

Планировка территории вертикальная - изменение в соответствии с проектом рельефа местности срезкой или подсыпкой грунта для целей строи­тельства и последующей эксплуатации объекта, и обеспечения отвода поверх­ностных вод.

Планировочная отметка земли - уровень земли на границе отмостки.

Полоса безопасности - полос между полосой движения автотранспорт­ных средств и тротуаром или боковой дорожкой (пешеходной, велосипедной).

Полоса движения - полоса проезжей части автомобильной дороги, ши­рина которой устанавливается по максимально допустимой ширине пропускае­мого транспортного средства, включая его габарит и зазоры безопасности.

Полоса движения дополнительная - полоса проезжей части автомо­бильной дороги, расположенная рядом с укрепительной полосой обочины и ис­пользуемая для отвода или слияния потоков движения, а также для разгона и торможения автотранспортных средств или замедления при подъёме.

Полоса краевая - уширение дорожной одежды на автомобильных доро­гах высших (I и II) категорий с целью размещения на ней краевых разметочных полос для организации движения транспортных средств и предохранения кром­ки дорожных покрытий от разрушения.

Полоса переходно-скоростная - дополнительная полоса проезжей части для обеспечения разгона или торможения автомобилей при выезде или въезде в общий транспортный поток, движущийся по основным полосам проезжей части.

Полоса разделительная - полоса, разделяющая полосы проезжей части автомобильной дороги противоположного направления движения (центральная разделительная полоса), а при особо большом числе полос также и смежные полосы одного направления движения.

Роза ветров - графическое изображение распределения повторяемости различных направлений (или значений средней и максимальной скоростей) ветра за месяц, сезон, год по основным румбам для данного района.

Сети инженерные - трубопроводы и кабели различного назначения (во­допровод, канализация, отопление, связь и др.), прокладываемые на территори­ях населённых пунктов и промышленных предприятий, а также в зданиях.

Сеть водопроводная - совокупность трубопроводов и устройств для по­дачи воды к местам потребления.

Сеть канализационная - совокупность трубопроводов, коллекторов, ка­налов и лотков для приёма и отведения сточных вод к месту расположения очистных сооружений.

Сеть контактная - совокупность линейных токоведущих, изолирующих, поддерживающих и опорных элементов, предназначенных для подведения электроэнергии к токоприёмникам электрифицированного транспорта (элек­тровоза, моторного вагона, трамвая, троллейбуса).

Сеть тепловая - совокупность трубопроводов (теплопроводов), по кото­рым перемещается теплоноситель (горячая вода или пар) от источника тепло­снабжения к потребителям.

Сеть тяговая - часть системы электроснабжения (питающая, контактная и рельсовая цепи), служащая для передачи электроэнергии от шин тяговых подстан­ций к токоприёмникам подвижного состава электрифицированного транспорта.

Сеть электрическая - совокупность электрических линий, подстанций, распределительных и переключательных пунктов, связывающих электростан­ции с потребителями.

Территория селитебная - часть территории города, предназначенная для строительства жилых домов, общественных зданий, размещения садов, парков, бульваров и др.

Узел промышленный - группа предприятий, размещённых на одной территории, с общими коммуникациями, инженерными сооружениями, вспомо­гательными производствами и хозяйствами, а при соответствующих условиях -с кооперированием основных производств.
