8. Роль и место суз в системе управления энергоблоком аэс

1. Автоматизированная система управления технологическими процессами (асутп)

Комплекс технических средств АСУТП – это совокупность средств получения, преобразования, передачи, представления и регистрации информации о ходе технологического процесса, выработки и реализации управляющих воздействий, устройств организации технологических и аварийных защит и блокировок.

В соответствии с описанными выше функциями в составе АСУТП энергоблока АЭС выделены следующие функциональные подсистемы:

- подсистема теплотехнического контроля;

- подсистема технологической и аварийной сигнализации;

- подсистема технологических защит и блокировок (ТЗБ);

- подсистема дистанционного управления (ДУ);

- подсистема автоматического регулирования (АР);

- подсистема внутриреакторного контроля (СВРК);

- подсистема управления и защиты реакторной установки (СУЗ);

- подсистема представления информации операторам.

Каждая подсистема обеспечивает контроль и управление частью объекта или объединяет технические средства, выполняющие какую-либо одну определённую функцию.

2. СУЗ

Система управления и защиты реактора предназначена для управления реактором при его пуске, работе на мощности, плановом или аварийном останове реактора в следующих режимах:

- пуск реактора из подкритического состояния;

- вывод реактора на заданный уровень мощности;

- работа реактора в энергетическом (рабочем) диапазоне;

- регламентная или аварийная остановка реактора;

- поддержание подкритического состояния реактора.

В состав СУЗ входят следующие подсистемы (системы):

- система аварийной и предупредительной защиты, ускоренной предупредительной защиты, устройство разгрузки и ограничения мощности;

- аппаратура контроля нейтронного потока;

- автоматический регулятор мощности;

- система группового и индивидуального управления органами регулирования, контроля положения органов регулирования, силового управления приводами СУЗ.

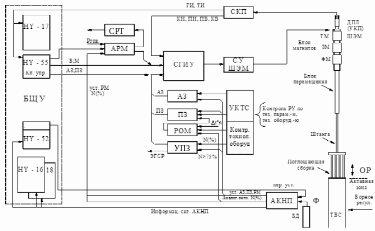

Функциональная схема системы управления и защиты реактора энергоблока ЗАЭС представлена на рисунке.

О бобщенная структурная схема АСУТП энергоблока ЗАЭС

Функциональная схема системы управления и защиты реактора энергоблока ЗАЭС

АКНП	- аппаратура контроля нейтронного потока
АСР и ДУ	- автоматизированная система регулирования турбинного отделения и дистанционное управление
БД	- блоки детектирования
ДПЛ	- датчик положения линейный;
ЗМ	- запирающий магнит (удерживает ОР при перемещении)
САР и ДУ	- система автоматического регулирования реактора и дистанционного управления
СГИУ	- система группового и индивидуального управления;
СКП	- система контроля перегрузки;
СКР	- система контроля реактора;
СРТ	- система регулирования турбины;
ТЗБ и С	- технологические защиты, блокировки и сигнализация;
ТМ	- тянущий магнит (тянет устройство перемещения ОР)
УВС	- управляющая вычислительная система;
УКП	- устройство контроля положения;
УКТС	- унифицированный комплекс технических средств;
ШЭМ	- шаговый электромагнит;
ФМ	- фиксирующий магнит (удерживает ОР когда нет перемещений)
