2.6. Шрус.

К арданная передача обеспечивает передачу крутящего момента под углом не более 20 градусов. При больших значениях значительно возрастает нагрузка на шарниры, увеличивается неравномерность вращения и вибрации. Поэтому такие передачи не пригодны для переднеприводных автомобилей, так как в них требуется передача момента под углом более 20 градусов.

Выход был найден в применении шарнира равных угловых скоростей (ШРУС). Крутящий момент передается от двигателя на колесо с помощью двух ШРУСов – внутреннего и наружного. Наружный ШРУС должен обеспечивать передачу момента только в изменяющихся угловых направлениях, а внутренний, кроме того, и в осевом направлении. Таким образом,внутренний ШРУС, изменяя длину всей передачи (аналогично шлицевому соединению в карданной передаче), компенсирует перемещения силового агрегата при движении автомобиля.

За всю историю автомобилестроения было сконструировано не меньше десятка видов шарниров, но в настоящее время в основном применяются два: шариковый ШРУС и ШРУС типа «трипод».

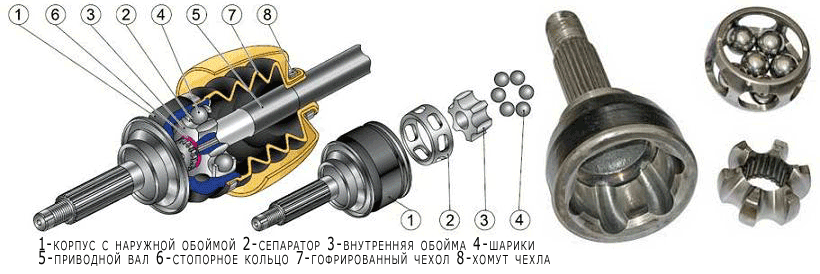

Шариковый шарнир состоит из корпуса с наружной обоймой, внутренней обоймы, шести шариков и сепаратора, удерживающего шарики. Шарики размещены в канавках корпуса и обоймы, которая соединяется с приводным валом шлицевым соединением. Внутренние и наружные ШРУСы конструктивно отличаются: дорожки под шарики во внутреннем шарнире – прямые, а в наружном – радиусные. Радиусные обеспечивают больший угол поворота, а прямые позволяют деталям шарниров перемещаться в осевом направлении, компенсируя колебания передней подвески и силового агрегата.

Шариковый ШРУС требует обильной и постоянной смазки, не терпит грязи. Герметичность обеспечивается резиновыми защитными чехлами (пыльниками). Пыльники шарниров имеют форму гофры для того, чтобы каждый раз, когда пыльник сжимается, размазанная по стенкам смазка возвращалась обратно в шарнир.

Шарниры типа «трипод» также бывают двух видов: жесткие и универсальные. Первые обеспечивают передачу момента под большими углами и используются в качестве наружных. Универсальные работают при меньших углах, но допускают осевые перемещения – поэтому их устанавливают как внутренние.

Жесткий шарнир состоит из корпуса, соединенного с входным валом. В корпусе неподвижно закрепляется трехлучевая опора, на концах которой установлены вращающиеся ролики с шаровой поверхностью. Внутрь корпуса вставлена вилка с выходным валом, в которой для перемещения по роликам проделаны три паза цилиндрического сечения. Торцевая поверхность вилки сферическая, что позволило получить больший рабочий угол между сопряженными валами.

Универсальный шарнир состоит из корпуса, трех роликов, надетых на пальцы трехлучевой опоры, напрессованную на шлицевую часть выходного вала. Ролики на пальцах опоры вращаются на игольчатых подшипниках. Во внутренней части корпуса сделаны канавки под ролики, что обеспечивает необходимый угол поворота внутреннего шарнира, а также позволяет опоре перемещаться в продольном направлении.
