Электродинамическое реле
Принцип его действия основан на взаимодействии двух катушек с током, одна из которых подвижна, а другая неподвижна. От электромагнитного такое реле отличается тем, что магнитное поле в рабочем зазоре создается не постоянным магнитом, а неподвижной катушкой на сердечнике, т.е. электромагнитным способом. В этом случае направление поворота рамки (рис. 10) будет зависеть от направления тока в обеих обмотках реле. При совпадении направлений рамка будет поворачиваться в одну сторону, а при противоположном направлении – в другую.
В отличие от магнитоэлектрического реле электродинамическое может работать при питании переменным током. В этом случае рамка будет поворачиваться в том случае, если между магнитными потоками есть сдвиг по фазе, то есть в этом случае реле реагирует на сдвиг фаз между токами I1 и I2 и его можно использовать как реле сдвига фаз, срабатывающее при определенном угле сдвига фаз.
Это же реле может реагировать на мощность переменного или постоянного тока. В этом случае на одну из обмоток подается напряжение, а на другую – ток измеряемой цепи.
К недостатку электродинамического реле следует отнести его большие габариты и вес.
Реле времени
Эти реле используются для получения большого замедления при включении и выключении контактов. В них, обычно, используется электромагнит, который приводит в действие какое-либо механическое устройство, имеющее значительную инерционность, либо включают электродвигатель, перемещающий контакты через понижающий редуктор с большим передаточным отношением.
В реле часового типа электромагнит приводит в действие часовой механизм, отрегулированный на заданный промежуток времени, в пневматических реле (рис. 11) для замедления используется эффект дросселирования газа.

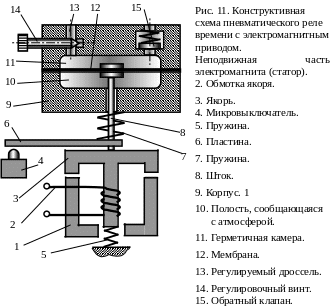

При подаче управляющего сигнала на обмотку 2 якорь 3 достаточно быстро перемещается вниз, освобождая шток 8, который под действием пружины 7 пытается переместиться вниз вместе с пластиной 7. При этом мембрана 12 перемещается вниз, вытесняя воздух из полости 10 в атмосферу, и всасывает воздух из атмосферы через дроссель 13. Чем больше сопротивление дросселя 13 (чем меньше его проходное сечение), тем медленнее происходит увеличение камеры 11 и перемещение мембраны 12 вместе со штоком 8. Через некоторое время, определяемое сопротивлением дросселя 13, шток 8 с пластиной 6 опустится настолько, что пластина 6 нажмет на микровыключатель 4. При снятии сигнала с обмотки 2 якорь 3 под действием пружины 5 возвращается в исходное состояние, при этом толкатель 8 свободно перемещает мембрану 12, т.к. воздух из камеры 11 беспрепятственно истекает через обратный клапан 15 с большим проходным сечением.
Таким образом, обеспечивается задержка времени только при срабатывании реле, но не при отпускании. Настройка задержки времени осуществляется винтом 14. Такие реле обеспечивают задержку времени до нескольких минут.
Д
ля
получения больших выдержек времени (от
десятков минут до нескольких часов)
используются электродвигательные
(моторные) реле времени (рис. 12).

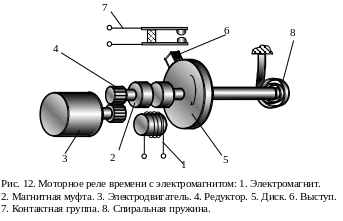

При подаче управляющего сигнала на электромагнит 1 включается магнитная муфта сцепления 2 и вращение синхронного электродвигателя 3 через редуктор 4 передается диску 5 с упором 6, который после поворота на некоторый угол включает контактную группу 7. После снятия управляющего сигнала муфта сцепления 2 разъединяет кинематическую цепь от двигателя 3 к диску 5, в результате чего диск 5 с выступом 6 под действием пружины 8 возвращается в исходное положение, а контактная группа 7 размыкается. Точная настройка времени срабатывания обеспечивается начальным положением выступа 6, а грубая – изменением передаточного отношения в редукторе 4.
Существуют многоцепные реле такого типа, в которых установлено несколько дисков 5 с кулачками в разных положениях и, соответственно, несколько контактных групп 8. Такие реле обеспечивают независимые выдержки срабатывания и отключения большого количества исполнительных устройств. С помощью таких устройств, которые иногда называют командоаппаратами, обеспечивается программное по времени управление комплексами электроустановок.
