2.5 Расчет увеличения междупутных расстояний в кривых
Междупутные расстояния в кривых увеличивают потому, что при движении экипажей в кривой крайние части их выдаются наружу, а середина – внутрь кривой. В связи с этим уменьшается установленное минимальное расстояние между отдельными точками А и В экипажей, движущихся одновременно по разным путям одного и того же двухпутного участка. Кроме того, сближение встречающихся экипажей на кривой происходит и в вертикальной плоскости в том случае, когда возвышение наружного рельса наружной кривой больше, чем на внутренней. Поэтому на кривых двухпутных участков междупутные расстояния увеличивают в соответствии с техническими условиями проектирования.
Увеличение в кривых междупутных расстояний.
Увеличение расстояний между осями путей на перегонах в пределах кривых при возвышении наружного рельса внешнего пути не больше возвышения наружного рельса внутреннего пути.
При R=600 м,
мм.
Это увеличение
считается разными способами. Один из
способов заключается в том, что междупутное
расстояние увеличивают с 4,1 м до 4,1 +
на прямых перед каждой переходной кривой
введением дополнительных S-образных
кривых (рис 2.6). Этот способ применяют
редко, так как он имеет крупных недостаток:
на отодвигаемом пути появляется по две
кривые с каждой стороны основной кривой,
хотя и большего радиуса.
Рис 2.6 Схемы увеличения расстояний между осями путей в кривых на двухпутных линиях
Другой способ
(способ разных сдвижек) состоит в том,
что применяют разные параметры С
переходных кривых наружного и внутренних
путей. Переходную кривую наружного пути
устраивают обычным порядком, а параметр
С переходной кривой внутреннего пути
подбирают таким образом, чтобы сдвижка
внутренней круговой кривой (рис 2.7)
была равна сдвижке круговой кривой
наружного пути плюс
.
м.
Длина переходной
кривой внутреннего пути
получается больше, чем у наружного .
Сдвижка пути:
,
откуда
Поскольку
,
окончательно получим:
=
м.
Радиус внутреннего пути будет меньше радиуса наружного пути на величину:
м.
Параметр переходной кривой внутреннего пути:

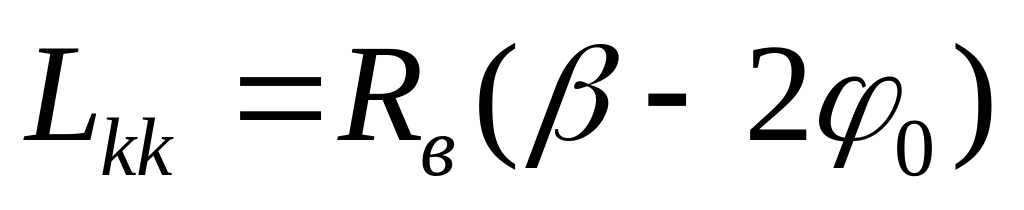

Для возможности
разбивки кривой должно быть выдержано
условие для внутреннего пути
.
Определим возможность разбивки переходной кривой внутреннего пути:
и
Угол поворота трассы в пределах всей кривой 34 = 0,59 рад.

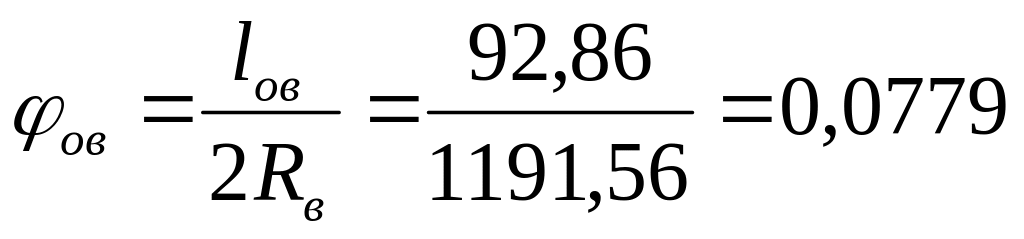

Угол поворота в пределах переходной кривой внутреннего пути
рад.
Тогда
;
0,59>2*0,0779;0,59>0,1558 рад.
м, что значительно
больше 45 м. Требование удовлетворяется,
переходные кривые можно разбивать.
