2.3. Гидравлический расчет внутридомовых газопроводов.
1. Определяем расчетные расходы по участкам
(2.11)
Где:
К0
– коэффициент одновременности работы
приборов (зависит от кол-ва приборов) –
Смотреть СП 42-101-2003 Таблица №5.
Vп– расход газа на прибор
n – кол-во однотипных приборов
(2.12)
Где:
N – тепловая нагрузка прибора (для газовой плиты N=5000 ккал/час, для водонагревателя 10000 ккал/час)
2. Задаемся располагаемым перепадом давления (ΔP=250Па)
3. Определяем удельные средние потери по длине:
(2.13)
4. По удельным средним расходам и удельным потерям давления по длине выбираем диаметры участка и уточняем действительные потери по длине. Определяем потери давления на участках по выражению:
ΔP
=
1,1·Rуд
·Lд
(2.14)
5. Суммируем потери от наиболее удаленной точки до сети низкого давления (не более 350 Па)
Расчетный часовой расход газа
Где:
K0 – коэффициент одновременности работы приборов;
Vпр – номинальный расход газа газовыми приборами;
n – количество однотипных приборов;
Расход газа на прибор:
(2.16)
N – Тепловая нагрузка прибора;
Nпл=20920 кДж/час - тепловая нагрузка газовой плиты;
Nнагр=41840 кДж/час - тепловая нагрузка газового нагревателя;
(2.17)
Гидравлический расчет внутридомовых газопроводов – Таблица 7.
Подбор диаметров внутридомовых газопроводов производят по номограмме для определения потерь давления в газопроводах низкого давления.
Таблица - 7 Гидравлический расчет внутридомового газопровода
No |
Lд |
a |
Lпр |
n |
K |
V p |
Dнxδ |
Rуд |
±H |
∆Р |
1 - 3 |
0,848 |
450 |
4,664 |
|
1 |
0,440 |
21,3 x 2,8 |
0,94 |
4,6668 |
9,051 |
2 - 3 |
0,722 |
450 |
3,971 |
|
1 |
0,881 |
21,3 x 2,8 |
1,78 |
0 |
7,068 |
3 - 4 |
1,039 |
450 |
5,7145 |
1 |
0,7 |
0,925 |
21,3 x 2,8 |
2 |
5,718 |
17,147 |
4 - 5 |
1,446 |
450 |
7,953 |
1 |
0,7 |
0,925 |
21,3 x 2,8 |
2 |
0 |
15,906 |
5 - 6 |
3 |
20 |
3,6 |
1 |
0,7 |
0,925 |
21,3 x 2,8 |
2 |
-16,510 |
-9,3102 |
6 - 7 |
3 |
20 |
3,6 |
2 |
0,56 |
1,481 |
26,8 x 2,8 |
0,98 |
-16,510 |
-12,982 |
7 - 8 |
3 |
20 |
3,6 |
3 |
0,48 |
1,904 |
26,8 x 2,8 |
1,36 |
-16,5103 |
-11,614 |
8 - 9 |
3,647 |
20 |
4,3764 |
4 |
0,43 |
2,274 |
26,8 x 2,8 |
1,82 |
-20,070 |
-12,105 |
9 - 10 |
2 |
25 |
2,5 |
4 |
0,43 |
2,274 |
26,8 x 2,8 |
1,82 |
0 |
4,55 |
10-11 |
4 |
25 |
5 |
4 |
0,43 |
2,274 |
26,8 х 2,8 |
1,7 |
0 |
8,5 |
11 - 12 |
13,582 |
25 |
16,9775 |
8 |
0,36 |
3,808 |
33,5 х 3,2 |
1,6 |
0 |
27,164 |
12 - 13 |
4 |
25 |
5 |
12 |
0,324 |
5,141 |
38 х 3 |
1,24 |
0 |
6,2 |
13 - 14 |
13,582 |
25 |
16,9775 |
16 |
0,296 |
6,263 |
42,3 х 3,2 |
1,1 |
0 |
18,675 |
14 - 15 |
4 |
25 |
5 |
20 |
0,28 |
7,405 |
42,3 х 3,2 |
1,52 |
0 |
7,6 |
15 - 16 |
13,582 |
25 |
16,9775 |
24 |
0,268 |
8,505 |
48 х 3,5 |
0,81 |
0 |
13,751 |
16 - 17 |
4 |
25 |
5 |
28 |
0,256 |
9,479 |
48 х 3,5 |
1,18 |
0 |
5,9 |
17 - 18 |
13,582 |
25 |
16,9775 |
32 |
0,246 |
10,410 |
48 х 3,5 |
1,23 |
0 |
20,882 |
18 - 19 |
4 |
25 |
5 |
36 |
0,238 |
11,330 |
48 х 3,5 |
1,55 |
0 |
7,75 |
19 - 20 |
13,582 |
25 |
16,9775 |
40 |
0,23 |
12,166 |
57 х 3 |
0,74 |
0 |
12,563 |
20 - 21 |
4 |
25 |
5 |
44 |
0,224 |
13,033 |
57 х 3 |
0,82 |
0 |
4,1 |

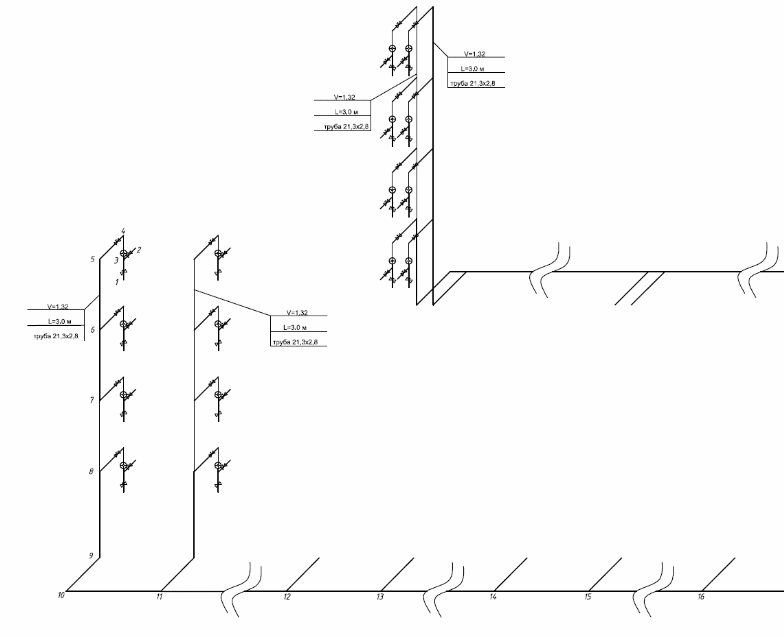

Рис. 5. Аксонометрическая схема внутридомовых газопроводов.
