.3 Технологическая схема и принцип работы агрс

В качестве примера рассмотрим технологическую схему автоматической ГРС марки АГРС-10 (рисунок 6) [3].

АГРС-10 работает по следующей схеме. Газ высокого давления поступает в блок переключения, состоящий из газопроводов, байпасной линии с двумя вентилями, узла предохранительных клапанов с трехходовым краном, пробковых кранов с ручным приводом и манометров. При подаче газа потребителю через байпасную линию редуцирование газа осуществляется вручную, с помощью вентиля.

Из блока переключения газ направляется в огневой подогреватель газа типа ПГ-10. Подогретый газ поступает в узел очистки, где с помощью фильтров очищается от механических примесей, а затем направляется в блок редуцирования. Все узлы блока редуцирования, как и блока подогрева, расположены в металлическом шкафу с тремя двустворчатыми дверями, которые обеспечивают свободный доступ ко всем узлам и органам управления.

В блоке редуцирования находятся две редуцирующие нитки (рабочая и резервная) с регулятором давления типа РДУ-50 краны пробковые как с ручным, так и с пневматическим приводом, мультипликатор и узлы управления к ним, сбросной клапан, щит с электроконтактными манометрами, щит автоматики и защиты, фильтры-осушители для командного газа. Из блока редуцирования газ поступает в узел учета газа камерными диафрагмами типа ДК-200, регистрируется расход газа дифманоиетрами-расходомерами. Затем газ попадает в блок одоризации, где установлен одоризатор типа УОГ-1.

АГРС оборудована системой дистанционной аварийной сигнализации для контроля за работой основных узлов станции. Контроль за режимом блоков осуществляется датчиками, связаными кабельными линиями с передающим блоком дистанционной аварийной сигнализации, установленной в блоке КИП.

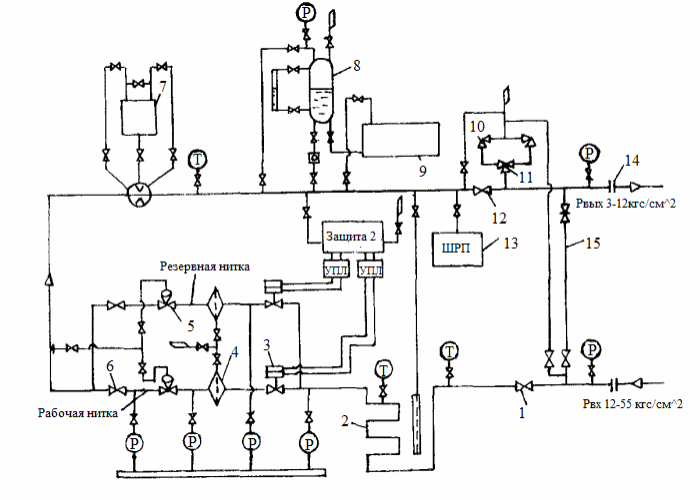

Рисунок 6 - Технологическая схема ГРС марки АГРС-10

- кран входной ручной; 2 - подогреватель газа; 3 -кран с пневмоприводом; 4 - фильтр; 5 - регулятор давления газа; 6,12 - краны с ручным приводом; 7 - блок учета; 8 - одоризатор газа; 9 - емкость для одоранта; 10 - предохранительный клапан; 11 - трехходовой кран; 13 - шкафная газорегуляторная установка; 14 - изолирующий фланец; 15 - обводная линия.

газораспределительный технологический регулятор расходомер фильтр

3. Типовое оборудование на грс

В состав газораспределительной станции входят:

узлы:

а) переключения станции;

б) очистки газа;

в) предотвращения гидратообразования;

г) редуцирования газа;

д) подогрева газа;

е) коммерческого измерения расхода газа;

ж) одоризации газа (при необходимости);

з) автономного энергопитания;

и) отбора газа на собственные нужды;

системы:

а) контроля и автоматики;

б) связи и телемеханики;

в) электроосвещения, молниезащиты, защиты от статического электричества;

г) электрохимзащиты;

д) отопления и вентиляции;

е) охранной сигнализации;

ж) контроля загазованности [4].

Узел переключения ГРС предназначен для переключения потока газа высокого давления с автоматического на ручное регулирование давления по обводной линии, а также для предотвращения повышения давления в линии подачи газа с помощью предохранительной арматуры.

Узел очистки газа ГРС предназначен для предотвращения попадания механических (твёрдых и жидких) примесей в технологическое и газорегуляторное оборудование и средства контроля и автоматики.

Узел предотвращения гидратообразований предназначен для предотвращения обмерзания арматуры и образования кристаллогидратов в газопроводных коммуникациях и арматуре.

Узел редуцирования газа предназначен для снижения и автоматического поддержания заданного давления подаваемого газа.

Узел учёта газа предназначен для учёта количества расхода газа с помощью различных расходомеров и счётчиков.

Узел одоризации газа предназначен для добавления в газ веществ с резким неприятным запахом (одорантов). Это позволяет своевременно обнаруживать утечки газа по запаху без специального оборудования.

Данные узлы и системы состоят из оборудования, которое выполняет функции, предназначенные для элементов, входящих в состав ГРС.
