ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ»
Кафедра «Строительные конструкции, здания и сооружения»
ЖЕЛЕЗОБЕТОННЫЕ И КАМЕННЫЕ КОНСТРУКЦИИ
Методические указания к выполнению курсового проекта
для студентов специальности 1-70 02 01
«Промышленное и гражданское строительство»
РАСЧЕТ И КОНСТРУИРОВАНИЕ МНОГОПРОЛЕТНОЙ
ПОПЕРЕЧНОЙ РАМЫ
Могилёв 2011
УДК 624.012..36
ББК
Д
Рекомендовано к опубликованию
учебно-методическим управлением
ГУ ВПО «Белорусско-Российский университет»
Одобрено кафедрой «Строительные конструкции, здания и сооружения»
« 26 » января 2011г., протокол № 6.
Составители: ст. преподаватель Т. С. Самолыго;
ассистент И. С. Фролков
Рецензент канд. техн. наук, доц. А. А. Абушкевич
В методических указаниях включены примеры проектирования конструкций одноэтажных производственных зданий: компоновка поперечной рамы, статический расчет поперечной рамы методом перемещений и методом конечных элементов, расчеты колонн.
Учебное издание
РАСЧЕТ И КОНСТРУИРОВАНИЕ МНОГОПРОЛЕТНОЙ ПОПЕРЕЧНОЙ РАМЫ
Ответственный за выпуск Т. С. Самолыго
Технический редактор А. Т. Червинская
Компьютерная верстка Н. П. Полевничая
Подписано в печать Формат 60х80/16. Бумага офсетная. Гарнитура Таймс.
Печать трафаретная. Усл.-печ.л. Уч.-изд.л. Тираж 80 экз. Заказ №
Издатель и полиграфическое исполнение
Государственное учреждение высшего профессионального образования
«Белорусско-Российский университет»
ЛИ № 02330/375 от 29.06.2004 г.
212000, Г.Могилев, пр.Мира, 43
© ГУ ВПО «Белорусско-Российский
университет», 2011
Содержание
Введение…………………………………………………………………………...…4
1 Пример расчета поперечной рамы одноэтажного производственного здания
методом перемещений…………………………………………………………...….5
1.1 Данные для проектирования…………………………………………………….6
1.2 Компоновка несущей системы здания…………………………………………8
1.3 Статический расчет поперечной рамы………………………………………10
1.3.1 Определение нагрузки от собственного веса конструкции покрытия……12
1.3.2 Определение усилий в стойках рамы……………………………………….14
1.3.3 Составление таблицы расчетных усилий…………………………………20
1.4 Расчет прочности двухветвевой колонны среднего ряда…………………..22
2 Порядок расчета поперечной рамы методом конечных элементов на ЭВМ…24
Список литературы…………………………………………………………………28
Введение
Методические указания по дисциплине «Железобетонные и каменные конструкции» составлены в соответствии с требованиями СНБ 5.03.01-02 «Бетонные и железобетонные конструкции» и предназначены для использования в курсовом и дипломном проектировании. Цель данных методических указаний дать основные положения метода расчета поперечной рамы одноэтажного производственного здания методом перемещений и представить порядок расчета поперечной рамы методом конечных элементов на ЭВМ.
Методические указания содержат пример расчета поперечной рамы одноэтажного промышленного здания методом перемещений и расчет прочности двухветвевой колонны среднего ряда.
Методические указания также предполагают ссылки на нормативную и техническую литературу, которая используется при выполнении расчетов.
2 Порядок расчета поперечной рамы методом конечных элементов на эвм
1. Запустить файл SIRIUS.exe
2. Кликнуть «Файл» - «новая рама».
3. Нажать «Ввод и корректировка данных»
4. Выбрать вариант ввода «…»

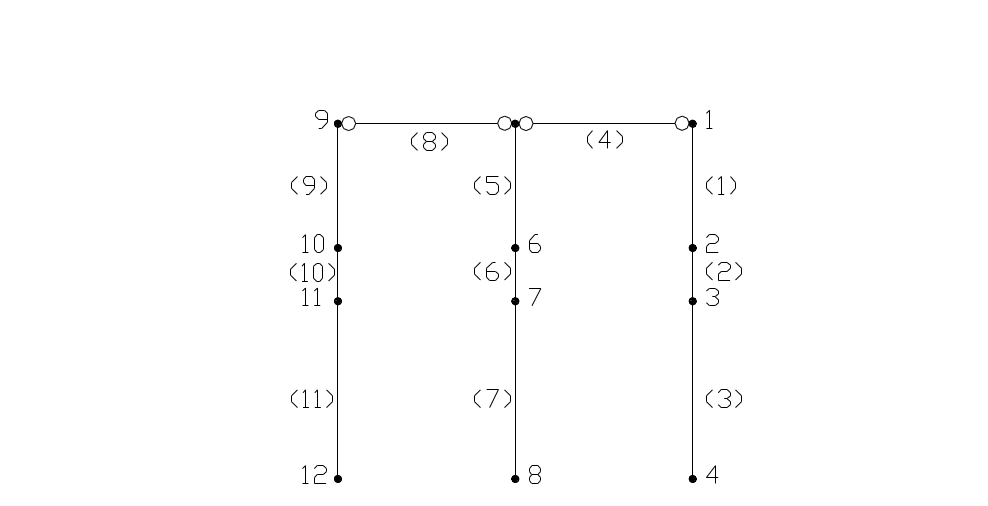

5. Задать положение конечных элементов (координаты узлов в плоскости ХОУ) (рисунок 2.1).
.9 .5 .1
.10 .6 .2
.11 .7 .3
.12 .8 .4
Рисунок 2.1 – Назначение координат узлов в плоскости ХОУ для двухпролетной поперечной рамы
6. Соединить полученные узлы стержнями. Все стержни колонн необходимо назначить жестким, а стержни ригелей – с шарнирным примыканием (рисунок 2.2).
а)
б)
в)

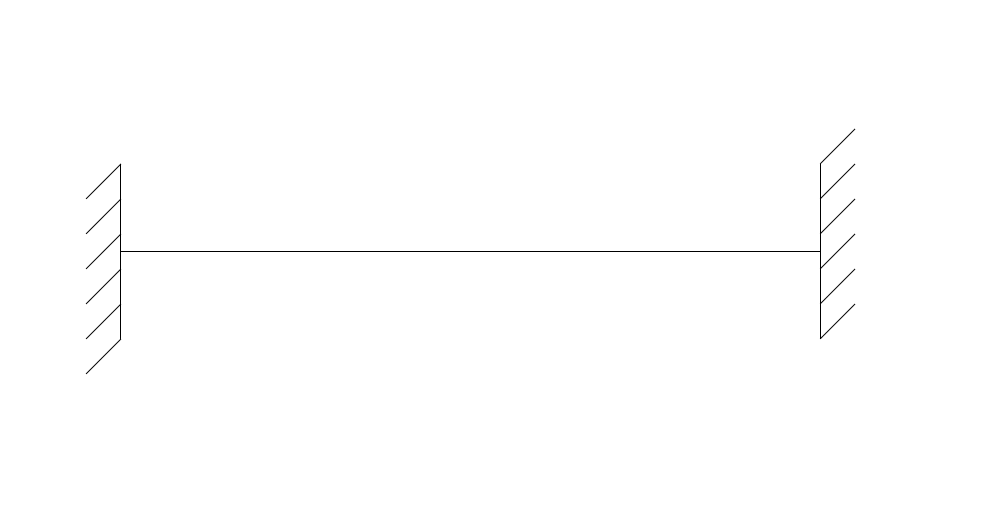

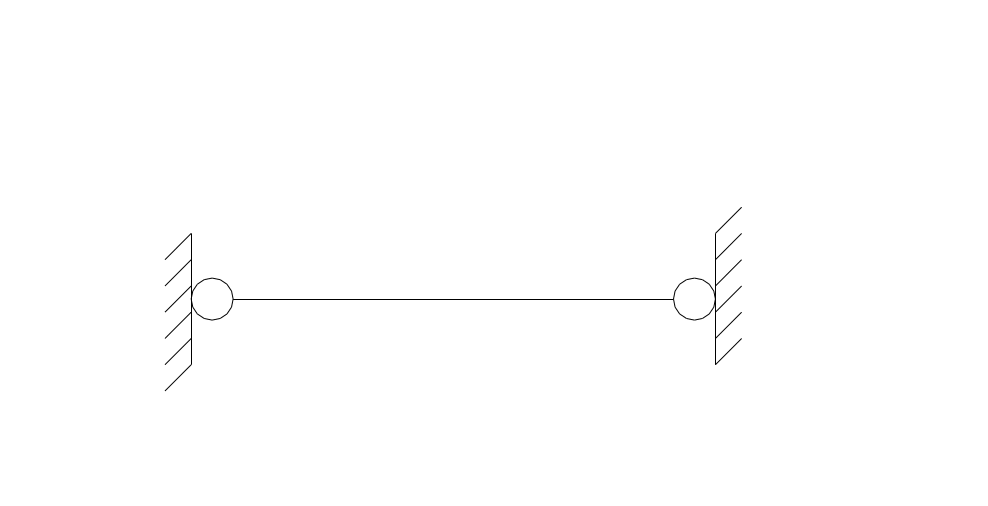

Рисунок 2.2 – Обозначения и назначение стержней поперечной рамы: а – жесткий стержень; б – стержень с шарнирным примыканием; в – назначение стержней рамы
7. Для полученной поперечной рамы (для каждого стержня) необходимо назначить жесткости EI, EA. Для этого необходимо щелкнуть на необходимом стержне и задать жесткости.
А – площадь сечения стержня; I – момент инерции стержня.
8
.
Необходимо задать опоры в узлах 4, 8, 12.

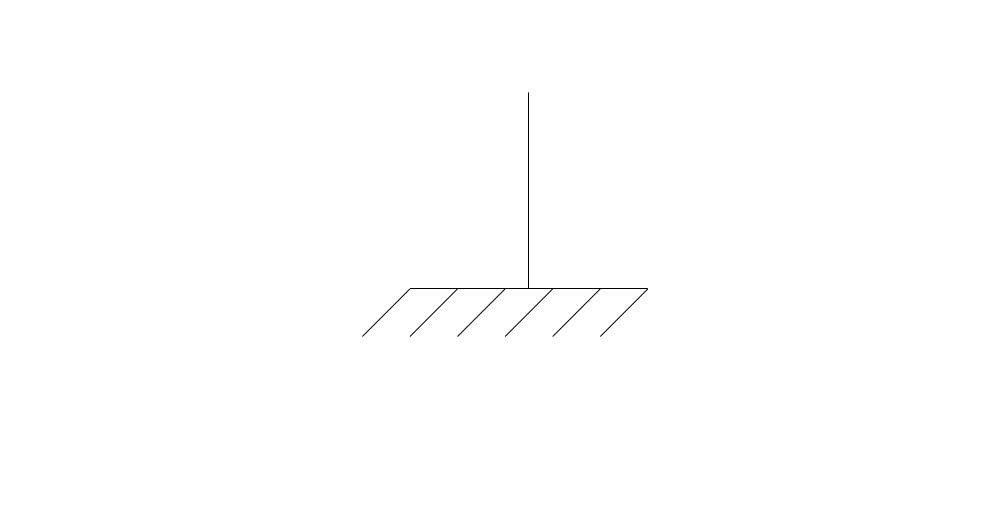

Опоры будут в виде заделки (
).
9. Задаем нагрузки, действующие на раму (F, M, g).

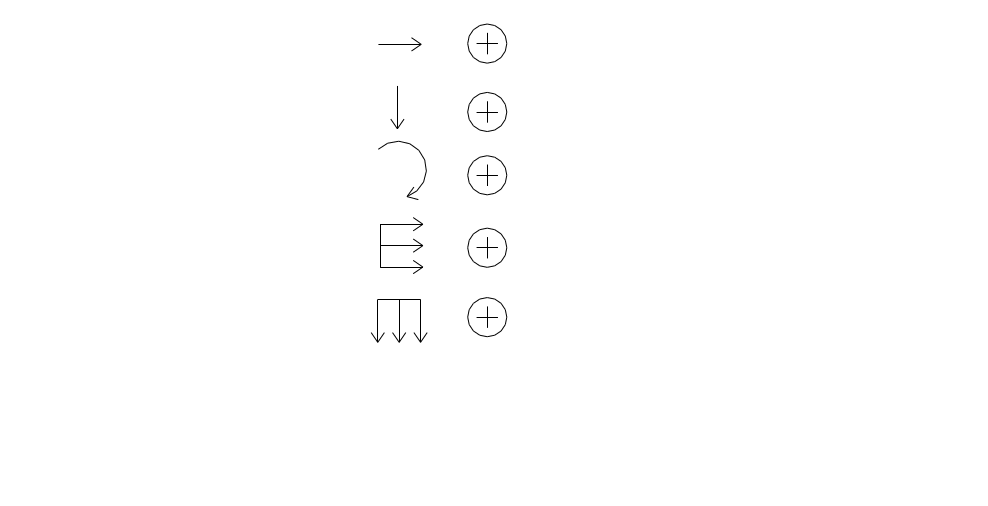

П
равило
знаков:
F ;
F ;
M ;
g ;
g
.

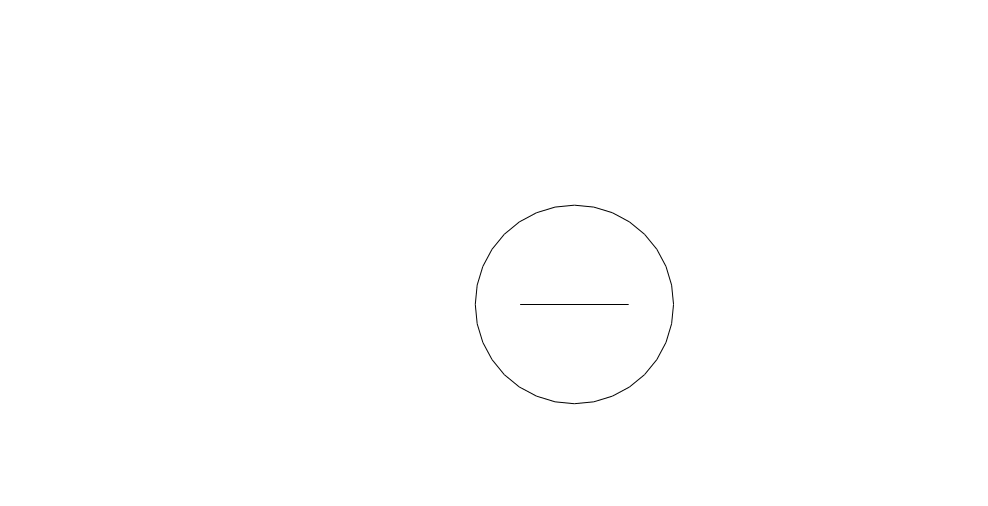

В обратных направлениях знак .
10. Нажать «Ок».
11. Нажать «Смещения».
12. Нажать «Усилия».
13. Нажать «Эпюры».
14. Расчет окончен. Выбрать «Файл» - «Сохранить как».
15. Полученный расчет можно распечатать, предварительно создав виртуальный пример с помощью программы «Finepnint».
