3. Основные несущие элементы бескаркасных зданий.

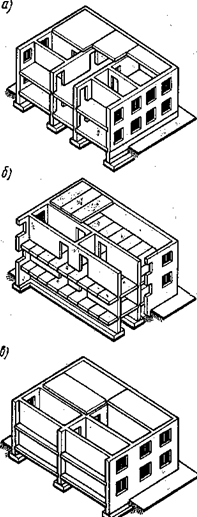

Бескаркасные здания могут возводиться с продольными несущими стенами. Поперечные стены в таких зданиях устраивают только в лестничных клетках, а также в промежутках между ними для придания большей устойчивости продольным стенам и, в тех местах, где должны; проходить дымовые и вентиляционные каналы. Ширина гражданских зданий обычно не превышает целесообразные величины пролетов констструкций перекрытий. В таких зданиях, помимо наружных несущих продольных стен, приходится возводить внутренние несущие продольные, стены.

Гражданские бескаркасные здания часто возводят и с поперечными несущими стенами. В таких зданиях продольные наружные стены являются самонесущими. При возведении таких зданий из сборных железобетонных конструкций (панельных) поперечные несущие стены выполняются из железобетонных панелей, а ограждающие наружные стены — из легких панелей.

Возводятся также бескаркасные здания, где несущими являются как поперечные, так и продольные стены. В таких зданиях панели перекрытий размером на комнату опираются всеми четырьмя сторонами на поперечные и продольные стены.

4. Основные несущие элементы каркасных зданий.

Каркасными в большинстве случаев строят одноэтажные, малоэтажные и многоэтажные промышленные здания, а также многоэтажные гражданские здания. Ряд малоэтажных гражданских зданий возводят также в каркасных конструкциях.

Несущий остов таких зданий состоит из колонн и горизонтальных ригелей, выполняемых в виде балок или ферм. Колонны и жестко или шарнирно скрепленные с ними ригели образуют рамы. В многоэтажных зданиях ригели иногда располагают в продольном направлении. При применении в многоэтажных зданиях безбалочных перекрытий ригелем рамы является безбалочная плита, жестко связанная с капителями колонн.

Наружные стены каркасных зданий, выполняющие ограждающие функции, являются самонесущими или ненесущими, навесными. Самонесущие стены в этом случае опираются на фундаменты или фундаментные балки, ненесущие стены в каждом этаже — на бортовые балки или ригели рам (при продольном расположении ригелей), а навесные стены навешиваются на наружные колонны каркаса.

5. Основные элементы каркасно-панельных зданий.

Представляет собой вариацию каркасных систем, однако некоторые элементы передают нагрузку на несущие стеновые панели. Например, наружные стены здание несущие, внутренние выполнены ненесущими, роль несущего элемента внутри здания вместо панелей играют колонны и ригели.

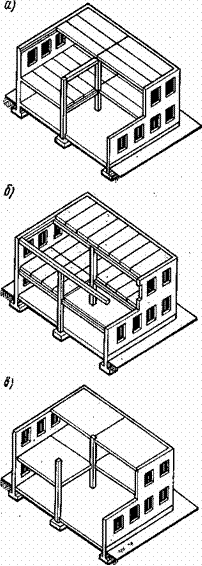

В зданиях и сооружениях с неполным каркасом (внутренним) все возникающие в них нагрузки передаются на внутренний каркас и наружные стены. Неполный каркас чаще проектируют для жилых и общественных гражданских зданий. В зданиях с полным и неполным каркасом ригели могут иметь продольное, поперечное или перекрестное расположение.

6. Конструктивная схема здания с полным каркасом.

В зависимости от вида несущего остова различают две основны конструктивные схемы зданий и сооружений — каркасную и бескар касную.

К аркасные здания и сооружения делят на полнокаркасные (рис. лп и неполнокаркасные (рис. 22). В полнокаркасных зданиях все нагрузки передаются на каркас, т. е. на систему связанных между собой вертикальных колонн и горизонтальных балок (ригелей). В этих зданиях колонны каркаса располагают как по периметру наружных стен, так и внутри здания. Полнокаркасные здания и сооружения проектируют главным образом в случаях, когда имеют место значительные нагрузки (тяжелое технологическое оборудование, мостовые краны). Промышленные здания, как одноэтажные, так и многоэтажные, проектируют преимущественно с полным каркасом.

7. Конструктивная схема здания с неполным каркасом.

В зданиях и сооружениях с неполным каркасом (внутренним) все возникающие в них нагрузки передаются на внутренний каркас и наружные стены. Неполный каркас чаще проектируют для жилых и общественных гражданских зданий. В зданиях с полным и неполным каркасом ригели могут иметь продольное, поперечное или перекрестное расположение.

8. Конструктивная схема здания с продольными несущими стенами.

9. Конструктивная схема здания с поперечными несущими стенами.

10. Виды стен.

Стена представляет собой вертикальное ограждение, отделяющее помещение от внешней среды или от другого помещения.

Стены подразделяются:

в зависимости от восприятия нагрузок – на несущие, самонесущие и ненесущие и перегородки;

по роду материала – Деревянные;

Кирпичные (керамический, силикатный и др. виды);

Бетонные — из мелко и крупноразмерных блоков (бетон, керамзитобетон, пенобетон, арболит, газобетон, шлакобетон);

Железобетонные — панели (1-3 слойные), монолит;

Сендвич-панели — ограждающие (профлист — утеплитель — профлист).

Несущие — воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, кранов и т. п.;

Самонесущие — воспринимающие нагрузку только от собственного веса стен всех вышележащих этажей зданий и ветровую нагрузку;

Ненесущие (в том числе навесные) — воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м; при большей высоте этажа эти стены относятся к самонесущим;

Перегородки — внутренние стены, воспринимающие нагрузки только от собственного веса и ветра (при открытых оконных проемах) в пределах одного этажа при высоте его не более 6 м; при большей высоте этажа стены этого типа условно относятся к самонесущим.

В зданиях с самонесущими и ненесущими наружными стенами нагрузки от покрытий, перекрытий и т. п. передаются на каркас или поперечные конструкции зданий.
