3.2.1. Продольное нивелирование.

Выполняется при изыскании и проектировании сооружений, вытянутых в длину (дорог, подземных коммуникаций и т.д.). По результатам нивелирования строится профиль, и по нему ведется проектирование. Вдоль оси трассы будущего сооружения прокладывается нивелирный ход – в виде магистрали с возможно более длинными сторонами. Ход обязательно должен быть привязан к точкам высотной геодезической сети – реперам или маркам.

Подготовка трассы для нивелирования заключается в разбивке пикетажа.

Нумерация пикетов начинается с нуля. Между пикетами могут встретиться перегибы местности, эти точки закрепляются кольями и называются промежуточными, или плюсовыми.

Продольное нивелирование по пикетажу является способом передачи отметки начальной точки трассы на все остальные точки. Продольному нивелированию по трассе предшествуют следующие виды работ: рекогносцировка (для определения на выгоднейшего направления трассы), закрепление трассы знаками, вешение, разбивка на трассе поперечников и пикетажа, измерение горизонтальных углов и, наконец, нивелирование трассы и поперечников, а также главных элементов кривых, разбиваемых на трассе.

При продольном нивелировании все точки зафиксированные на местности по оси сооружения, делят на связующие и промежуточные. Связующие точки являются общими для двух смежных станции и служит для передачи высот по ходу. Все остальные точки нивелирного хода называются промежуточными. Для передачи абсолютной высоты от ближайшего репера на нулевой пикет прокладывают нивелирный ход.

3.2.2 Способ линейных засечек.

В этом способе положение проектной точки К на местности определяет в пересечение проектных расстояний d1 и d2 , его применяют в основном для разбивки осей строительных конструкции d1 и d2 меньше длины мерного прибора. Одной рулеткой от А откладывают d1 , а рулеткой от точки В отрезок d2. Пересечение отрезков d1 и d2 ( при совмещений нулей рулеток с точками А и В) дает определяемую точку К.

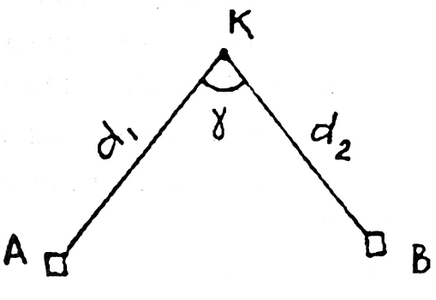

Рис.2. Линейная засечка.

3.2.3 Способ перпендикуляров.

Способ перпендикуляров используют для съемки точек, расположенных на открытой местности вблизи сторон теодолитного хода. Для определения положения углов здания К1, К2, К3 достаточно опустить линию 23 теодолитного хода перпендикуляра и измерить расстояние d1, d2, d3 от твердой точки 2 по линии теодолитного хода до оснований перпендикуляров и длины перпендикуляров P1, P2 ,P3.

При построений плана по линии теодолитного хода, положение точек которого нанесено на план, в масштабе плана откладывают отрезки d1, d2, d3, т.е. получают положение оснований перпендикуляров, в которых восстанавливают перпендикуляры и по ним откладывают в масштабе плана значения P1, P2 ,P3 и таким образом получают в плане точки К1, К2, К3 углов здания. Соединив эти точки, имеем изображение двух стен, изображение остальных двух стен получают, прочертив линий, параллельный К2 К3 и К1 К2. Таким образом, на плане получаем положения здания. Аналогичным способом можно получить изображение на плане и других объектов местности.

Рис.3. Способ перпендикуляров.

Перпендикуляры измеряют рулеткой, а расстояние от твердой точки до основания перпендикуляра отсчитывают по стальной ленте, уложенной в створе линии 23 теодолитного хода с помощью теодолита, установленного над точкой 2. При небольшой длине перпендикуляров (не более 4, 6, 8 м при съемках в масштабах 1:500, 1:1000, 1:2000) их восстанавливают «на глаз». При больших длинах перпендикуляров прямой угол строят экером, и длины перпендикуляров при отмеченных масштабах можно увеличить до 20, 40, 60 м.
