13. Генератор с параллельным lc-контуром. Схема. Принцип действия.

Резонансный усилитель с параллельным LC-контуром

При включении источника питания в колебательном контуре возникают колебания с частотой f0, который через обмотку Lб передаются на вход усилителя (Uвх), входной сигнал усиливается, и на выходе имеем Uвых1=КUвх1. Напряжение Uвых1 через обмотку Lб передается на вход (Uвх2 = Uвых1β) и так далее, пока не установиться установившийся режим (Uуст.)

Автогенераторы на транзисторах имеют высокую крутизну статических характеристик и малое сопротивление нагрузки (десятки и единицы Ом). С ростом частоты коэффициент передачи тока базы транзисторов увеличивается, в результате чего возникает сдвиг фаз между напряжением возбуждения и первой гармоникой тока коллектора, что учитывается в условии баланса фаз.

14. Генератор с фазосдвигающими rc-цепями. Схема. Принцип действия.

Фазосдвигающий генератор — является простым синусоидальным электронным генератором. Он состоит из инвертирующего усилителя и фильтра обратной связи «сдвигающего» фазу на частоте генерации на 180 градусов.

Фильтр должен быть разработан так, чтобы частоты выше и ниже частоты генерируемого сигнала были бы сдвинуты по фазе или больше или меньше чем на 180 градусов.

Схем генератора данного типа существует несколько разновидностей, в их основе лежат лестничные RC-цепи, которые обеспечивают сдвиг фазы для генерируемой частоты на 180°. Что с учётом инвертирующего усилителя, который также обеспечивает сдвиг фазы сигнала на 180°, получаем суммарный сдвиг фазы сигнала 0°. Количество звеньев лестничной цепи может быть любое количество, но не менее трёх.

15. Выпрямители. Типы и схемы. Коэффициент пульсаций.

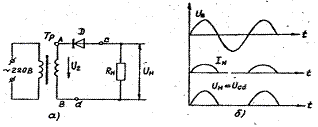

• Однополупериодный выпрямитель

Частота пульсаций равна частоте переменного напряжения.

• Двухполупериодные выпрямители

Частота пульсаций равна удвоенной частоте переменного напряжения.

• Коэффициент пульсаций р, определяемый отношением амплитуды первой гармоники U_m1 выпрямленного напряжения к величине его средней составлявшей U₀ р=U_m1 / U₀.

16. Стабилизаторы напряжения. Параметрический и компенсационный стабилизаторы. Схемы. Коэффициент стабилизации.

• Стабилизаторы напряжения – это устройства, предназначенные для поддержания стабильного напряжения на нагрузке при изменении питающего напряжения. Основными показателями стабилизатора напряжения являются: а) коэффициент стабилизации; б) выходное сопротивление; в) коэффициент полезного действия.

Параметрический и компенсационный

Для компенсаторного стабилизатора последовательного типа Uвых = Uст – 0.6В. Максимальный допустимый ток данного стабилизатора равен максимальному допустимому току транзистора.

Коэффициент стабилизации – это отношение относительного приращения напряжения на входе к относительному приращению напряжения на выходе:

kст = dUвх/Uвх : dUвых/Uвых.

17. Дискретные компоненты: логические элементы (и, или, не), триггеры (rs-триггер, d-триггер, jk-триггер), счетчики импульсов, шифраторы, дешифраторы, мультиплексоры).

ИЛИ(сложение) И (умножение) НЕ (инверсия) + их временные диаграммы

• Два входа R и S, два выхода прямой и инверсный и буква Т означающая триггер.

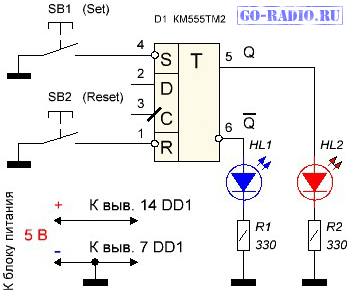

RS-Триггер (для записи и хранения информации) + Схема RS-триггера на микросхеме КМ555ТМ2

• D-триггером называется триггер с одним информационным входом, работающий так, что сигнал на выходе после переключения равен сигналу на входе D до переключения

D-триггеры могут быть построены по различным схемам

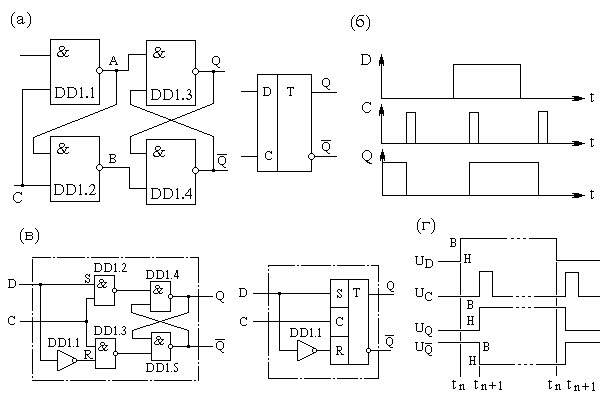

Синхронный D-триггер: а - схема D-триггера на элементах И-НЕ и условное обозначение; б - временные диаграммы; в - преобразование синхронного RS-триггера в синхронный D-триггер; г - временные диаграммы записи и считывания.

Внутренняя схема jk триггера

Таблица истинности jk триггера практически совпадает с таблицей истинности синхронного RS-триггера. Для того чтобы исключить запрещённое состояние, его схема изменена таким образом, что при подаче двух единиц jk триггер превращается в счётный триггер. Это означает, что при подаче на тактовый вход C импульсов этот триггер изменяет своё состояние на противоположное.

• Счетчик.T-триггер — это счетный триггер. У данного триггера имеется только один вход.

Схема T триггера, построенная на основе D триггера

Условно-графическое обозначение T триггера

• Шифратор (кодер) преобразует сигнал на одном из входов в n-разрядное двоичное число.

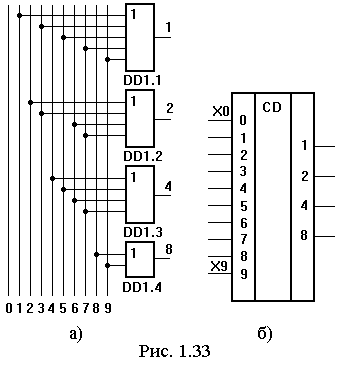

преобразующий десятичные цифры в 4-разрядное двоичное число

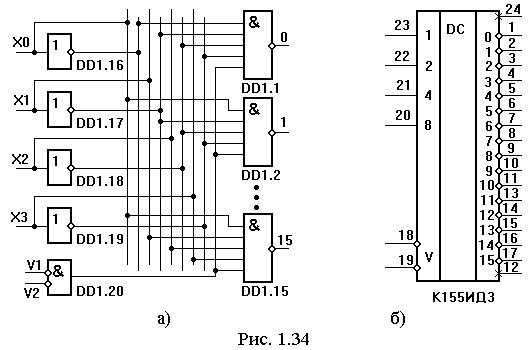

• Дешифратор (декодер) преобразует код, поступающий на его входы, в сигнал только на одном из его выходов. Дешифратор n-разряд-ного двоичного числа имеет 2ⁿ выходов.

• Мультиплексор - коммутатор цифровых сигналов. Мультиплексор представляет собой комбинационное устройство с m информационными, n управляющими входами и одним выходом.
