Білет №24

1 Система попередження пожеж

Система попередження пожежі - це комплекс організаційних заходів та технічних засобів, спрямованих на усунення умов виникнення пожежі (ДСТУ 2272-93).

Система попередження пожежі включає, перш за все, два основних напрямки: 1) попередження формування горючого середовища; 2) запобігання виникненню в цьому середовищі джерела займання.

Попередження формування горючого середовища або вибухонебезпечної суміші досягається за рахунок:

• максимально можливого використання неспалимих та важко-спалимих матеріалів (облицювання, оштукатурювання, просочення антипіренами та ін.);

• обмеження маси і об'єму горючих речовин та вибухонебезпечних речовин і матеріалів, а також забезпечення безпечного способу їх розміщення (зонування територій з урахуванням рельєфності);

• надійна ізоляція та герметизація горючого середовища та вибухонебезпечної суміші;

• підтримання концентрацій горючих газів, пари і вибухонебезпечних сумішей за межами їх спалахування;

Попередження виникнення у горючому середовищі джерела займання досягається за рахунок:

• використання обладнання та пристроїв, при роботі яких не виникає джерел займання;

• застосування електрообладнання, що відповідає за виконанням класу пожежо- та вибухонебезпечності приміщень і зон, групі й категорії вибухонебезпечної суміші;

• виконання вимог спільного зберігання речовин і матеріалів;

• використання обладнання, яке задовольняє вимоги електростатичної іскронебезпечності;

• улаштування молнієзахисту;

• організації автоматичного контролю параметрів, виявлення джерела займання;

• заземлення обладнання подовжених металоконструкцій;

• використання при роботі з легкозаймистими рідинами інструменту, який виключає іскроутворення;

• ліквідації умов самозаймання речовин і матеріалів.

2 Стійкість стержнів.

Формула Ейлера.

3 Розподіл напружень по підошві фундаментів.

9.Розподіл напружень по підошві фундаментів.

Знання закономірностей розподілу напружень під підошвою фундаментів (контактних напружень) необхідне для розрахунків цих конструкцій. Якщо відомий розподіл "контакних напружень" по підошві фундаменту, то без особливих зусиль можна знайти величину розрахункових згинальних моментів і поперечних сил в тілі фундаменту за допомогою звичайних рівнянь статики. Величина "контакних напружень» суттєво залежить від жорсткості фундаменту. Наведені вище залежності будуть справедливі для визначення напружень у масиві грунту, починаючи з деякої, незначної, глибини нижче підошви фундамента. Ці залежності одержані з умови, що навантаження на грунт передається через гнучкий фундамент, тобто деформації цього фундаменту слідують за деформаціями грунту. Реальні фундаменти мають різний струпінь жорсткості. Тому одержані формули непридатні для визначення напружень безпосередньо під підошвою фундаменту.

Із сказаного випливає, що задача визначення контактних напружень не є окремою задачею, а входить до складу загальної задачі визначення напружень у грунтах при різній жорсткості фундаменту (споруди). Тобто розв’язок задачі може бути одержаний на основі вивчення напружено-деформованого стану системи “фундамент-основа”, або, точніше, - с истеми “споруда-фундамент-основа”. В результаті одержують загальну картину напружень у цих системах, серед яких можуть бути виділені контактні напруження.

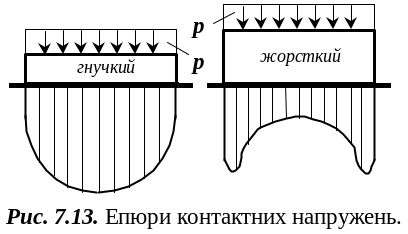

Р озглянемо якісну картину розподілу контактного тиску під фундаментами різної жорсткості (рис. 7.13). Якщо фундамент абсолютно гнучкий, то найбільші вертикальні напруження виникають під центром завантаженої площадки, внаслідок чого поверхня грунту отримує найбільші осідання в центрі, а найменші в кутових точках. В абсолютно жорсткому фундаменті навпаки концентра-ція напружень відбувається під краями (фази напружено-деформованого стану грунту п. 7.1). Із збільшенням тиску їх величина незрівнянно зростає. Проте такого тиску грунти сприймати не можуть і, внаслідок його перерозподілу, фактична епюра контактних напружень має сідлоподібний вигляд (рис. 7.13).

Виходячи з практичного досвіду і численних експериментальних досліджень епюри в більшості випадків приймають лінійними рис. 7.14

для центрально завантаженого фундаменту

(7.27)

для позацентрово завантаженого фундаменту

, де (7.28)

- усереднена питома вага фундаменту і грунту на його обрізах.
