Сортировка полимеров методом глубокого охлаждения
В этой технологии используют различие полимеров в температурах хрупкости. Пластмассы охлаждают жидким азотом до определенной температуры. Отходы из пластмасс, находящихся при этой температуре ниже температуры хрупкости, могут быть перетерты или разбиты или же они разваливаются сами по себе из-за различия в усадке (например, по сравнению с металлом).
Эта технология применяется для переработки автомобильных шин, электрических кабелей, алюминиевых бутылочных крышек с вставками из ПВХ и комбинации с другими материалами. Она также используется для получения чистого восстановленного ПЭТ, в котором нет адгезивных примесей. Поскольку адгезивные загрязнения в криогенном процессе превращаются в порошок, их легко отделить от крупных хлопьев ПЭТ.
Сортировка на основе магнитных свойств
Этот процесс проводят для извлечения магнитных частиц или для отделения пластмасс от армирующего металла. Для разделения пластмасс его использовать нельзя из-за низкого уровня их магнитных свойств. Смесь поступает на барабан сепаратора. В определенной зоне вращающегося валка создается магнитное поле, которое удаляет магнитные частицы посредством подъема и транспортировки в другом направлении, как показано на Рис. 4. Цветные металлы сепарируются с помощью установок вихревого тока. Конструкция вихревого сепаратора подобна конструкции рассмотренного ранее магнитного сепаратора. Вращающееся полярное колесо в средине вращающегосябарабана движется быстрее, чем барабан. Это создает вихревой ток, сдвигающий металлические и неметаллические частицы в различных направлениях, т.е. разделяющийих. Разделение на основе использования вихревых токов очень сильно зависит от размера частиц.
Рис.4. Магнитные сепараторы.
Схема сепаратора на основе вихревых токов показана на Рис. 5. Эта система не позволяет разделять стальные сплавы и немагнитные стали, поскольку они не реагируют ни на магнитное поле, ни на индуцированные вихревые токи. Выделенные из смеси полимерных отходов индивидуальные компоненты относительно просто могут быть вторично переработаны, если их структура сохранилась и ни во время изготовления, ни во время первичного использования не было значительной деструкции. В противном случае состояние полимера должно быть учтено при его повторной переработке.
Рис. 5. Сепаратор на основе вихревых токов.
Автоматическая сортировка отходов пластмасс sortplast
Компания Атлас Маш разработала и создала первый в России автоматический комплекс сортировки полимеров существуют 2 системы производительностью 500 и 1000 кг/час.
Комплекс SORTPLAST предназначен для полностью автоматического распределения потока различных полимеров по типам материала и по его цвету: пэтф, пвх, полистирол, полипропилен, полиэтилен низкого или высокого давления, АБС, полиамид и т.п.
Входящим материалом является сыпучий лом пластмассы (если он прессованный, то требуется предварительная установка разрывателя тюков). Далее с помощью специальной системы подачи и системы конвейеров поток распределяется на главном транспортере, на котором установлен блок определения материала.
Определение типа материала и его цвета происходит в инфракрасном и видимом диапазонах. Допустимо загрязнение частицами пыли, грязи, песка.
После проходжения детектора, соответствующий материал сдувается мощнами ежекторами в соответствующий бункер-накопитель. Количество бункеров-накопителей (вариантов сортировки) определяет заказчик.
Что обещает производитель:
Параллельная сортировка в одну стадию полимеров нескольких типов и цветов с наивысшей степенью разделения. Нет повторной сортировки. Нет сортировки в несколько этапов.
Компактный размер. Может быть легко интегрирована в уже существующую линию по переработке полимеров.
Работа 24-часа в сутки без ручного труда и без ошибок. Система с одной линией заменяет труд 4 - 6 рабочих одновременно занятых на ручной сортировке.
Легко перепрограммировать и переконфигурировать как для сортировки новых полимеров, так и для работы по новым требованиям.
Наличие грязи и наклеек на пластиках не влияет на эффективность сортировки в большинстве случаев.
Безопасность в работе. Нет опасного для здоровья излучения, такого как лазерное и рентгеновское.
Простота в эксплуатации. Нажатие одной кнопки запускает всю систему, и она не требует постоянного присмотра. Легкость в обслуживании. Может работать в жестких промышленных условиях.
Разумные и просчитанные цены, быстрая окупаемость. Включена 12-месячная гарантия, сервисное обслуживание и бесплатное обновление компьютерных программ.
Типы сортируемых полимеров
ПЭТ, ПВХ, ПЭ, ПС, ПП Возможна сортировка иных типов пластиков под заказ. Упаковки Тетрапак также могут быть отсортированными.
Распознаваемые цвета
Все основные: зеленый, коричневый, синий, красный и т.д.
Оптимальные размеры сортируемых объектов от 40 мм до 400 мм.
Возможны конфигурации для сортировки объектов иных размеров.
Степень чистоты сортированного материала
Более 99.5 %. Зависит от загруженности линии материалом.
Пропускная способность одной линии
До 0.8 тонн в час. Зависит от вида сортируемого материала.
Вид сортируемого материала
Бытовые пластиковые бутылки и контейнеры. Как спрессованные в кипы, так и не спрессованные - с полигона. Промышленные изделия из пластиков: трубы, корпуса, мебель, контейнеры и т.п. Отходы полимерной промышленности. В том числе предварительно измельченные. Материалы могут быть загрязненными (с полигонов твердых бытовых отходов, помоек) и могут иметь наклейки на поверхности.
Требования к электропитанию
Стандартный 3-фазный источник электропитания. Потребляемая мощность < 40 кВт на линию.

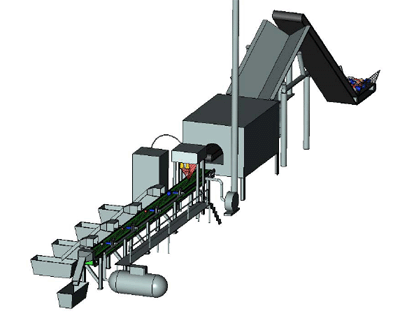

Рис. 6. Линия сортировки Sortplast.
Сравнительная таблица вышеуказанных методов
Экономические показатели |
Сортировка по плотности |
Селективное растворение |
Электростатика |
Спектроскопия |
Охлаждение |
Магнитные свойства |
SORTPLAST |
Эффективность, % |
99,8 |
95 |
50 |
99 |
80 |
90 |
99 |
Стоимость, руб |
130 – 300 тыс. |
200 – 300 тыс. |
Более 200 тыс. |
Более 1 млн. |
100 – 150 тыс. |
1,5 – 2 млн. |
? |
Выводы
1). Ознакомились со всеми способами автоматической сортировки бытовых отходов. Данные методики широко распространены на территории России и за рубежом.
2). Подробно разобрав каждый из методов, усвоили теоретическую часть методики разделения полимерных смесей.
3). Проведя анализ имеющихся способов автоматической сортировки отходов полимерной промышленности, выявили наиболее продуктивные методы:
- Сортировка по плотности;
- Спектроскопия;
-Сортировка на оборудовании Sortplast.
