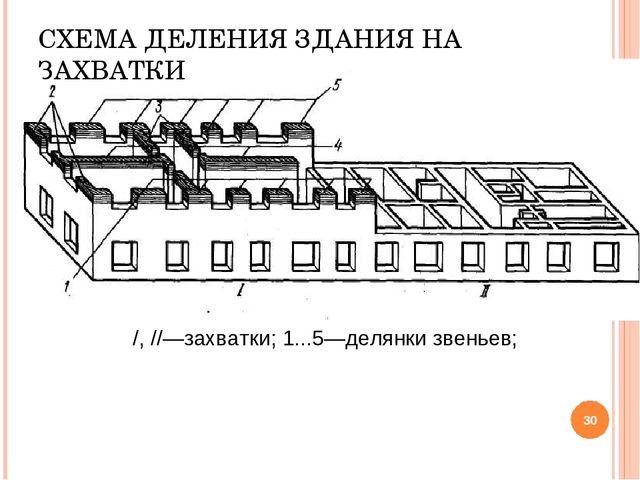

1. Разбивка здания на захватки

Для поточной организации производства работ здание предварительно разбивается на яруса и захватки.

• Ярус – участок условного расчленения объекта строительства по вертикали, вызванного технологическими соображениями. Высота яруса зависит от вида сооружения, его конструкции, технологической последовательности производства работ, расположения рабочих швов, вида применяемой опалубки и условий укладки бетонной смеси. При бетонировании высота яруса может достигать 4-5м.

В многоэтажных зданиях разбивка на ярусы может быть выполнена следующим образом: 1 ярус – фундаменты, 2ярус – колонны и перекрытия одного этажа и т.д. При разбивке сооружений на ярусы необходимо стремиться к тому, чтобы границы ярусов по возможности находились в местах, позволяющих устройство рабочих швов без уменьшения прочности конструктивных элементов.

• Захватка - часть возводимого объекта, на котором выполняется частный поток минимальным звеном рабочих. При разбивке сооружения на захватки следует учитывать следующее:

Наименьший размер захватки должен быть достаточным для производительной работы звена минимального состава на протяжении смены.

• Наибольший размер захватки по объему не должен превышать принятого суточного потока бетона;

• Захватки должны быть равновелики;

• Минимальное количество захваток должно отвечать условию: m ≥ n,

где m – количество захваток, n – число частных потоков, т.е. количество простых процессов.

Минимальное число захваток, на которое необходимо разбивать здание, должно приниматься не менее двух, т.к. в противном случае приходится, с целью совмещения процессов, организовывать работу в две и более смен, что приводит к существенным потерям.

2. Определение состава бригады каменщиков и размера делянок

Необходимое количество рабочих в бригаде каменщиков определяется из условия обеспечения полной загрузки монтажного крана, обслуживающего кладку, по формуле:

где - затраты труда при кладке стен, чел-см (см. калькуляцию затрат труда);

- время работы крана по обслуживанию кладки, см.

Время работы крана по обслуживанию кладки определяется по формуле:

где - время установки и разборки лесов, см;

и - соответственно время подачи поддонов с кирпичом и раствора, см;

- время разгрузки материала, см;

- время монтажа перемычек, см.

Каждый из членов формулы определяется по формуле:

где Q_i – затраты труда при выполнении i-го процесса, чел-см (см. калькуляцию затрат труда);

N_pi – количество рабочих в звене, выполняющих i-ый процесс, чел.

Необходимое количество рабочих в бригаде каменщиков:

Принимаем 2 звена «четвёрка».

Размер делянки для каждого из звеньев находим по выражению:

где N_pi – количество каменщиков в звене;

Н_врi – норма времени на кладку стен с толщиной δ_i, чел.-ч.;

k_n – коэффициент выполнения норм;

k_пр – коэффициент, учитывающий проемность стен (0,90);

h_я – высота яруса кладки, м (1 м).

Тогда размер делянки:

3. Построение часового графика монтажа конструкций

Осуществляется на установку конструкций, монтаж которых производится с транспортных средств, в форме таблицы 1 , при этом достаточно рассмотреть монтаж только на одной из захваток.

Часовой график составляется только на основные (монтажные) процессы на основании предварительно разработанной схемы движения крана на захватке с указанием порядка монтажа элементов (рис. 1).

Рис. 1 - Порядок монтажа подкрановых балок ПБ1,2 и подстропильных ферм ФП1 на 1 захватке

Заполнение табл. 1 производится на основании калькуляции затрат труда.

Таблица 1 - Часовой график монтажа конструкций

№ пп	Наименование работ	Ед. измерения	Объем работ	Обоснование	Состав звена	Применяемые машины	Норма машинного времени, машчас	Продолжительность выполнения работ, час			Процент выполнения норм, %
								по нормам	принятая
1	2	3	4	5	6	7	8	9	10	11
1	Установка подкрановых балок Р до 5т	шт	24	Е4-1-6, т. 3, п. 3 г	Монт. 5р-1, 4р-1, 3р-2, 2р-1, Маш.6р-1	МКГ-25.01	1,482	35,6	56	112,3
2	То же, Р до 11 т	шт	12	То же, п. 4г	То же	То же	1,71	20,5
3	Установка подстропильных ферм	шт	6	Е4-1-6, т. 4п. 2б	Монт. 6р-1, 5р-1, 4р-1, 3р-1, 2р-1, Маш.6р-1	То же	1,14	6,8

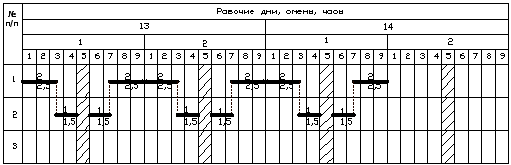

Продолжение табл.1
