Назначение, устройство и принцип работырибойлера т-20
Подогреватель Т-20 с паровым пространством представляет собой горизонтальный цилиндрический аппарат со сферическими днищами, внутри которого размещается трубный пучок теплообменных труб. В корпусе имеются технические штуцера и люк для обслуживания во время осмотра и чистки, устанавливают предохранительные клапаны для сброса давления (обычно два, контрольный и рабочий), манометр и уровнемер для наблюдения и регулировки уровня, для промывки продувки корпус снабжен дренажным штуцером, корпус подогревателя обеспечивает рациональную работу аппарата при достаточно большом испарении, для этого трубный пучок имеет низкую посадку. Высота свободных пространств над ним не должна быть меньше чем 35мм, в то же время необходимо, чтобы пучок был полностью погружен в жидкость на глубину не менее 100мм. Жидкость, подаваемая в корпус подогревателя после частичной или полной отпарки, через пластину проваливается в задний отсек, откуда ее откачивают. Уровень жидкости поддерживается автоматически с помощью регулятора уровня. Достаточным считается уровень до 0,5 диаметра корпуса, при котором возможна надежная откачка жидкости и предотвращается попадание паров в приемную линию насоса, для увеличения зеркала испарения при малых диаметрах корпусов подогреватели изготавливаются с коническим днищем, позволяющим опускать пучок до предела, для погашения струи попадающей в аппарат жидкости в нем устанавливается отбойный козырек. Он предназначен для равномерного распределения жидкости по поверхности пучка для удобства извлечения трубного пучка пользуются монтажным штуцером, через который пропускают трос и привязывают к концу пучка.

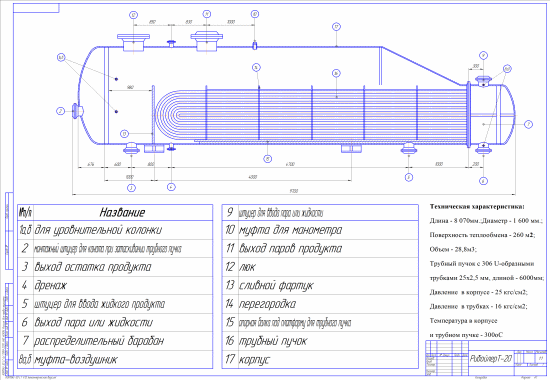

Техническая характеристика рибойлера Т-20:
Поверхность теплообмена –260 м2;
Корпус:диаметр –1600 мм; длина – 8070 мм; толщина стенки - 16 мм; объем - 28 м3; давление расчетное – 16 кг/см2; температура расчетная - 200оС;
Трубный пучок:количество трубок – 306 шт; диаметр трубок 25х2,5; объем – 0,9 м3; давление расчетное – 25 кг/см2; температура расчетная - 350оС.
