Исходные данные к работе:
№№ ПС |
Нагрузка при напряжении |
tg |
Состав нагрузки по категориям надежности в % |
Tмах,ч |
Напряжение на шинах ПС - А, кВ |
|||||||||||||
6-10 кВ |
110 кВ |
I |
II |
III |
Uнб |
Uнм |
||||||||||||
Pнб, МВт |
Pнм, МВт |
Pнб, МВт |
Pнм, МВт |
|||||||||||||||
А |
|
|
|
|
|
|
|
|
|
1,050 |
1,060 |
|||||||
9 |
0 |
0 |
1,6 |
0,8 |
0,4 |
0 |
70 |
30 |
4300 |
|
|
|||||||
10 |
0 |
0 |
1,3 |
0,7 |
0,38 |
0 |
75 |
25 |
4700 |
|
|
|||||||
11 |
6,5 |
3,2 |
1,5 |
0,8 |
0,37 |
20 |
65 |
15 |
6000 |
|
|
|||||||
12 |
0 |
0 |
1,3 |
0,7 |
0,39 |
0 |
65 |
35 |
5200 |
|
|
|||||||
Климатический район по гололеду: _________4_____________
Коэффициент приведения цен: ______________________
Стоимость потерь электроэнергии: _____________ руб./кВт·ч
Принципиальные схемы соединения подстанций:
Вариант 1 |
Вариант 2 |
|
|
Глава 1. Расчет длины воздушных линий электропередачи по известным координатам узлов нагрузки
Расчет длины трасс воздушных линий электропередач (ВЛ) производится по выражению:
|
(1.1) |
где i, j – номера подстанций, связанных воздушной линией электропередачи ;
xk, yk – координаты k-й подстанции;
1,3 – коэффициент, учитывающий отклонения трассы ВЛ от прямой.
Дальнейший расчёт длины линий приведён в виде таблиц 1.1 и 1.2. Структурные схемы сравниваемых вариантов в масштабе 1:2000000 приведены на рисунках 1.1,1.2.
Таблица 1.1 Определение длины воздушных линий (вариант 1 - радиальная схема) |
|||||||||
ПС |
Координаты ПС |
ПС |
Длины трасс ВЛ (по формуле 1.1) |
|
|||||
x |
y |
9 |
10 |
11 |
12 |
0 |
|
||
А |
7,5 |
20,5 |
А |
11,7 |
- |
- |
- |
- |
|
9 |
7,5 |
11,5 |
9 |
|
- |
5,6 |
9,8 |
- |
|
10 |
11,2 |
2,5 |
10 |
- |
|
- |
- |
- |
|
11 |
3,5 |
7,5 |
11 |
- |
- |
|
- |
- |
|
12 |
3,5 |
2,5 |
12 |
- |
- |
- |
|
|
|
0 |
5,9 |
7,9 |
0 |
- |
7,5 |
- |
- |
|
|
Таблица 1.2 Определение длины воздушных линий (вариант 2 - кольцевая схема) |
|||||||||
ПС |
Координаты ПС |
ПС |
Длины трасс ВЛ (по формуле 1.1) |
|
|||||
x |
y |
9 |
10 |
11 |
12 |
|
|||
А |
7,5 |
20,5 |
А |
11,7 |
- |
- |
- |
|
|
9 |
7,5 |
11,5 |
9 |
|
9,7 |
5,6 |
- |
|
|
10 |
11,2 |
2,5 |
10 |
- |
|
9,1 |
7,7 |
|
|
11 |
3,5 |
7,5 |
11 |
- |
- |
|
- |
|
|
12 |
3,5 |
2,5 |
12 |
- |
- |
- |
|
|
|

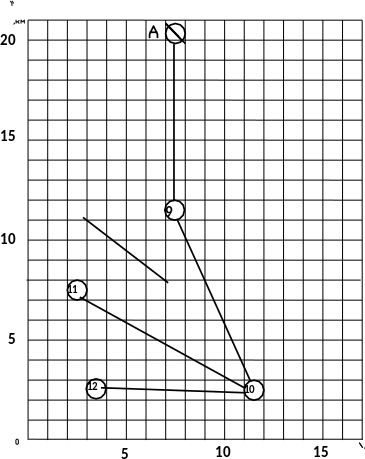

Рисунок 1.1 – Структурная схема сравниваемого варианта электрической сети (вариант1- радиальная схема)
Рисунок 1.2 – Структурная схема сравниваемого варианта электрической сети (вариант2-кольцевая схема)
