2.5 Теплотехнический расчёт стены

Требуется рассчитать сопротивление теплопередаче наружной стены здания гражданского назначения для климатических условий Могилевской области.

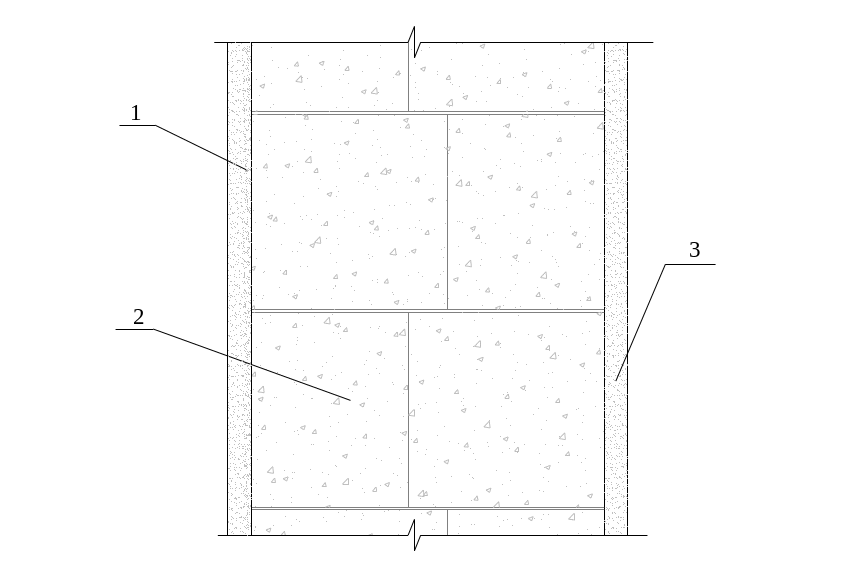

Конструкция перекрытия приведена на рисунке 1.

Рисунок 1

1 – Паропроницаемая штукатурка

2 – Блоки из ячеистого бетона

3 – цементно-известковый раствор

В соответствии с таблицей 4.1 СНБ 2.04.01-97 расчётная температура внутреннего воздуха составляет 18⁰C, расчётная относительная влажность -50% /12/.

Влажностный режим помещений в соответствии с таблицей 4.2 СНБ 2.04.01-97 – нормальный, условия эксплуатации ограждающих конструкций – А /12/.

Расчётные теплотехнические характеристики материалов приведены в таблице 3.

Таблица 2. 3. Характеристики материала покрытия

№ слоя	Наименование материалов	Плотность в сухом состоянии ρ,	Толщина слоя δ, м	Коэффициент теплопроводности  ,	Термическое сопротивле- ние отдельного слоя R ,
1	Паропроницаемая штукатурка	1700	0,02	0,87	0,023
2	Блоки из ячеистого бетона	700	0,45	0,18	2,5
3	цементно-известковый раствор	1700	0,02	0,87	0,023

Расчётные значения коэффициентов теплопроводности λ материалов стены принимаем по таблице А.1 СНБ 2.04.01-97 для условий эксплуатации – А /12/.

Термические сопротивления отдельных слоёв стены определяем по формуле (5.5) /12/ :

Нормативное сопротивление теплопередаче , для наружных стен согласно таблице 5.1 /12/ составляет 2,0 .

Расчётное сопротивление теплопередаче стены составляет

- к-т теплоотдачи внутренней поверхности ограждающей конструкции,

(таблица 5,4 /12/).

- термические сопротивления отдельных слоёв стены

- к-т теплоотдачи наружной поверхности ограждающей конструкции,

(таблица 5,7 /12/).

Условие выполняется, что соответствует требованиям СНБ 2.04.01-97 /12/.

2.6. Наружные и внутренние сети

2.6.1. Водопровод

Источником централизованного водоснабжения являются существующие сети. Качество воды в подземном источнике соответствует требованиям СанПиН 2.1.4.10704-01.

Водопроводная сеть, к которой в соответствии с техническими условиями предусмотрено подключение проектируемого здания, проложена вдоль площадки строительства из чугунных труб диаметром 100 мм на глубину 2.3-2.8 м до верха труб. На сети имеются пожарные гидранты.

2.6.2. Хоз-фекальная канализация

Бытовые сточные воды от здания поступают самотеком в проектируемую сеть бытовой канализации. Совместно с бытовыми сточными водами от других зданий, перекачиваются на существующие очистные сооружения бытовых сточных вод города.

2.6.3. Дождевая канализация

Система дождевой канализации, по проекту подключается к городской.

Технические решения по отоплению и вентиляции обеспечивают в помещениях параметры микроклимата в пределах допустимых норм, в соответствии с СанПиН 2.2.4.548 - 96, ГОСТ 30494 - 96.

Отопление зданий в основном обеспечивается водяными отопительными системами.

2.6.5. Вентиляция

Во всех помещениях предусматривается приточно-вытяжная вентиляция с механическим и естественным побуждением.

В помещениях предусматривается, как правило, баланс между расходом приточного и вытяжного воздуха.

Для систем вентиляции и систем теплоснабжения калориферов предусмотрено автоматическое регулирование.

2.6.6. Защита помещений от шума

Система вентиляции оборудуется шумоглушителями. Кожух вентилятора и воздуховоды в пределах венткамер покрываются вибропоглощающей мастикой. Соединение вентиляторов с сетью воздуховодов осуществляется гибкими вставками. Вентагрегаты устанавливаются на виброоснования.

2.6.7. Источники света. Осветительные приборы

Принято два вида освещения: эвакуационное и местное.

Распределение электроэнергии предусмотрено через силовые и осветительные щитки с автоматическими выключателями.

Эвакуационное освещение выделено из числа светильников общего освещения и питается самостоятельными группами независимо от сети рабочего освещения.

Светильники выбраны в соответствии с существующими номенклатурными типами, характеристикой среды и назначением помещений.
