ФГОУ СПО

«Кемеровский техникум строительства и эксплуатации

зданий и инженерных сооружений»

Специальность 270103 «Строительство и эксплуатация

зданий и сооружений»

Рабочая тетрадь

модульной образовательной программы

в специальной дисциплине

«Архитектура зданий»

Модуль1 «Общие сведения о зданиях и сооружениях,

строительных чертежах. Основания и фундаменты»

Кемерово 2009

Содержание

Введение	4
Результат 1 Знать понятие о зданиях и сооружениях, классифицировать здания, определять требования к ним, определять конструктивные элементы зданий, конструктивные типы и схемы зданий	5
Тема 1 Понятие о зданиях и сооружениях	5
Тема 2 Классификация зданий	7
Тема 3 Понятие об объемно-планировочном и конструктивном решениях здания	8
Тема 4 Требования, предъявляемые к зданиям, воздействия на здание	9
Тема 5 Конструктивные элементы здания, классификация их. Конструктивные типы и схемы зданий. Обеспечение пространственной жёсткости зданий	13
Результат 2 Знать виды и назначение размеров, стандарты СПДС, особенности оформления строительных чертежей	20
Тема 1 Общие сведения о строительных чертежах, модульная координация размеров в строительстве	20
Тема 2 Особенности оформления строительных чертежей	26
Тема 3 Особенности нанесения размеров на строительных чертежах	28
Тема 4 Условные графические обозначения и изображения	35
Результат 3 Знать понятие «основание», виды грунтов, определять требования к фундаментам, классифицировать их, различать фундаменты по конструктивному решению	39
Тема 1 Понятие об основаниях, требования к ним. Характеристика грунтов, используемых в качестве оснований. Способы искусственного укрепления грунтов	39
Тема 2 Фундаменты, требования к ним, классификация, глубина заложения фундаментов	42
Тема 3 Ленточные фундаменты, область применения, конструктивные решения, особенности возведения ленточных фундаментов	45
Тема 4 Столбчатые фундаменты, сплошные фундаменты, область применения, конструктивные решения	50
Тема 5 Свайные фундаменты, область применения, конструктивные решения	53
Тема 6 Подвалы, подполья, защита подвалов от грунтовой воды, отмостка, световые приямки	56
Результат 4 Знать принципы построения плана фундаментов, выполнять чертёж согласно требованиям стандартов и читать чертёж плана фундаментов	63
Тема 1 Понятие о чертеже «План фундамента», принцип его получения	63
Тема 2 Выполнение чертежа плана фундаментов	64
Словарь терминов	69
Список литературы	71

Введение

Данная рабочая тетрадь содержит краткое изложение материала тем модуля 1 «Общие сведения о зданиях и сооружениях, строительных чертежах. Основания и фундаменты. Чертёж плана фундаментов» модульной образовательной программы в специальной дисциплине «Архитектура зданий» для обучающихся по специальности 270103 «Строительство и эксплуатация зданий и сооружений».

В рабочей тетради представлен информационный материал и материал для проверки степени освоения материала результата.

Закрепляющий и проверочный материалы содержат задания теоретического и практического характера, что способствует проверке знаний обучающихся и оценки компетентности.

Подтверждение компетентности обучающиеся доказывают выполнением строительного чертежа плана фундаментов по индивидуальным заданиям и чтения чертежа плана фундаментов по индивидуальным картам.

Подтвердив компетентность по модулю 1, обучающийся переходит к обучению по следующему модулю 2 «Вертикальные ограждающие конструкции».

Содержание учебного материала модуля 1 соответствует требованиям Госстандарта среднего профессионального образования по специальности 270103 «Строительство и эксплуатация зданий и сооружений».

Результат 1 Знать понятие о зданиях и сооружениях, классифицировать здания, определять требования к ним, определять конструктивные элементы зданий, конструктивные типы и схемы зданий

Входной тест:

• Сформулировать понятие «здание».

• Назвать виды зданий.

• Указать различия названных зданий.

• Привести примеры сооружений.

• Объяснить различие между зданиями и сооружениями.

Изучение данного результата позволит обучающемуся:

• составить понятие о зданиях и сооружениях;

• классифицировать здания по определённым признакам;

• определять требования к зданиям;

• определять конструктивные элементы зданий;

• определять конструктивные типы и схемы зданий.

Прочитать учебный материал, составить конспект, подготовиться к закреплению материала.

Тема 1 Понятие о зданиях и сооружениях

Всё, что создано руками человека для каких-либо его нужд, называется постройкой.

Наземные постройки для жилья, отдыха, учёбы, работы, физического развития и т.д. называются зданиями. Приведите примеры зданий.

Постройки технического назначения называются сооружениями. Сооружения могут быть наземными и подземными. Приведите примеры сооружений.

Сооружения

Здания

Здания

1)________________ 1) _____________

2) ________________ 2) _____________

3) ________________ 3) _____________

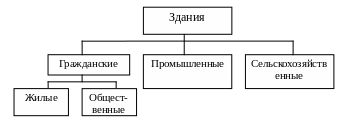

Здания в зависимости от назначения подразделяются на:

1) гражданские, состоят из жилых и общественных зданий;

2) промышленные;

3) сельскохозяйственные

Приведите примеры каждого вида зданий.

1) __________ 1) _________ 1) ________________ 1) _________________

2) __________ 2) _________ 2) ________________ 2) _________________

3) __________ 3) _________ 3) ________________ 3) _________________

Материал для закрепления:

1 Перечисленные постройки внести в таблицу 1 по принадлежности:

Плотина, туннель, кинотеатр, вокзал, перрон, жилой дом, больница, набережная, магазин, общежитие, фабрика, аэродром, аэровокзал.
