2.5.1 Способы организации сетей связи

Сетью связи (СС) называется совокупность систем коммутации и средств передачи, обеспечивающих с заданным качеством транспортировку сообщений от одного пользователя к другому. Для автоматизации процесса установления соединения между пользователями СС используются различные аппаратные и программные средства управления. При этом средства передачи, коммутации и управления распределены на значительной территории. Общее количество и содержание средств передачи в значительной степени определяется размещением средств коммутации на заданной территории.

Достоинствомполносвязного способа (рис. 2.9а) организации СС является высокая надежность установления соединения через обходные линии связи в случае перегрузок и повреждениях отдельных линий. Недостаток: большое количество СЛ, что увеличивает стоимость средств связи.

Для небольшой территорий в большей степени подходит радиальный способ построения СС (рис. 2.9б), значительно сокращающий число СЛ. При этом из-за отсутствия возможности организации обходной связи падает надежность.

Для увеличения надежности связи, при том же числе СЛ, целесообразен кольцевой способ построения СС (рис. 2.9в), обеспечивающий связь между всеми узлами при выходе из строя одной СЛ.

На большой территории на начальном этапе организации СС обычно используется радиально-узловой способ организации связи через узлы более высоких классов (рис. 2.9г).

При дальнейшем развитии СС используется комбинированный способ (рис.2.9д) организации сети, когда узлы разных классов соединяются как по полносвязной схеме, так и по кольцевому принципу.

Обычно телефонные сети емкостью 50…80 тыс. абонентов строится по полносвязной схеме. Более крупные СС обычно разбиваются на группы, связь между которыми осуществляется через узловые станции. При этом используется радиально-узловой способ организации СС.

Рис. 2.9 Способы организации сетей связи:

Цифровые СС обычно организуются на основе кольцевой топологии сети с использованием абонентского выносного оборудования. На базе телефонной сети организуются факсимильные сети и сети передачи данных (рис. 2.10).

В этой сети в качестве терминалов используется аппаратура передачи данных (П), узловые станции (УС) первого уровня называются районными, второго- областными, третьего – главными узлами связи.

С ети звукового и телевизионного вещания обычно организуются по радиально-узловому принципу.

Рис. 2.10. Сеть передачи данных на базе телефонной сети

2.5.2 Состав взаимоувязанной сети связи рф

В состав взаимоувязанной сети связи (ВСС) входит комплекс сетей общего и ограниченного пользования. Сети связи общего пользования включают телефонные сети общего пользования, передачи данных, а также сети радио и телевещания. В состав СС ограниченного пользования входят ведомственные СС, предназначенные для решения производственных задач, а также специальные СС правительственной связи, ФСБ и МВД (рис. 2.11).

Рис.2.11. Структура взаимоувязанной сети связи РФ

Архитектура ВСС включает три уровня (рис. 2.12):

- системы электросвязи;

- вторичные сети связи;

- первичные сети связи.

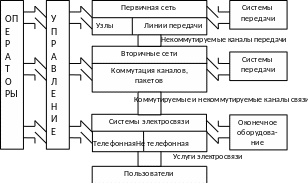

Рис. 2.12. Архитектура взаимоувязанной сети связи РФ

Системы электросвязи обеспечивают предоставление пользователям услуг связи. С помощью вторичных сетей обеспечивается транспортировка, коммутация и распределение сообщений в службах электросвязи.

Первичные сети обеспечивают вторичные сети каналами передачи. Через операторов связи осуществляется управление ВСС, а средствами реализации ВСС являются системы передачи разного уровня и оконечное оборудование.

В ВСС общие технические средства: сетевые станции, узлы и линии передачи, осуществляют передачу разных сообщений. Так как ВСС имеют многопрофильную структуру, то используется распределенная иерархическая система управления.

Первичная сеть включает сетевые узлы, станции и линии передачи, организованные на основе стандартных каналов и групповых трактов. Иногда первичную сеть называют транспортной сетью. Часть первичной сети может являться местной, если на территории района или города; внутризоновой, обеспечивающей соединение местных сетей внутри зоны: а также магистральной, соединяющей различные внутризоновые сети на территории РФ.

Магистральные, внутризоновые и местные первичные сети реализуются на своих сетевых узлах и станциях.

Сетевым узлом (СУ)- комплекс технических средств, для организации стандартных каналов и групповых трактов в интересах транзита сообщений.

Сетевая станция (ССТ), кроме функции организации представляет каналы и групповые тракты вторичным сетям.

На основе первичной сети организуются вторичные сети, которые обеспечивают передачу, коммутацию и распределение сообщений определенного вида. Вторичные сети делятся на коммутируемые и некоммутируемые.

Коммутируемая вторичная сеть состоит из терминалов, АЛ и коммутационных узлов (станций). Некоммутируемая вторичная сеть включает каналы и тракты передачи, выделенные из состава первичной сети.

Ко вторичным СС относятся: 1. телефонные; 2. передачи данных, телеграфные и передачи газет; 3. звукового и телевизионного вещания.

Рассмотрим подробнее каждую из перечисленных выше составляющих вторичных СС.

1. Телефонная сеть общего пользования, в которую входит сеть подвижной радиотелефонной связи общего пользования. На основе коммутируемых каналов ТФОП организуется цифровая сеть с интеграцией служб (ЦСИС), а также интеллектуальные сети связи, обеспечивающие мультимедиа технологии.

Мультимедиа технологии обеспечивают получение в одном терминале следующих видов информации: аудио, текст, данные, неподвижное изображение и видео.

2. Сети документальной электросвязи (СДЭС) включают службы передачи данных (ПД), телеграфные, телематические и передачи газет (ПГ).

Службы передачи данных организуются по коммутируемым и некоммутируемым каналам связи, а также по сетям с коммутацией пакетов.

Службы телеграфной связи (СТГС) включают:

службу передачи телеграмм общего пользования;

службу абонентского телеграфа (АТ)(используется внутри страны);

службу телекс (используется для связи с зарубежными странами со скоростью 300 бит/с);

службу передачи телеграмм по некоммутируемым каналам.

Телематические службы включают телетекст (в этом случае изображение не является телевизионным), телефакс, видеотекс, электронную почту.

Службы передачи газет используют факсимильный способ передачи оригиналов оттисков центральных газет по некоммутируемым каналам связи.

3. Сети звукового и телевизионного вещания организуются некоммутируемых каналах связи с помощью сети радиорелейных и спутниковых систем связи.
