Понижение давления в тормозной магистрали:

Состояние перекрышы – питательный клапан закрыт:

Авторежим пневматический 100.050-1м

Авторежим на вагонах серии 81-760/761 по своей сути является аналогом реле давления, и предназначен для сохранения одинаковой длины тормозных путей при различных загрузках вагона. Так же, давление воздуха на выходе авторежима равно давлению воздуха в пневморессорах пневмоподвешивания, плюс усилие регулировочной пружины.

Воздух из напорной магистрали поступает в полость под клапаном 18. Воздух от подушек пневмоподвешивания поступает через канал в корпусе в полость над диафрагмой 29. Воздух из полости под диафрагмой поступает через канал в корпусе к делителям давления и воздухораспределителю.

Работа авторежима

При поступлении воздуха от подушек пневмоподвешивания в управляющую полость над диафрагмой, диафрагма прогибается вниз, воздействуя на клапан. Клапан открывается и подключает напорную магистраль к полости под диафрагмой и, соответственно к делителям давления и к воздухораспределителю. После того как давление под диафрагмой уравняется с давлением над диафрагмой и усилием регулировочной пружины – диафрагма начнёт прогибаться вверх, воздействие её на клапан ослабнет и клапан под давлением пружины займет положение перекрыши. Соединение напорной магистрали и полости под диафрагмой прекратится.

При снижении давления в трубопроводе к делителям давления и воздухораспределителю соответственно снизится давление и в полости под диафрагмой, она прогнётся вниз, откроет клапан и произойдёт подпитка полости под диафрагмой, после чего клапан опять займёт положение перекрыши.

При снижении нагрузки от пассажиров на кузов вагона давление воздуха в подушках пневмоподвешивания снизится, соответственно снизится оно и в полости над диафрагмой. Диафрагма прогнется вверх, её нижний выступ откроет в клапане канал, соединённый с атмосферой, через который воздух из полости под диафрагмой начнёт выходить в атмосферу. Это будет продолжаться до тех пор, пока давление в полости под диафрагмой не сравняется с давлением в полости над диафрагмой и усилием регулировочной пружины, после чего клапан опять займёт положение перекрыши.

Локомотивным бригадам следует помнить, что при прекращении подачи воздуха от подушек пневмоподвешивания в управляющую полость авторежима из-за какой-либо неисправности, давление воздуха в полости под диафрагмой и, соответственно, в трубопроводе ведущем к делителям давления и воздухораспределителю будет равно только лишь усилию регулировочной пружины (около 0,5 атм). Столько же будет и в тормозных цилиндрах при экстренном торможении.

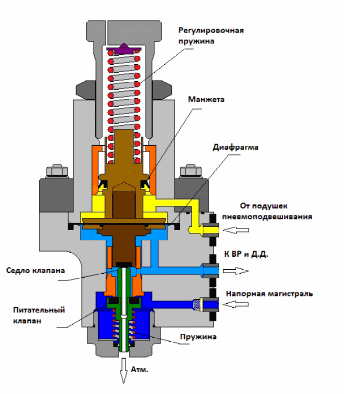

Режим перекрыши:

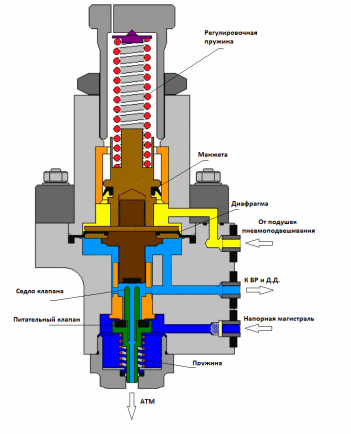

Увеличение давления в подушках пневмодвешивания:

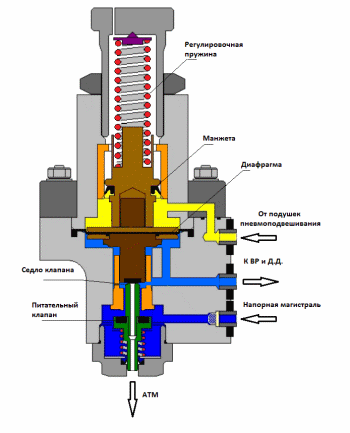

Уменьшение давления в подушках пневмоподвешивания:
