3.8 Светодиодные источники повышенной яркости и белого света
Острая потребность в широкой номенклатуре информационных экранов, дисплеев, осветительных приборов обуславливает необходимость создания особо ярких светодиодов (ОЯ СИД) различной цветовой гаммы, в том числе белого свечения

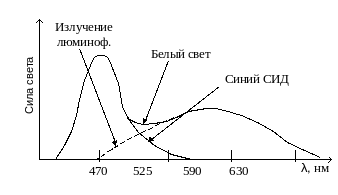

Зеленые, белые, синие ОЯ СИД изготавливаются на структурах In G2 N. Они имеют существенно большие прямые падения напряжения на Uпр по сравнению с красными, желтыми и оранжевыми (см. таблицу 4.7). Необходимость ограничения прямого тока объясняет целесообразность питания СИД от источников тока.
Для каждой конструкции СИД характерна определенная диаграмма излучения. Некорректно говорить о силе света, не определяя угол излучения, и наоборот. Следует обращать внимание, на каком уровне от IVmax фиксируется полный угол излучения.
Таблица 3.7 – Типичные и максимальные значения Uпр при токе 20 мА для СИД всех длин волн
Длина волны излучения λ, нм |
Цвет свечения |
Uпр, В |
Примечание |
|
Тип. |
Макс. |
|||
470 |
Белый |
3,5 |
4,0 |
Синий кристалл + люминофор |
Зеленый |
- |
|||
505 |
Alpen green |
- |
||
525 |
Зеленый |
- |
||
565 |
Желто-зеленый |
1,95 |
2,5 |
- |
570 |
Желтый |
AS AlinGap |
||
590 |
Желто-оранжевый |
TS AlinGap |
||
2,1 |
2,6 |
AS AlinGap |
||
605 |
Оранжевый |
1,95 |
2,5 |
ТS AlinGap |
2,1 |
2,6 |
AS AlinGap |
||
615 |
Красный |
1,95 |
2,5 |
ТS AlinGap |
625 |
|
1,95 |
2,5 |
ТS AlinGap |
2,1 |
2,6 |
- |
||
640 |
1,95 |
2,5 |
- |
|
660 |
1,95 |
|
||
Дисперсия излучения не измеряется для каждого светодиода, поскольку это трудоемкий процесс. В реальности наблюдаются значительные отклонения от справочных данных, особенно в случае узконаправленных (2Θ1/2 < 100) СИД. Типичная дисперсия для СИД типов КИПД87, КИПД89 и КИПД91 приведена на рис. 3.13
Рис. 3.13. Типичная диаграмма излучения
При выборе ОЯ СИД особое внимание уделяют типу колбы и конструкции. Колба должна быть прозрачной, если:
- нужна максимальная сила света при сравнительно небольшом ( 300) угле излучения;
- СИД используется с вторичной оптикой (цветными и матовыми фильтрами) или в качестве лекального исправления источника света, например как фонарик;
- прозрачная колба используется в СИД всевозможных подсветок и светодиодов.
Колба должна быть матовой, если СИД мультицветный. Колба должна быть скрашенной в цвет свечения кристаллов для всех сигнальных СИД, а так же для ОЯ СИД применяемых в изготовлении таблобегущих строк и др., использующих эффект контраста СИД на темном фоне. В случае матовых СИД возможен эффект паразитной засветки солнечными лучами («фантом – эффект»)
В таблице 3.8 приведены параметры распространенных сигнальных СИД. С точки зрения экономии места на лицевой панели прибора или устройства, выгодно вместо нескольких, например, красного и зеленого, применять один мультицветный СИД круглой или прямоугольной формы.
Таблица 3.8 – Основные характеристики сигнальных светодиодов
К |
l, Цвет свечения (λ, нм) |
Сила света, мкд |
Рабочий ток, мА |
Угол обзора, град. |
Ø 3 мм (КИПД42) |
Красный (660) |
5…100 |
1…20 |
40 |
Желтый (590) |
||||
Желто-зеленый (570) |
||||
Зеленый (565) |
||||
Низкопрофильные СИД Ø 5 мм (КИПД88) |
Красный (660) |
10…100 |
60 |
|
Желтый (590) |
||||
Желто-зеленый (570) |
||||
Зеленый (565) |
||||
Ø 5 мм (КИПД40) |
Красный (660) |
40 |
||
Желтый (590) |
||||
Желто-зеленый (570) |
||||
Зеленый (565) |
||||
Плоские СИД Ø 10 мм (КИПМ15) |
Красный (660) |
30 |
||
Желтый (590) |
1…100 |
|||
Желто-зеленый (570) |
||||
Зеленый (565) |
||||
Прямоугольные СИД 2,2 × 5 мм |
Красный (660) |
50 |
||
Желтый (590) |
||||
Желто-зеленый (570) |
||||
Зеленый (565) |
||||
Многокрисальные СИД Ø6 мм (КИПМ25) |
Красный (660) |
120 |
||
Желтый (590) |
||||
Желто-зеленый (570) |
||||
Зеленый (565) |
||||
Двухцветные СИД Ø5 мм (КИПД41) |
Красно-зеленые (660/565), любые другие варианты |
1…50 |
10, 20 |
60 |
Ø20 мм 1-, 2-, 4-, 6-кристальные (КИПМ 20) |
Красный (660) |
1…100 |
120 |
|
Желтый (590) |
||||
Желто-зеленый (570) |
||||
Зеленый (565) |
Параметры ярких СИД красного и желтого цветов свечения в матовом окрашенном корпусе приведены в таблице 3.9
Таблица 3.9 – Основные характеристики ярких светодиодов красного и желтого цветов свечения в матовом окрашенном корпусе
Шифр сигнала |
Цвет свечения (λ, нм) |
Структура |
Прямое напряжение, UПР, В |
Сила света, кд, при токе 20 мА (10 мА) |
Угол обзора, град |
|
Тип. |
Макс. |
|||||
К |
Красный (625) |
ТS AlinGap |
2,1 |
2,8 |
1,0…1,5 |
30 |
КИПМ45П30 |
1,5…2,0 |
|||||
КИПМ45Р30 |
2,0…3,0 |
|||||
КИПМ45Н30 |
Желтый (590) |
1,0…1,5 |
||||
КИПМ45П30 |
1,5…2,0 |
|||||
КИПМ45Р30 |
2,0…3,0 |
|||||
КИПМ45Н30 |
Красный (625) |
2,0 |
2,5 |
(1,0…1,5) |
||
КИПМ45П30 |
(1,5…2,0) |
|||||
КИПМ45Р30 |
(2,0…3,0) |
|||||
КИПМ45Н30 |
Желтый (590) |
(1,0…1,5) |
||||
КИПМ45П30 |
(1,5…2,0) |
|||||
КИПМ45Р30 |
(2,0…3,0) |
|||||
Они используют окрашенные рассеивающие линзы, излучающие световой поток, достаточный для изготовления недорогих информационных табло. Потенциальные возможности высокоэффективных структур позволяют получать силу света порядка 2 кд при токе не только 20 мА, но и 10 мА., что увеличивает надежность изделий на СИД .
Совершенствование светодиодов проходило по двум направлениям – увеличение внешнего квантового выхода и расширения спектра излучения. Велик вклад в работу и советских ученых в частности Ж.И. Алферова, еще в 70-е годы разработавшего так называемые многопроходные двойные гетероструктуры, позволяющие значительно увеличить внешний квантовый выход за счет ограничения активной области рекомбинации. Использовались гетероструктуры на основе арсенидов галлия-алюминия, при этом был достигнут внешний квантовый выход до 15 % для красной части спектра (световая отдача до 10 лм/Вт) и более 30% - для инфракрасной. Показателен факт присуждения Жоресу Ивановичу Алферову Нобелевской премии в 2000г., когда стали очевидными важность и огромное значение его работ для развития науки и техники.
Исследование других гетероструктур привели к созданию эффективных светодиодов, излучающих в других областях спектра. Так, светодиоды, на основе фосфидов алюминия – галлия – индия (разработка компании Hewlett-Packard) излучали красно-оранжевый, желтый и желто-зеленый свет. Они имели световую отдачу до 30 лм/Вт (и внешний квантовый выход до 55%), превосходя лампы накаливания. При этом необходимо понимать, что в отличие от ламп накаливания светодиоды излучают свет в относительно узкой полосе спектра, ширина которой составляет 20…50 нм. Они занимают промежуточное положение между лазерами, свет которых монохроматичен (излучение со строго определенной длинной волны), и лампами различных типов, излучающих белый свет (смесь излучений различных спектров). Иногда такое «узкополосное» излучение называют «квазимонохроматическим».
Современный уровень технологий производства ОЯ СИД в мире позволяет повсеместно заменять лампы накаливания более надежными и малопотребляющими источниками света. Мировые лидеры по производству СКД, такие как Nichia и Lumileds, заявляют, что век ламп накаливания на исходе (им осталось жить меньше 10 лет).
Так световая отдача лампы накаливания с красным светофильтром составляет всего 30 лм/Вт, в то время как красные светодиоды сегодня дают 30 лм/Вт и более. Например, новейшие приборы Luxeon производства американской компании Lumileds (совместное предприятие Agilent Technologies и Philips Lighting) обеспечивают 50 лм/Вт для красной и даже 65 лм/Вт для оранжево-красной части спектра. Впрочем, и это не рекорд – для желто-оранжевых светодиодов планка 100 лм/Вт уже взята.
Долгое время развитие светодиодов сдерживалось отсутствием приборов, излучающих в синем диапазоне. Эту проблему решил в 90-х годах прошлого века Ш. Накамура из компании Nichia Chemikal (а позднее и специалисты Hewlett Packart) с помощью гетероструктуры на основе нитрида индия – галия InGaN
В сине – зеленой области спектра удалось добиться внешнего квантового выхода до 20 % и вплотную приблизиться по эффективности к люминесцентным лампам (световая отдача 70…90 лм/Вт.)
Изобретение синих светодиодов замкнуло «RGB круг» и сделало возможным создание светодиодов белого света. На данный момент существуют три способа получения белого света с помощью светодиодов.
Первый из них – смешивание в определенной пропорции излучения красного, зеленого и синего светодиодов. При этом могут быть использованы как отдельные светодиоды разных цветов, так и трехкристальные светодиоды, объединяющие кристаллы красного, синего и зеленого свечения в одном корпусе.
На рис. 3.13 показана зависимость спектральной плотности излучения от длины волны, необходимая для получения белого света путем смешивания в определенной пропорции излучения красного, зеленого и синего светодиодов.
Рис. 3.13. Получение белого света
Основой более дешевого и распространенного светодиода белого света является полупроводниковый кристалл структуры InGaN, излучающий на длине волны 460…470нм (синий свет) и нанесенный сверху на поверхность кристалла люминофор на основе YAG (иттрий – гадолиниевых грантов), активизированный Ge3+, излучающий в широком диапазоне видимого спектра и имеющий максимум в его желтой части.
На рис. 3.14 проиллюстрировано получение белого света с помощью кристалла синего светодиода и нанесенного на него слоя желтого люминофора.
Рис. 3.14. Получение белого света с помощью кристалла синего светодиода
и нанесенного на него слоя желтого люминофора
Человеческий глаз комбинацию такого рода воспринимает как белый цвет.
Такие светодиоды намного дешевле трехкристальных, обладают хорошей цветопередачей, а по светоотдаче (до 30 лм/Вт) они уже обогнали лампы накаливания (15 лм/Вт).
Еще один метод получения белого света – возбуждение трехслойного люминофора светодиодом ультрафиолетового спектра (УФ-СИД).
На рис. 3.15 показано получение белого света с помощью светодиода и RGB-люминофора.
Рис. 3.15. Получение белого света с помощью светодиода и RGB-люминофора
Кристалл светодиода – практически точечный источник света, поэтому корпус может быть очень миниатюрным. Конструкция корпуса светодиода должна обеспечить минимальные потери излучения при выходе во внешнюю среду и фокусирование света в заданном телесном угле. Кроме того, должен быть обеспечен эффективный отвод тепла от кристалла. Самая распространенная конструкция светодиода – традиционный пятимиллиметровый корпус.
Световая отдача белого светодиода Luxeon III при номинальном прямом токе 0,7 А составляет 25 лм/Вт, световой поток при этом равен 65 лм.
Светоотдача Luxeon III уже превосходит светоотдачу классических и галогенных ламп накаливания, и в ближайшее время Lumileds Lighting планирует вплотную подойти к светоотдаче люминесцентных ламп 80…100 лм/Вт.
