Выбор автотрансформаторов связи

Выбор мощности трансформатора связи между РУ производится по максимальному перетоку между распределительными устройствами высшего и среднего напряжения, которые определяются по наиболее тяжёлому режиму. Расчетная мощность определяется для трех режимов: максимальная, минимальная нагрузка СН и отключение энергоблока присоединённого к шинам СН при максимальной нагрузке потребителей (аварийный режим).

Минимальный режим:

S_расч1= , (9)

где P_г - сумма активной мощности генераторов, МВт;

Р_сн - сумма активной мощности трансформаторов собственных нужд, МВт;

Р_min - активная мощность местной нагрузки в режиме минимальных нагрузок, МВт;

Q_г - сумма реактивных мощностей генераторов, МВАр;

Q_сн - сумма реактивных мощностей трансформаторов собственных нужд, МВАр;

Q_min- реактивная мощность местной нагрузки в режиме минимальных нагрузок, МВАр.

(10)

P_min = 1530 % P_уст, где P_уст – суммарная мощность генераторов, подключенных к распределительному устройству среднего напряжения. Максимальный режим:

S_расч2= , (11)

где P_mах - активная мощность местной нагрузки в режиме максимальных нагрузок, МВт;

Q_max - реактивная мощность местной нагрузки в режиме максимальных нагрузок, МВАр.

(12)

P_max = 4060 % P_уст, где P_уст – суммарная мощность генераторов, подключенных к распределительному устройству среднего напряжения.

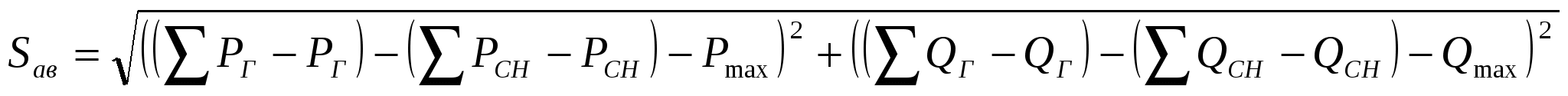

Аварийный: Аварийный режим рассчитывается при условии, что один генератор, подключенный к распределительному устройству среднего напряжения, аварийно отключен.

Определмяем расчетную максимальную мощность наиболее загруженного режима:

S_т = , (13)

где К_п – коэффициент аварийной перегрузки силового трансформатора, с учётом 40% перегрузки.

В результате расчетов мы выбираем автотрансформатор связи, заносим в таблицу 3.4. все номинальные значения выбираем из [Б.Н. Неклепаев, табл. 3.8]

Таблица 3.4 – Технические данные автотрансформатора связи

Тип автотрансформатора	Номинальная мощность, МВА	Напряжение, кВ		Потери		Uk, %				iхх, %
		ВН	НН	ХХ	КЗ	ВН-СН	ВН-НН	СН-НН
