Зона превышения пду в вертикальной плоскости для антенны уп "Велком" Сектор 2 в азимуте 160°

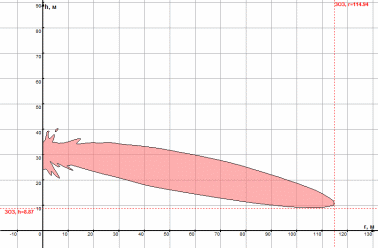

Зона превышения ПДУ в вертикальной плоскости.
Исходные данные вертикальной плоскости расчета
Параметр |
Значение |
Примечание |
Азимут, º |
160° |
|
Минимальная высота ЗОЗ h, м |
8.87 |
|
Максимальное расстояние ЗОЗ r, м |
114.94 |
|
Распределение суммарного ЭМИ в вертикальной плоскости, в азимуте ψп=160°, мкВт/см²
r, м |
h1, м |
h2, м |
h3, м |
h4, м |
h5, м |
h6, м |
h7, м |
h8, м |
|
2.000 |
6.600 |
8.600 |
15.000 |
20.000 |
25.000 |
27.000 |
29.000 |
0.000 |
0,411 |
0,638 |
0,787 |
1,932 |
3,707 |
13,979 |
34,102 |
7,701 |
10.000 |
0,798 |
1,277 |
1,191 |
4,287 |
3,115 |
11,890 |
83,456 |
294,847 |
20.000 |
0,949 |
1,134 |
1,607 |
4,086 |
4,965 |
93,442 |
219,821 |
93,652 |
30.000 |
1,098 |
1,021 |
0,781 |
5,787 |
6,800 |
119,831 |
80,514 |
47,173 |
40.000 |
0,618 |
0,680 |
1,384 |
4,646 |
25,864 |
61,899 |
44,148 |
29,233 |
50.000 |
0,662 |
0,850 |
0,678 |
6,889 |
41,299 |
36,097 |
27,058 |
18,471 |
60.000 |
0,593 |
0,547 |
1,090 |
13,152 |
34,851 |
22,835 |
17,391 |
12,006 |
70.000 |
0,359 |
1,217 |
2,157 |
19,169 |
24,754 |
15,018 |
11,431 |
8,048 |
80.000 |
0,693 |
2,127 |
4,249 |
19,289 |
17,525 |
10,234 |
7,747 |
5,522 |
90.000 |
1,099 |
4,020 |
7,227 |
16,358 |
12,440 |
7,189 |
5,400 |
3,960 |
100.000 |
1,838 |
6,362 |
9,298 |
12,783 |
8,971 |
5,201 |
3,928 |
2,920 |
110.000 |
3,102 |
7,837 |
9,743 |
9,864 |
6,660 |
3,888 |
2,951 |
2,221 |
120.000 |
4,474 |
8,135 |
9,009 |
7,611 |
5,040 |
2,968 |
2,284 |
1,737 |
130.000 |
5,358 |
7,590 |
7,757 |
5,931 |
3,915 |
2,320 |
1,811 |
1,393 |
140.000 |
5,639 |
6,679 |
6,497 |
4,630 |
3,083 |
1,852 |
1,465 |
1,137 |
150.000 |
5,485 |
5,714 |
5,367 |
3,711 |
2,492 |
1,511 |
1,208 |
0,945 |

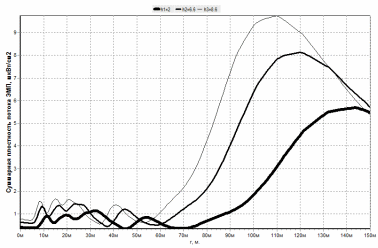

График распределения суммарного ЭМИ в вертикальной плоскости в азимуте ψп=160°, мкВт/см²
