Лабораторная работа №1
ИССЛЕДОВАНИЕ ЭЛЕКТРОМАГНИТНОГО ВОЗДЕЙСТВИЯ ПЛОСКОПАРАЛЛЕЛЬНОГО МАГНИТНОГО ПОЛЯ НА КАТУШКУ ИНДУКТИВНОСТИ
1.1 Цель работы
Исследование электромагнитного воздействия плоскопарал-лельного магнитного поля на катушку индуктивности.
1.2 Приборы и оборудование
Модель для исследования плоскопараллельных магнитных полей на основе колец Гельмгольца, генератор сигналов С-4392, мультиметр М-890F.
1.3 Пояснения к работе
Для создания однородных относительно слабых магнитных полей (до ~1600 А/м) широко используются системы катушек из соосных кольцеобразных или квадратных секций. Взаимное расположение, а также размеры секций и количество витков выбирают из условия однородности поля. Кроме аксиальной симметрии такие системы обладают обычно дополнительной симметрией относительно центральной плоскости (z = 0), так как составляются из симметричных пар секций.
Катушки Гельмгольца представляют систему из двух симметричных относительно плоскости z = 0 токовых витков, у которых расстояние между центрами витков по вертикали 2h равно радиусу витка R (рис.1.1). Вертикальная компонента поля в точке z на оси симметрии (r = 0) равна
|
(1.1) |
В точке z = 0 получим
|
(1.2) |
.
Катушки Гельмгольца, приведенные на рисунке 1, используются также для компенсации магнитного поля Земли (горизонтальной или вертикальной компоненты) в различных измерительных устройствах и электрофизических установках.

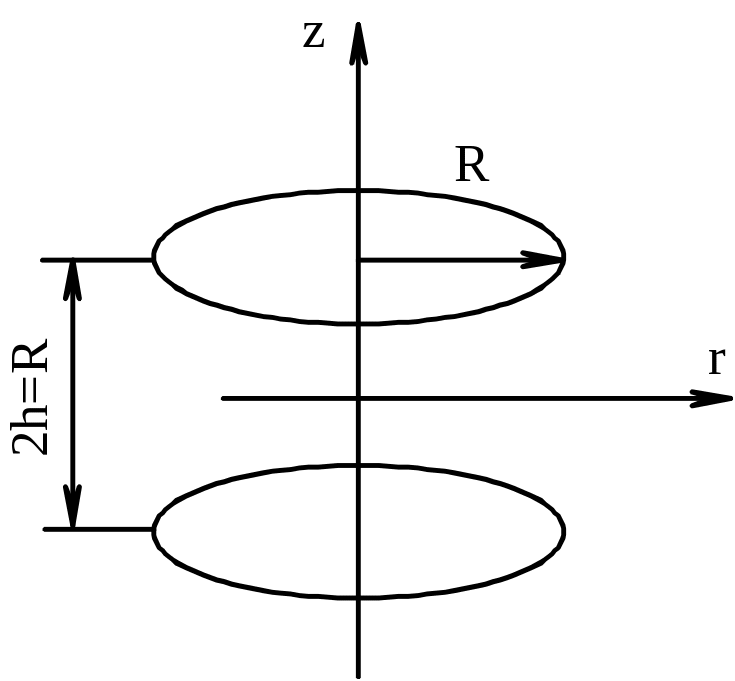

Рис. 1.1.
1.4. Содержание работы
В ходе выполнения работы подать сигнал частотой 1071 Гц, вырабатываемого генератором сигналов С-4392, на испытательную модель, содержащую, в качестве объекта испытаний, дроссель. Параметры испытуемого дросселя: W - количество витков, d – диаметр, мм, S=π∙r2 – площадь поперечного сечения, мм2. Радиус токовых колец R = 0,26 м, расстояние между кольцами h = R/2 = 0,26/2 = 0,13 м. Результаты измерений двух опытов свести в табл.1.1.
Таблица 1.1
|
I1, A |
U1, В |
I2, A |
U2, В |
Дроссель с ферритовым сердечником |
|
|
|
|
Дроссель без сердечника |
|
|
|
|
Ортогональное расположение дросселя |
|
|
|
|
Используя соотношение (1.2) произвести расчет напряженности магнитного поля колец Гельмгольца, результат сравнить с опытными данными.
