4. Визначення початкового заглиблення самопливної вуличної мережі
Мінімальне заглиблення трубопроводів визначають з таких двох умов:
- Забезпечення приєднання до вуличних трубопроводів внутрішніх квартальних мереж. Мінімальне заглиблення лотка труби у диктуючій точці, м, не може бути меншим, ніж обчислене за формулою:
,
(20)
де imin – мінімальний похил трубопроводу внутрішньої квартальної мережі (діаметр внутрішньої квартальної мережі 150 мм, тоді imin = 0,008 [5, п. 8.5.1]); l – довжина квартальної мережі (рис. 2), м; zп, zк – позначки поверхні землі відповідно на початку і в кінці квартальної мережі (рис.2), м; Δ – різниця відміток лотків внутрішньо-квартальної та вуличної мереж у точці їх з’єднання, м; hmin – мінімальна глибина закладання трубопроводу на початку внутрішньої квартальної мережі, м, яку визначають за найбільшим значенням з отриманих за двома умовами:
-
виключення промерзання труб:
,
(21)
де hпр – глибина промерзання ґрунту [4, рис. 4.4]; a – товщина шару ґрунту, яка залежить від діаметра трубопроводу і дорівнює 0,3 м при діаметрах до 500 мм і 0,5 м при більших діаметрах.
-
виключення руйнування труб
внутрішньоквартальних мереж діаметром
d,
м
:
,
(22)
- Виключення руйнування труб під дією зовнішніх навантажень для труб діаметром d, м, для вуличних мереж:
Hmin= 1,5+d, м, (23)

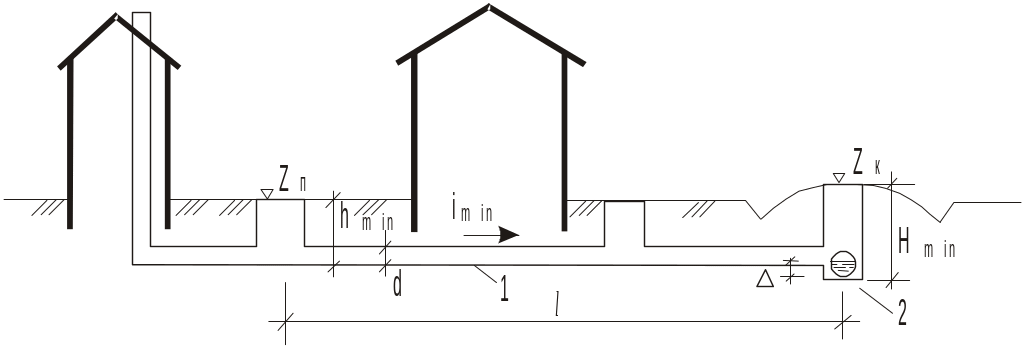

Рис. 2.
Схема для визначення Hmin:
1 – трубопровід внутрішньої квартальної
мережі; 2 – вуличний трубопровід
Розрахунковим є максимальне з отриманих значень Hmin.
П
риклад
9. Визначити
мінімальне заглиблення Hmin
самопливної вуличної мережі в м. Київ
(рис.3). Діаметр вуличного колектора
200мм.
Розв’язок. Знаходимо величини мінімального заглиблення дворової мережі hmin :
- виключення промерзання труб (ф. 21), м:
=0,9-0,3=0,6.
(глибина промерзання ґрунту для м. Київ рівна 0,9 м [4, рис. 4.4]), товщина шару ґрунту дорівнює а = 0,3 м при діаметрі 200 мм.
Рис. 3. Розрахункова схема забудови кварталу та дворової мережі.
- виключення руйнування труб під дією зовнішніх навантажень (ф. 22), м:
=0,7+0,15=0,85.
Визначаємо
Hmin
з
умови забезпечення
приєднання до вуличних трубопроводів
внутрішніх квартальних мереж,
прийнявши більше значення hmin=0,85
м. Диктуючим вважаємо внутрішньоквартальний
трубопровід від т.1 до т. 12. Його довжина
l=220м,
відмітка землі на початку мережі
(т.1)
zп
= 113,0,
в кінці (т.12) zк
= 112,15
м. Похил внутрішньоквартальнлго
трубопроводу діаметром 150 мм приймаємо
=0,008.
=0,85+0,008∙220–(113,0–112,15)+0,05=1,81м.
Різниця відміток лотків внутрішньоквартальної (d=150мм) та вуличної мереж (d=200мм) у точці їх з’єднання дорівнює Δ=0,2-0,15=0,05м.
За умови виключення руйнування трубопроводів вуличних мереж під дією зовнішніх навантажень (1,5 м до шелиги): Hmin= 1,5+0,2=1,7 м.
З двох умов вибираємо більше мінімальне значення заглиблення вуличної мережі – Hmin =1,81м.
