Объём грунта вычисляется на каждом переломе продольного профиля по формулам

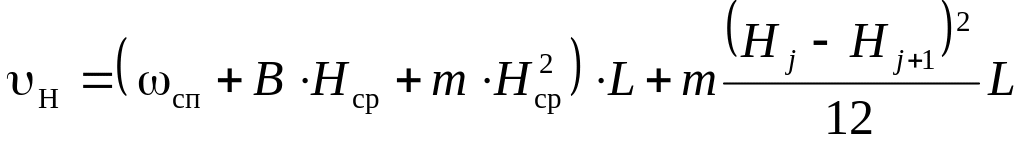

для насыпи:
;
(43)

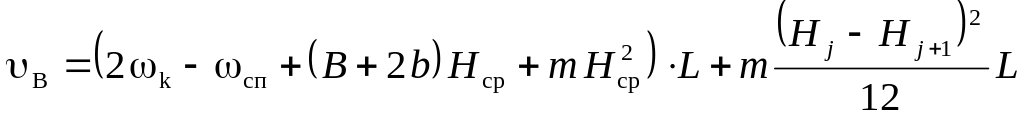

для выемки
(44)
где В – ширина земляного полотна, м; m – коэффициент крутизны откоса земляного полотна; НJ , НJ +1 – рабочие отметки, м; Нср = (НJ + НJ +1 ) /2 – средняя рабочая отметка, м; L – расстояние между двумя рабочими отметками, м; С П – площадь сливной призмы, м 2; к – площадь кювета, м 2;

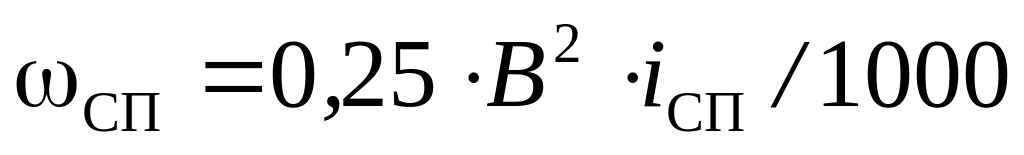

(45)

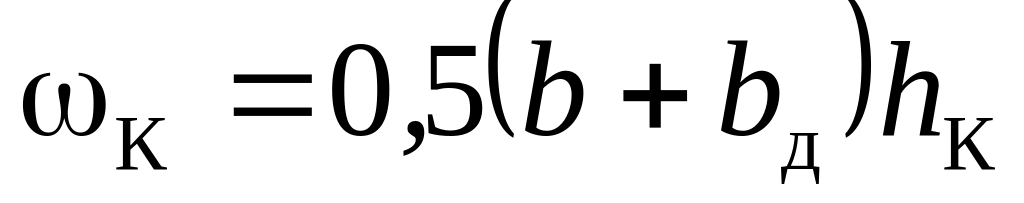

(46)
где iС П – продольный уклон сливной призмы, ‰; h К – глубина кювета, м; bд – ширина кювета по дну, м; b – ширина кювета по верху, м.
Перед возведением насыпи и раскрытием выемки снимается растительный слой. Объём растительного слоя:

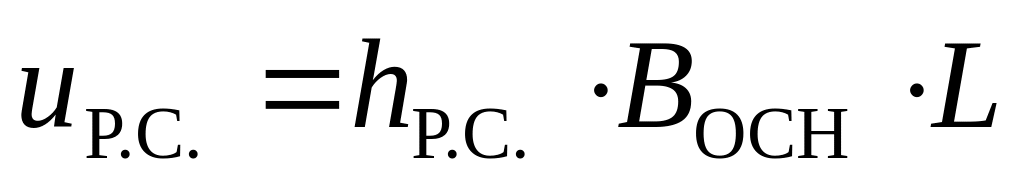

(47)
где h Р.С – толщина растительного слоя, м; ВОСН – ширина основания насыпи или раскрытия выемки, м; ВОСН = B +2 m HС Р – ширина основания насыпи, м; ВОСН = B +2 b+2 m HС Р – ширина раскрытия выемки, м;
Таблица 3
Объём земляных работ
Ширина земляного полотна, В =… м. Ширина кювета по верху, b = . . . м.
Площадь сливной призмы, С П =… м 2. Площадь кювета К = . . . м 2.
Толщина растительного слоя, h Р.С = . . . м.
Пикет, ПК |
Плюс +, м |
Рабочая отметка, НJ, м |
Длина L, м |
Средняя отметка НС Р, м |
/НJ – НJ +1 /, м |
m |
В Н С Р, м 2 |
/Н С Р /.(В+2b), м 2 |
mНс р2 , м 2 |
Поправка, м 2 |
ВОСН , м |
Объём, м 3 |
||
Растительного слоя |
Насыпи |
Выемки |
||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L u Р.С u Н u В
