2.5 Расстановка перекачивающих станций по трассе нефтепровода.

Расстановка перекачивающих станций выполняется графически на сжатом профиле трассы. Рассмотрим реализацию этого метода для случая округления числа перекачивающих станций в большую сторону на примере одного эксплуатационного участка.

Расстановка перекачивающих станций по трассе нефтепровода выполняется в следующем порядке.

1. По известной производительности нефтепровода определяется значение гидравлического уклона i. Величина гидравлического уклона в случае варианта циклической перекачки вычисляется исходя из наибольшей производительности нефтепровода, т.е. Q₂

2. Строится треугольник гидравлического уклона abc (с учетом надбавки на местные сопротивления) в принятых масштабах длин и высот сжатого профиля.

3. Из начальной точки трассы вертикально вверх в масштабе высот строится отрезок равный активному напору перекачивающей станции H_ст1. Из вершины отрезка H_ст1 проводится линия, параллельная гипотенузе гидравлического треугольника, до пересечения с профилем трассы. Точка М соответствует местоположению второй перекачивающей станции.

4. Из вершины отрезка H_ст1 вертикально вверх откладывается отрезок, равный h_п в масштабе высот. Линия, проведенная параллельно i из вершины H_ст1+ h_п показывает распределение напора на первом линейном участке.

5. Аналогично определяется местоположения остальных перекачивающих станций в пределах эксплуатационного участка.

6. Место положения перекачивающих станций на границе эксплуатационных участков определяется построением отрезка СВ, который проводится из вершины отрезка CN=H_ст1+h_п – h_ост , параллельно i до пересечения с профилем трассы.

7. При правильно выполненных расчетах и построениях на конечном пункте трубопровода остается остаточный напор h_ост.

Рассмотрим реализацию этого метода для случая округления числа перекачивающих станций в меньшую сторону на примере одного эксплуатационного участка.

В этом случае рассчитывается длина лупинга и гидравлический уклон на участке с лупингом. Дополнительно строится гидравлический треугольник abd. Его гипотенуза bd определяет положение линии гидравлического уклона на участке с лупингом i_л

Из точек С₁ и В₁ строится параллелограмм C₁F₁B₁K₁ стороны F₁B₁ и C₁K₁ которого параллельны линии bd, а стороны C₁F₁ и B₁K₁ равны протяженности лупинга в горизонтальном масштабе.

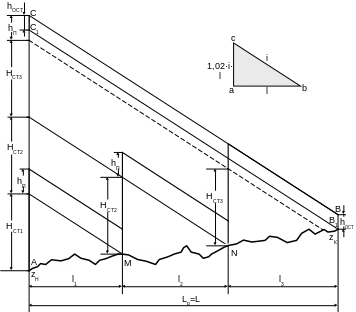

Рис. 3 Расстановка перекачивающих станций по трассе нефтепровода постоянного

диаметра

При размещении лупинга в начале трубопровода, линия падения напора будет изображаться ломаной C₁F₁B₁, а в случае расположения его в конце нефтепровода – ломаной B₁K₁C₁. По правилу параллелограмма лупинг можно размещать в любом месте трассы, поскольку все варианты гидравлически равнозначны. Лупинг также можно разбивать на части. Предпочтительнее размещать лупинг (или его части) в конце трубопровода (перегонов между перекачивающими станциями).

Расстановка перекачивающих станций по трассе нефтепровода в случае прокладки лупинга выполняется в следующем порядке.

1. Из точек С₂ и С₃ строятся части аналогичных CFBK параллелограммов до пересечения с профилем трассы. Таким образом, вторую перекачивающую станцию можно разместить в зоне возможного расположения В₂К₂, а третью – в зоне В₃К₃. Предположим, что исходя из конкретных условий, станции решено расположить в точках X и Y

2. Проводя из точки X линию, параллельную i_л до пересечения с линией С₂В₂ определяется протяженность лупинга i_л1.

3. Аналогичные построения выполняются для размещения остальных лупингов и перекачивающих станций.

4. Сумма длин отрезков i_л1, i_л2, i_л3 должна равняться расчетной длине лупинга i_л, найденной из выражения (1.20)

Рис. 4 Расстановка перекачивающих станций и лупингов по трассе нефтепровода
