2.4 Гидравлический расчет. Определение числа перекачивающих станций.

Потери напора в трубопроводе.

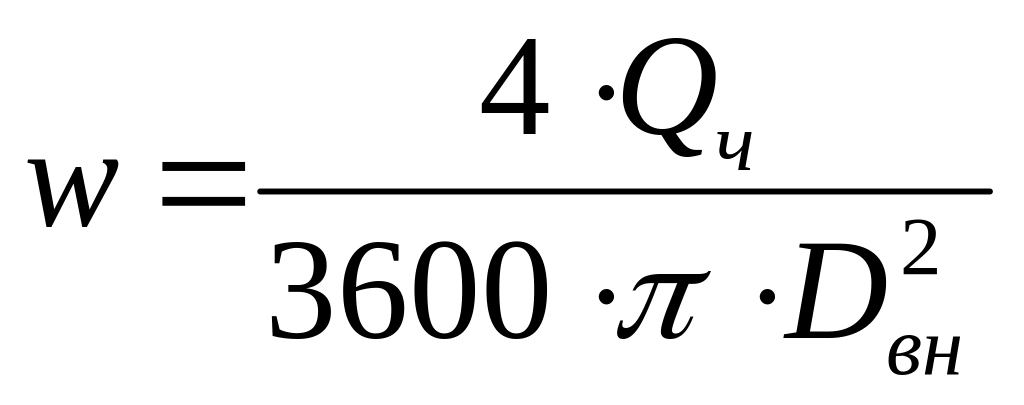

12. Фактическая средняя скорость течения нефти (м/с) определяется по формуле:

, (1.13)

где - расчетная часовая производительность, м³/ч;

- внутренний диаметр трубопровода, м

13. Потери напора на трение в трубопроводе зависят от режима течения жидкости и шероховатости внутренней поверхности трубы. Режим течения жидкости характеризуется безразмерным параметром Рейнольдса:

, (1.14)

где - фактическая скорость течения нефти, м/с;

- внутренний диаметр трубопровода, м;

- расчетная кинематическая вязкость нефти, м²/с;

- расчетная часовая производительность, м³/час

Область ламинарного режима течения жидкости наблюдается при значениях Re≤2320.

Область турбулентного течения жидкости подразделяется на три зоны:

1. Гидравлически гладкие трубы 2320<Re<Re₁

2. Зона смешанного трения Re₁<Re<Re₂

3. Квадратичное (шероховатое) трение Re>Re₂

Значения переходных чисел Re₁ и Re₂ определяются по формулам:

,

где = / - относительная шероховатость трубы;

- эквивалентная (абсолютная) шероховатость стенки трубы, зависящая от

материала и способа изготовления трубы, а также от ее состояния. Для

нефтепроводов после нескольких лет эксплуатации можно принять 0,2 мм

14. Потери напора на трение в трубопроводе (м) определяются по формуле

Дарси-Вейсбаха:

(1.15)

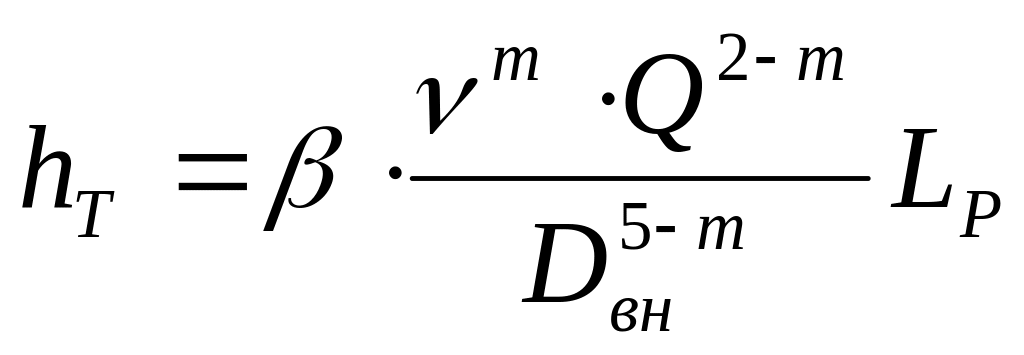

или по обобщенной формуле Лейбензона:

, (1.16)

где - расчетная длина нефтепровода, м;

- расчетная производительность перекачки, м³/с

- расчетная кинематическая вязкость нефти, м²/с;

- фактическая скорость течения нефти, м/с;

- внутренний диаметр трубопровода, м;

- ускорение свободного падения 9,81 м/с²;

- коэффициенты обобщенной формулы Лейбензона

- коэффициент гидравлического сопротивления

Расчет коэффициентов выполняется по формулам, приведенным в табл.2

Таблица 2
