З hB адача 9.1
Визначити значення в’язкості за допомогою шарикового віскозиметра при наступних вихідних даних:
густина нафти = 900 кг/м3;
густина
сталевого шарика
=
7600 кг/м3;
час прокочування сталевого шарика t;
постійна віскозиметра А.
10. Визначення тиску насичення нафти газом
Завдання на самостійну роботу:
1) Замалювати схему приладу, записати та опрацювати його принцип дії та методику визначення тиску насичення нафти газом і за допомогою бомби змінного об’єму типу АСМ – 300.
2) Користуючись необхідними формулами та вихідними даними (див. додаток Б табл.9) вирішити задачу 10.1.
Методика визначення тиску насичення нафти газом:
Тиск насичення нафти газом, або максимальний тиск рівноваги при якому з нафти починає виділятися газу в процесі ізотермічного зниження тиску при заданій температурі є дуже важливою промисловою характеристикою пластової нафти.
Для визначення тиску насичення нафти газом використовуються стандартні пристрої типу АСМ−300, основним елементом якого є бомба перемінного об’єму 5 для встановлення P, V, T характеристик пластової нафти (рис.14).

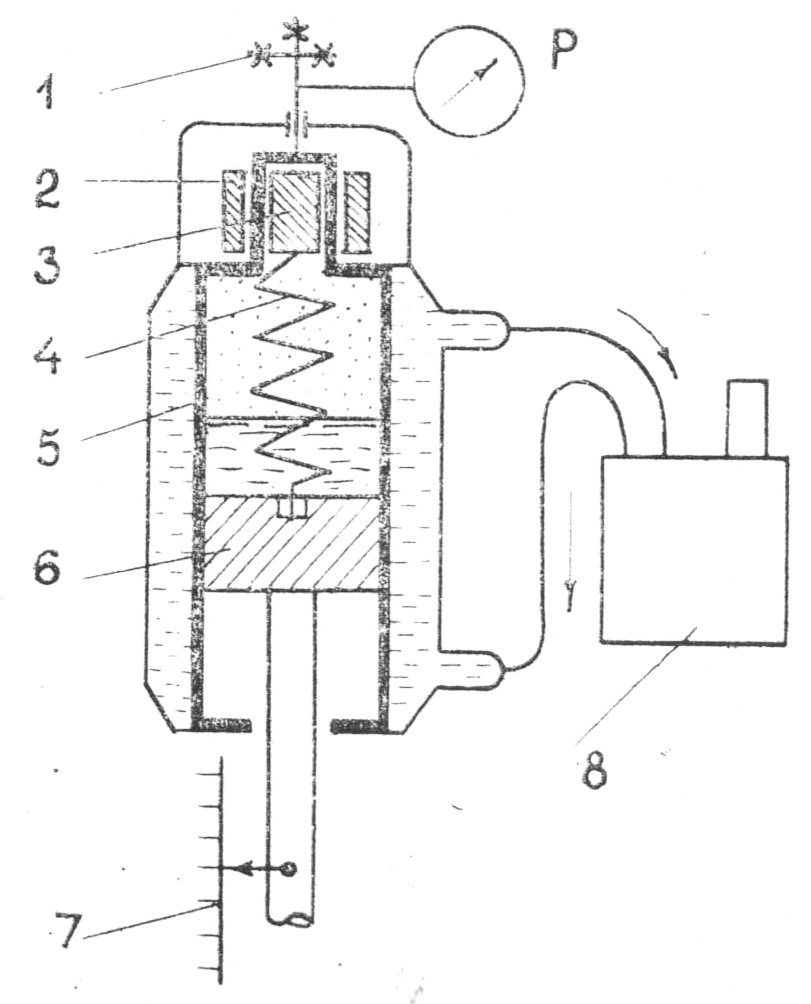

Рис.14 Схема приладу АСМ – 300
Для побудови графіку зв’язку зміни тиску в бомбі 5 та прирощування об’єму бомби необхідно знімати два показники:
P – тиск в бомбі;
V – об’єм бомби
для
кожної точки існування фазової рівноваги
газонафтової суміші в бомбі пристрою.
За переломом кривої (рис.15) визначається
тиск насичення
.
При випробуванні через систему вентилів 1 виконують вакуумування приладу та його заповнення дослідною пластовою нафтою. Прилад оснащений розмішувачем, який складується для більш швидкого встановлення фазової рівноваги при заданій температурі в бомбі, яка досягається за допомогою термостату 8. Розмішувач 8 обертається за допомогою електродвигуна 2,3. Шарнірне з’єднання розмішувача 4 з поршнем 6 дозволяє їй вільно обертатися разом з ротором і інтенсивно перемішувати газонафтову суміш в пресі. Положення поршня 6 безпосередньо зв’язане з об’ємом бомби 5, в якій знаходиться дослідна газонафтова суміш, що дозволяє за допомогою шкали визначити значення об’єму при визначеному положенні поршня.
Пристрій типу АСМ – 300 дає можливість моделювати пластовий температуру за допомогою термостату 8, пластовий тиск за допомогою плунжеру 6, та визначати за графіком (рис.10.2) тиск насичення. Тиск в системі визначається з допомогою манометру.

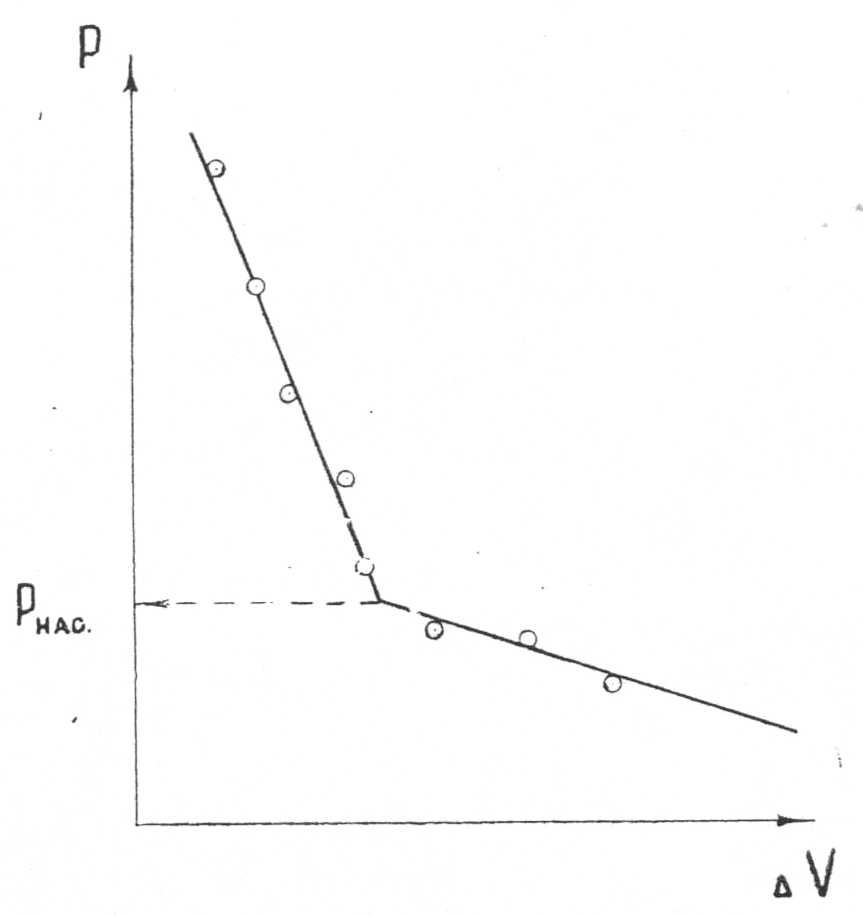

Рис. 15 Графічне визначення тиску насичення нафти газом
З hB адача 10.1
Побудувати графік залежності зміни тиску в бомбі від прирощення об’єму бомби при наступних вихідних даних:
1) об’єм
бомби на відповідному ступеню:
;
;
;
;
;
;
;
2) тиск
за показником манометра на відповідному
ступеню:
;
;
;
;
;
;
Додаток б. Вихідні дані для вирішення контрольних задач
Таблиця 1
Задача 1.1 |
Задача 2.1 |
|||||||
передостання цифра залікової книжки |
маса сухого зразка породи g1 (г) |
маса зразка породи покритого плівкою парафіну g /1 (г) |
остання цифра залікової книжки |
маса зразка породи покритого плівкою парафіну у воді g/2 (г) |
передостання цифра залікової книжки |
маса пікнометру з мінералами g2 (г) |
остання цифра залікової книжки |
маса пікнометру з водою та мінералами g3 (г) |
1 |
20 |
21 |
1 |
9 |
1 |
42 |
1 |
66 |
2 |
20,5 |
21,5 |
2 |
9,5 |
2 |
45 |
2 |
67 |
3 |
21 |
22 |
3 |
10 |
3 |
47 |
3 |
70 |
4 |
21,5 |
22,5 |
4 |
10,5 |
4 |
50 |
4 |
72 |
5 |
22 |
23 |
5 |
11 |
5 |
52 |
5 |
75 |
6 |
22,5 |
23,5 |
6 |
9 |
6 |
55 |
6 |
77 |
7 |
23 |
24 |
7 |
9,5 |
7 |
58 |
7 |
80 |
8 |
23,5 |
24,5 |
8 |
10 |
8 |
60 |
8 |
82 |
9 |
24 |
25 |
9 |
10,5 |
9 |
62 |
9 |
85 |
0 |
24,5 |
25,5 |
0 |
11 |
0 |
64 |
0 |
87 |
Таблиця 2
Задача 2.2 |
Задача 3.1 |
Задача 3.2 |
|||||||||
передостання цифра залікової книжки |
маса сухого зразка породи g1 (г) |
остання цифра залікової книжки |
маса пікнометру з ртуттю та зразком породи g3 |
передостання цифра залікової книжки |
об’єм пор Vпор (см3) |
остання цифра залікової книжки |
об’єм зразка Vзр(см3) |
передостання цифра залікової книжки |
об’єм мінеральних зерен Vзер (см3) |
остання цифра залікової книжки |
об’єм зразка Vзр(см3) |
1 |
20 |
1 |
236 |
1 |
20 |
1 |
30 |
1 |
42 |
1 |
65 |
2 |
21 |
2 |
238 |
2 |
21 |
2 |
31 |
2 |
45 |
2 |
67 |
3 |
22 |
3 |
240 |
3 |
22 |
3 |
32 |
3 |
47 |
3 |
70 |
4 |
23 |
4 |
242 |
4 |
23 |
4 |
33 |
4 |
50 |
4 |
72 |
5 |
24 |
5 |
244 |
5 |
24 |
5 |
34 |
5 |
52 |
5 |
75 |
6 |
25 |
6 |
246 |
6 |
25 |
6 |
35 |
6 |
55 |
6 |
77 |
7 |
26 |
7 |
248 |
7 |
26 |
7 |
36 |
7 |
58 |
7 |
80 |
8 |
27 |
8 |
250 |
8 |
27 |
8 |
37 |
8 |
60 |
8 |
82 |
9 |
28 |
9 |
252 |
9 |
28 |
9 |
38 |
9 |
62 |
9 |
85 |
0 |
29 |
0 |
254 |
0 |
29 |
0 |
39 |
0 |
65 |
0 |
87 |
Таблиця 3
Задача 3.4 |
Задача 3.5 |
||||||||
передостання цифра залікової книжки |
густина твердих частинок зер |
остання цифра залікової книжки |
маса сухого зразка g1 (г) |
об’єм зразка Vзр(см3) |
передостання цифра залікової книжки |
маса подрібненого зразка у повітрі g1 (г) |
остання цифра залікової книжки |
маса подріб. зразка з адсорбованою водою в пікнометрі g2 (г) |
об’єм зразка Vзр(см3) |
1 |
5 |
1 |
20 |
7,5 |
1 |
16 |
1 |
66 |
30 |
2 |
5,1 |
2 |
21 |
8 |
2 |
16,5 |
2 |
67 |
29,5 |
3 |
5,2 |
3 |
22 |
8,5 |
3 |
17 |
3 |
68 |
29 |
4 |
5,3 |
4 |
23 |
9 |
4 |
17,5 |
4 |
69 |
28,5 |
5 |
5,4 |
5 |
24 |
9,5 |
5 |
18 |
5 |
70 |
28 |
6 |
5,5 |
6 |
25 |
10 |
6 |
18,5 |
6 |
71 |
27,5 |
7 |
5,6 |
7 |
26 |
10,5 |
7 |
19 |
7 |
72 |
27 |
8 |
5,7 |
8 |
27 |
11 |
8 |
19,5 |
8 |
73 |
26,5 |
9 |
5,8 |
9 |
28 |
11,5 |
9 |
20 |
9 |
74 |
26 |
0 |
5,9 |
0 |
29 |
12 |
0 |
20,5 |
0 |
75 |
25,5 |
Таблиця 4
Задача 4.1 |
Задача 5.1 |
|||||||||||
передостання цифра залікової книжки |
маса першого зразка у повітрі g1 (г) |
перший відлік V1,1 |
другий відлік V2,1 |
остання цифра залікової книжки |
маса другого зразка у повітрі g2 (г) |
перший відлік V1,2 |
другий відлік V2,2 |
передостання цифра залікової книжки |
маса зразка у повітрі g1 (г) |
остання цифра залікової книжки |
маса насиченого гасом зразка у гасі g2 (г) |
маса насиченого гасом зразка у повітрі g3 (г) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1 |
6 |
20 |
25 |
1 |
8 |
20 |
23 |
1 |
6 |
1 |
8 |
13 |
2 |
6,5 |
21 |
26 |
2 |
8,5 |
21 |
24 |
2 |
6,1 |
2 |
8,2 |
13,5 |
3 |
7 |
22 |
27 |
3 |
9 |
22 |
25 |
3 |
6,2 |
3 |
8,4 |
14 |
4 |
7,5 |
23 |
28 |
4 |
9,5 |
23 |
26 |
4 |
6,3 |
4 |
8,6 |
14,5 |
5 |
8 |
24 |
29 |
5 |
10 |
24 |
27 |
5 |
6,4 |
5 |
8,8 |
15 |
6 |
8,5 |
25 |
30 |
6 |
10,5 |
25 |
28 |
6 |
6,5 |
6 |
9,0 |
15,5 |
7 |
9 |
26 |
31 |
7 |
11 |
26 |
29 |
7 |
6,6 |
7 |
9,2 |
16 |
8 |
9,5 |
27 |
32 |
8 |
11,5 |
27 |
30 |
8 |
6,7 |
8 |
9,4 |
16,5 |
9 |
10 |
28 |
33 |
9 |
12 |
28 |
31 |
9 |
6,8 |
9 |
9,6 |
17 |
0 |
10,5 |
29 |
34 |
0 |
12,5 |
29 |
32 |
0 |
6,9 |
0 |
9,8 |
17,5 |
Таблиця 5
Задача 5.2 |
Задача 6.1 |
|||||||
передостання цифра залікової книжки |
вага сухого зразка в повітрі g1 |
остання цифра залікової книжки |
вага насиченого зразка у повітрі g/1 |
передостання цифра залікової книжки |
об’єм всіх пор зразка Vпор (см3) |
остання цифра залікової книжки |
об’єм всіх пор зразка, які заповнені нафтою Vн (см3) |
об’єм всіх пор зразка, які заповнені водою Vв (см3) |
1 |
20 |
1 |
22,5 |
1 |
20 |
1 |
3 |
5 |
2 |
20,1 |
2 |
22,7 |
2 |
21 |
2 |
3,5 |
5,5 |
3 |
20,2 |
3 |
22,9 |
3 |
22 |
3 |
4 |
6 |
4 |
20,3 |
4 |
23,1 |
4 |
23 |
4 |
4,5 |
6,5 |
5 |
20,4 |
5 |
23,3 |
5 |
24 |
5 |
5 |
7 |
6 |
20,5 |
6 |
23,5 |
6 |
25 |
6 |
5,5 |
7,5 |
7 |
20,6 |
7 |
23,7 |
7 |
26 |
7 |
6 |
8 |
8 |
20,7 |
8 |
23,9 |
8 |
27 |
8 |
6,5 |
8,5 |
9 |
20,8 |
9 |
24,1 |
9 |
28 |
9 |
7 |
9 |
0 |
20,9 |
0 |
22,5 |
0 |
29 |
0 |
7,5 |
9,5 |
Таблиця 6
Задача 6.2 |
Задача 7.1 |
||||||||
передостання цифра залікової книжки |
об’єм води, який вилучили з керну Vв |
остання цифра залікової книжки |
маса зразка до екстрагування g1 (г) |
маса зразка після екстрагування g2 (г) |
передостання цифра залікової книжки |
тиск на вході в зразок Рвх (МПа) |
остання цифра залікової книжки |
площа поперечного перерізу зразка F (см2) |
довжина зразка L (см) |
1 |
3,5 |
1 |
39,5 |
31,5 |
1 |
2,2 |
1 |
100 |
200 |
2 |
3,6 |
2 |
39,6 |
31,6 |
2 |
2,4 |
2 |
120 |
210 |
3 |
3,7 |
3 |
39,7 |
31,7 |
3 |
2,6 |
3 |
140 |
220 |
4 |
3,8 |
4 |
39,8 |
31,8 |
4 |
2,8 |
4 |
160 |
230 |
5 |
3,9 |
5 |
39,9 |
31,9 |
5 |
3 |
5 |
180 |
240 |
6 |
4,0 |
6 |
40,0 |
32,0 |
6 |
3,2 |
6 |
200 |
250 |
7 |
4,1 |
7 |
40,1 |
32,1 |
7 |
3,4 |
7 |
220 |
260 |
8 |
4,2 |
8 |
40,2 |
32,2 |
8 |
3,6 |
8 |
240 |
270 |
9 |
4,3 |
9 |
40,3 |
32,3 |
9 |
3,8 |
9 |
260 |
280 |
0 |
4,4 |
0 |
40,4 |
32,4 |
0 |
4 |
0 |
280 |
290 |
Таблиця 7
Задача 7.2 |
Задача 7.3 |
||||||||||
передостання цифра залікової книжки |
об’єм води, який філірується V (м3) |
товщина фільтру L (м) |
остання цифра залікової книжки |
коефіцієнт проникності k (дарси) |
площа фільтрації F (м2) |
передостання цифра залікової книжки |
внутрішній діаметр свердловини (м) |
потужність пласта(м) |
остання цифра залікової книжки |
тиск на вибої свердловини (тиск на внутрішній області) Рвиб (МПа) |
пластовий тиск (тиск на зовнішній області) Рпл (МПа) |
1 |
25 |
1 |
1 |
1 |
150 |
1 |
0,25 |
20 |
1 |
10 |
50 |
2 |
30 |
1,2 |
2 |
1,1 |
160 |
2 |
0,30 |
22 |
2 |
11 |
60 |
3 |
35 |
1,4 |
3 |
1,2 |
170 |
3 |
0,35 |
24 |
3 |
12 |
70 |
4 |
40 |
1,6 |
4 |
1,3 |
180 |
4 |
0,40 |
26 |
4 |
13 |
80 |
5 |
45 |
1,8 |
5 |
1,4 |
190 |
5 |
0,45 |
28 |
5 |
14 |
90 |
6 |
50 |
2 |
6 |
1,5 |
200 |
6 |
0,50 |
30 |
6 |
15 |
100 |
7 |
60 |
2,2 |
7 |
1,6 |
210 |
7 |
0,60 |
32 |
7 |
16 |
110 |
8 |
65 |
2,4 |
8 |
1,7 |
220 |
8 |
0,65 |
34 |
8 |
17 |
120 |
9 |
70 |
2,6 |
9 |
1,8 |
230 |
9 |
0,70 |
36 |
9 |
18 |
130 |
0 |
75 |
2,8 |
0 |
1,9 |
240 |
0 |
0,75 |
38 |
0 |
19 |
140 |
Таблиця 8
Задача 7.4 |
Задача 8.1 |
||||||||||
передостання цифра залікової книжки |
витрата повітря V1 (см3) |
витрата повітря V1 (см3) |
витрата повітря V1 (см3) |
остання цифра залікової книжки |
манометричний тиск P1,ман (МПа) |
манометричний тиск P2,ман (МПа) |
манометричний тиск P3,ман (МПа) |
передостання цифра залікової книжки |
сумарний об’єм крапель нафти V (см3) |
остання цифра залікової книжки |
кількість крапель нафти n |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 |
1080 |
2100 |
3050 |
1 |
0,11 |
0,12 |
0,13 |
1 |
39 |
1 |
95 |
2 |
1180 |
2300 |
3350 |
2 |
0,12 |
0,13 |
0,14 |
2 |
39,5 |
2 |
96 |
3 |
1280 |
2500 |
3650 |
3 |
0,13 |
0,14 |
0,15 |
3 |
40 |
3 |
97 |
4 |
1380 |
2700 |
3950 |
4 |
0,14 |
0,15 |
0,16 |
4 |
40,5 |
4 |
98 |
5 |
1480 |
2900 |
4250 |
5 |
0,15 |
0,16 |
0,17 |
5 |
41 |
5 |
99 |
6 |
1580 |
3100 |
4550 |
6 |
0,16 |
0,17 |
0,18 |
6 |
41,5 |
6 |
100 |
7 |
1680 |
3300 |
4850 |
7 |
0,17 |
0,18 |
0,19 |
7 |
42 |
7 |
101 |
8 |
1780 |
3500 |
5150 |
8 |
0,18 |
0,19 |
0,2 |
8 |
42,5 |
8 |
102 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
9 |
1880 |
3700 |
5450 |
9 |
0,19 |
0,2 |
0,21 |
9 |
43 |
9 |
103 |
0 |
1980 |
3900 |
5750 |
0 |
0,2 |
0,21 |
0,22 |
0 |
43,5 |
0 |
104 |
Таблиця 9
Задача 9.1 |
Задача 10.1 |
||||||||||||
передостання цифра залікової книжки |
часпрокочування сталевого шарика t (с) |
остання цифра залікової книжки |
постійна віскозиметра А 10-6 |
передостання цифра залікової книжки |
тиск в бомбі P |
остання цифра залікової книжки |
тиск в бомбі P |
||||||
КПа |
КПа |
КПа |
КПа |
КПа |
КПа |
КПа |
КПа |
||||||
1 |
8 |
1 |
0,014 |
1 |
208 |
167 |
125 |
84 |
1 |
59 |
51 |
43 |
34 |
2 |
8,5 |
2 |
0,015 |
2 |
210 |
169 |
127 |
86 |
2 |
61 |
53 |
45 |
36 |
3 |
9 |
3 |
0,016 |
3 |
206 |
165 |
123 |
82 |
3 |
57 |
49 |
41 |
32 |
4 |
9,5 |
4 |
0,017 |
4 |
210 |
169 |
123 |
82 |
4 |
61 |
49 |
41 |
32 |
5 |
10 |
5 |
0,018 |
5 |
206 |
165 |
127 |
86 |
5 |
61 |
49 |
45 |
36 |
6 |
10,5 |
6 |
0,019 |
6 |
209 |
168 |
126 |
85 |
6 |
60 |
52 |
44 |
35 |
7 |
11 |
7 |
0,020 |
7 |
207 |
166 |
124 |
83 |
7 |
58 |
50 |
42 |
33 |
8 |
11,5 |
8 |
0,021 |
8 |
209 |
168 |
124 |
83 |
8 |
60 |
52 |
42 |
33 |
9 |
12 |
9 |
0,022 |
9 |
207 |
166 |
126 |
85 |
9 |
58 |
50 |
44 |
35 |
0 |
12,5 |
0 |
0,023 |
0 |
208 |
167 |
124 |
83 |
0 |
59 |
51 |
42 |
33 |
