5.3 Защита от перегрузки

Трансформаторы допускают перегрузку по току в течение значительного времени. Поэтому при наличии оперативного персонала защита от перегрузки трансформатора действует на сигнал. При его отсутствии на объекте контроль за перегрузкой трансформатора может осуществляться средствами телемеханики. Защита от перегрузки на объектах без постоянного дежурного персонала может действовать на разгрузку или отключение (при невозможности ликвидации перегрузки другими средствами). Защита от перегрузки согласно [2] учитывается на трансформаторах мощностью 0,4 МВт и более. Защита от перегрузки при симметричной нагрузке может осуществляться реле, установленным в одной фазе.

Методика расчета параметров срабатывания защиты от перегрузки приведена в таблице 11.

В выражениях (6.36) – (6.38) используются следующие обозначения:

I_с.з.ЗП – ток срабатывания защиты от перегрузки;

I_{Т ном} – номинальный ток стороны трансформатора, где установлена защита, с учетом регулирования на данной стороне, принимается равным номинальному току ответвления с наибольшим током;

K_отс – коэффициент отстройки, учитывающий ошибку реле и необходимый запас (при действии защиты на сигнал принимается равным 1,05, на отключение ˗ 1,1);

K_в – коэффициент возврата реле (для терминала БЭ 2704_041 может быть принят 0,9);

t_с.з.ЗП – выдержка времени защиты от перегрузки;

t_с.з.МТЗ – наибольшая выдержка времени резервных защит трансформатора;

Δt – ступень выдержки времени.

По условию отстройки от кратковременной перегрузки выдержка времени может приниматься 7–10 с.

Таблица 11. Обоснование выбора уставок по току защиты от перегрузки

Параметр срабатывания	Задаваемая функция	Расчётное условие	Расчетное выражение
	Несрабатывание в нагрузочных режимах без короткого замыкания	1. Обеспечение устойчивого и немедленного возврата защиты в исходное состояние при протекании номинального тока нагрузки трансформатора		(6.36)
	Несрабатывание при внешних коротких замыканиях	2. Отстройка от времени срабатывания резервных защит трансформатора		(6.37)
	Несрабатывание в режимах без короткого замыкания	3. Отстройка от кратковременных перегрузок	с	(6.38)

Таблица 12. Выбора уставок по току защиты от перегрузки

Параметр срабатывания	Расчётное условие	Расчётное выражение	Расчет	Принятое значение

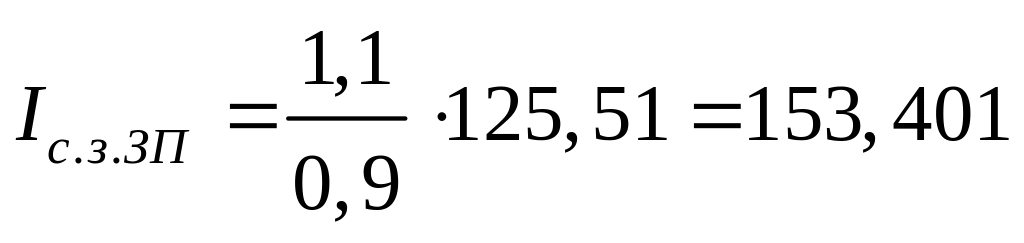

	1	(6.36)		153,41А
	2	(6.37)		7
	3	(6.38)	с

5.4 Устройство резервирования при отказе выключателя

Устройство резервирования при отказе выключателя (УРОВ) предназначенного для отключения выключателей, подпитывающих место короткого замыкания, при отказе в отключении от защит одного из выключателей.

Для работы У2РОВ необходимы следующие условия:

– действие защиты на отключение выключателя;

– наличие тока в цепи отказавшего выключателя.

Реле тока УРОВ предназначено для фиксации отказа выключателя (или КЗ в зоне между трансформатором тока и выключателем). Ток срабатывания УРОВ выбирается по возможности минимальным.

УРОВ для трансформатора рассматриваемого примера устанавливается только со стороны высшего напряжения в терминале БЭ2704 073 (комплект А2).

Ток срабатывания УРОВ выбирается по выражению:

I_{УРОВ(ВН)} = (0,05÷0,1)· I_ном(ВН) = (0,05÷0,1)· 125,51 = 6,28÷12,55 А_,

I_{УРОВ(НН)} = (0,05÷0,1)· I_ном(НН) = (0,05÷0,1)· 687,322 = 34,37÷68,73 А_,

где I_ном(HH) – номинальный ток присоединения.

Время срабатывания УРОВ выбирается по условию отстройки от времени отключения исправного выключателя с учетом времени возврата устройства, погрешности внутренних элементов выдержки времени и необходимого запаса в соответствии с выражением:

t_{УРОВ(ВН)} ≥ t_{откл.выкл} + t_{возв.УРОВ} + t_зап = 0,035 + 0,03 + 0,1 = 0,165 с_,

t_{УРОВ(НН)} ≥ t_{откл.выкл} + t_{возв.УРОВ} + t_зап = 0,04 + 0,03 + 0,1 = 0,17 с_,

где t_{откл.выкл} – время отключения выключателя. Данная величина учитывает время срабатывания промежуточного реле или контактора, если действие на электромагнит отключения выключателя производится только через него;

t_{возв.УРОВ} – максимальное время возврата реле тока УРОВ. Для микропроцессорных защит время возврата реле тока УРОВ при сбросе входного тока от 20 I_ном до нуля составляет не более 0,03 с;

t_зап – время запаса, принимается равным 0,1 с.

Выдержку времени УРОВ принимаем t_УРОВ = 0,2 с.
