- •Изучение структуры и свойств легированных сталей
- •1. Цель работы
- •2. Влияние легирующих элементов
- •2.1. Влияние элементов на полиморфизм железа
- •2.2. Распределение легирующих элементов в стали
- •2.3. Влияние легирующих элементов на феррит
- •2.4. Карбидная фаза в легированных сталях
- •2.5. Влияние легирующих элементов на превращения в стали при термической обработке
- •2.5.1. Влияние легирующих элементов на кинетику распада аустенита
- •2.5.2. Влияние легирующих элементов на мартенситное превращение
- •2.5.3. Влияние легирующих элементов на рост зерна аустента
- •2.5.4. Влияние легирующих элементов на превращения при отпуске
- •3. Классификация и маркировка легированных сталей
- •3.1. Классификация по равновесной структуре
- •3.2. Классификация по структуре после охлаждения на воздухе
- •3.3. Классификация по составу
- •3.4. Классификация по назначению
- •3.5. Маркировка легированных сталей
- •4. Изучение структуры, свойств и условий термической обработки некоторых легированных сталей
- •4.1. Сталь 40х
- •4.2. Шарикоподшипниковая сталь шxi5
- •4.3. Хромоникелевая нержавеющая сталь i2xi8h10t
- •4.5. Износостойкая высокомарганцовистая аустенитная сталь 110г1зл
- •4.5. Быстрорежущая инструментальная сталь pi8
- •5. Порядок выполнения работы
- •6. Содержание отчета
- •7. Перечень контрольных вопросов
- •Химический состав, структура, механические свойства и типичные режимы термической обработки изучаемых сталей
- •Изучение структуры и свойств цветных сплавов
- •1. Цель работы
- •2. Содержание работы
- •3. Цветные металлы и сплавы
- •3.1. Алюминий и его сплавы
- •3.2. Медь и ее сплавы
- •3.2.1 Латуни (гост 15527-2004)
- •3.2.2. Бронзы
- •3.2.2.1. Оловянистые бронзы ( гост 5017-2006 и гост 613-79)
- •3.2.2.2. Свинцовые бронзы (гост 493-79)
- •3.3. Титан и его сплавы ( гост 9852-72, гост 10994-64)
- •4. Порядок выполнения работы
- •5. План отчета
- •6. Перечень контрольных вопросов
- •Полимерные материалы
- •1. Цель работы
- •2. СОдержание работы
- •3. Теоретическая часть
- •3.1. Классификация и структура полимеров
- •3.1.1. По происхождению
- •3.1.2. По составу макромолекул
- •3.1.3. По полярности
- •3.1.4. По форме макромолекул
- •3.1.5. По фазовому составу
- •3.1.6. Физические состояния полимеров
- •3.1.7. По отношению к нагреву
- •Механические свойства и степень кристалличности полимеров
- •3.1.8. По составу добавок
- •Классификация дисперсных наполнителей
- •4. Свойства пластмасс
- •4.1. Термопластичные пластмассы
- •4.1.1. Неполярные термопластичные пластмассы.
- •4.1.2. Полярные термопластичные пластмассы
- •4.1.3. Термостойкие пластики
- •4.2. Термореактивные пластмассы
- •Физико-механические свойства термореактивных пластмасс
- •4.3. Газонаполненные пластмассы
- •5. Резиновые материалы
- •6. Материалы, представляемые на лабораторной работе
- •Термопласты
- •Реактопласты
- •Резиновые и углеродистые материалы
- •Смолы, наполнители
- •1. Цель работы
- •2.1. Классификации композиционных материалов
- •2.2. Композиционные материалы с нуль-мерными наполнителями
- •2.2.1. Композиционные материалы с алюминиевой матрицей
- •2.2.2. Композиционные материалы с никелевой матрицей
- •Механические свойства оксидов Th02
- •2.3. Композиционные материалы с одномерными наполнителями
- •2.3.1. Упрочнение волокнами
- •2.3.2. Армирующие материалы и их свойства
- •2.3.3.Композиционные материалы с двумерным наполнителями (слоистые композиты)
- •2.4. Плакированиие высокопрочных материалов
- •2.4.1. Металлополимерные скм
- •3. Материалы для исследования
- •4. Порядок выполнения работы
- •5. Содержание отчета
- •6. Перечень контрольных вопросов
2.3.3.Композиционные материалы с двумерным наполнителями (слоистые композиты)
Слоистые композиты представляют собой соединения двух или более плоских элементов (слоев, пластин), различных по свойствам металлов (сплавов). Как правило, созданием СКМ получают материал, обладающий комплексом свойств. К таким свойствам относятся: коррозионная стойкость, жаростойкость, износостойкость, прочность, жаропрочность, вязкость, стойкость к динамическому удару.В последнее время создаются материалы с определенными упругими, магнитными, электрическими, тепловыми и другими свойствами. Кроме того, СКМ используются в строительстве как отделочный материал, имеющий хороший внешний вид, а также для получения материалов (в целях экономии дефицитных металлов), имеющих сравнительно низкую стоимость. В зависимости от решения задачи СКМ можно разделить условно на две группы: плакированные и армированные Плакированные материалы – это в основном двух- и трехслойные композиты, в которых одной или двум поверхностям придают специальные свойства, например, коррозионную стойкость, износостойкость. Такие слои называют плакирующими. Основной слой может нести определенную нагрузку и иметь необходимую жесткость, определенные физические свойства. Например, сталь Ст3, плакированная с одной или двух сторон коррозионностойкой сталью 12Х18Н10Т.
2.4. Плакированиие высокопрочных материалов
Такие материалы имеют низкую пластичность и механические свойства их существенно зависят от состояния поверхности, например, наличие на поверхности высокопрочной закаленной стали микродефектов, появляющихся при термической обработке и при изготовлении изделий, резко снижает и прочность, и пластичность.
Нанесение на поверхность высокопрочной закаленной стали тонких слоев вязкой стали (сплава) стабилизирует ее механические свойства на высоком уровне. Причины этого следующие:
1. Плакирующие слои предотвращают образование закалочных дефектов, защищая поверхность углеродистой стали от контакта с закалочной средой.

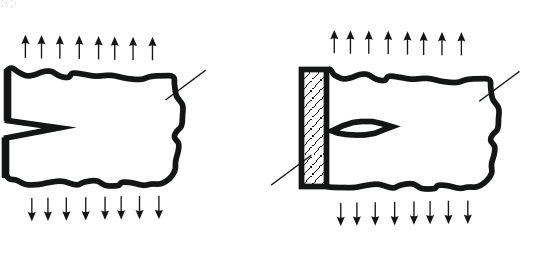

2. Плакированием осуществляется перевод наиболее опасных для закаленной стали поверхностных дефектов вовнутрь объема, что снижает их опасность (рис.2.6).
В этой связи материал плакирующего слоя должен обладать высокой пластичностью, вязкостью, достаточной прочностью, способностью к упрочнению.
Армированные СКМ – это в основном многослойные материалы, в которых слои разнородных материалов распределены по толщине определенным образом. Наружные слои могут быть отличными от внутренних слоев и выполнять роль, как и в плакированных материалах, защиты от коррозии, износостойкость, жаростойкость и т. д.
Слоистый композит отличается от других видов (упрочненных частицами и волокнистых) тем, что составляющие его не имеют объемного взаимного расположения. Поэтому основным условием работы материала при нагружении является наличие достаточной прочности сцепления слоев. Отсутствие прочного сцепления приводит к расслоению путем образования микротрещин в поверхности раздела. Имеющиеся технологии позволяют получить слоистые композиты с высокой прочностью сцепления слоев. Однако при технологических операциях получения изделия в условиях эксплуатации, когда производят нагрев, между разнородными слоями композита проходят диффузионные процессы. Зона взаимодействия имеет отличные от составляющих структуру и свойства, а толщина се определяется температурой и временем нагрева. Прогноз образующихся между металлами фаз позволяют сделать равновесные диаграммы состояния. Однако судить о свойствах диффузионной зоны не всегда представляется возможным. Это связано с тем, что практически в качестве составляющих используют сложные по составу сплавы, образующие при диффузионном взаимодействии многофазные структуры, свойства которых установить затруднительно.
В случае, когда составляющие не взаимодействуют между собой, прочность композита можно оценить по уравнению
,
(5)
гдеσА и σВ – прочности составляющих А и В, VA и VB – их объемные доли
Когда между составляющими образуется диффузионная зона, такой композит необходимо рассматривать как трехкомпонентную систему, которая представлена в виде схемы (рис. 2.7).
Из приведенной схемы, используя принцип аддитивности, можно записать уравнение
,

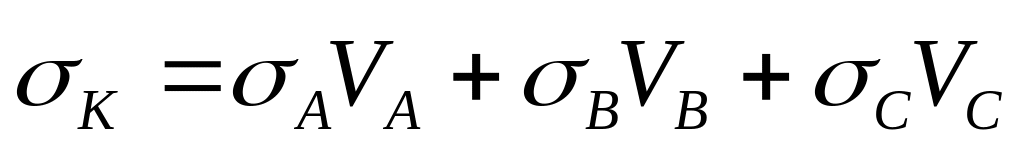

(6)
где σC и VС – прочность и объемная доля диффузионной зоны.

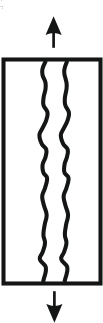

Рис. 2.7. Схема слоистого композита с диффузионной зоной (с) между составляющими (А и В) |
Рис. 2.8. Теоретическая зависимость прочности при растяжении слоистого композита от объемной доли пластичных составляющих |
В зависимости от свойств, толщины и объемной доли диффузионной зоны находятся свойства композита, поведение его при нагружении:

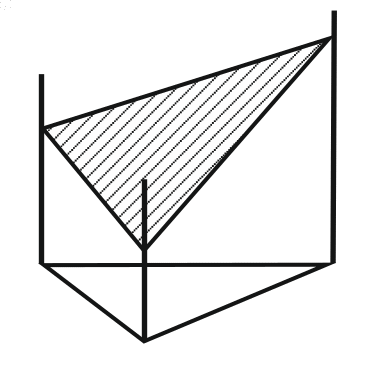

1. Уравнение (6) позволяет оценить прочность композита, если ее составляющие и диффузионная зона деформируются пластично до разрушения. Это уравнение можно представитьв виде тройной диаграммы (рис.2.8). Так, в соединении хромоникелевый сплав – углеродистая конструкционная сталь переходная диффузионная зона формируется в результате миграции железа углерода из углеродистой стали в хромоникелевую и хрома никеля в углеродистую сталь. Диффузионная зона представляет собой ряд сплавов переменного состава Fc-Cr-Ni-C. При этом происходит снижение прочности углеродистой стали за счет обеднения ее углеродом, что ощутимо в высокопрочном состоянии (после закалки и низкого отпуска). Особенно выявляется роль диффузионной зоны при утонении образца, что равносильно увеличению се объемной доли
2. Когда составляющие реагируют с образованием хрупких (интерметаллидных) химических соединений, то деформация композита соизмерима с деформацией реакционной зоны. При растяжении происходит разрушение интерметаллидных слоев, определяющих прочность композита, тогда как пластичные слои еще могут деформироваться пластически. При этом уравнение (6) будет иметь следующий вид:
,

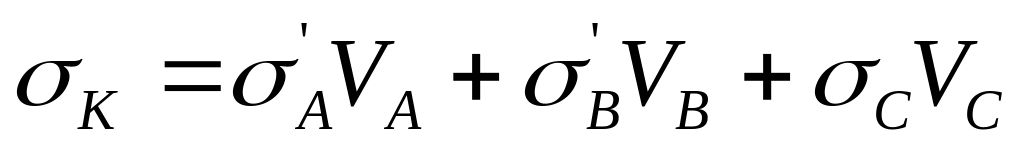

(7)
где σʹа и σʹв– напряжения в составляющих А и В при деформации разрушения хрупких интерметаллидных слоев.
По аналогии с волокнистыми композитами можно установить значения Vminи Vкр для хрупкой составляющей. Для установления Vmin необходимо решить совместно два уравнения:

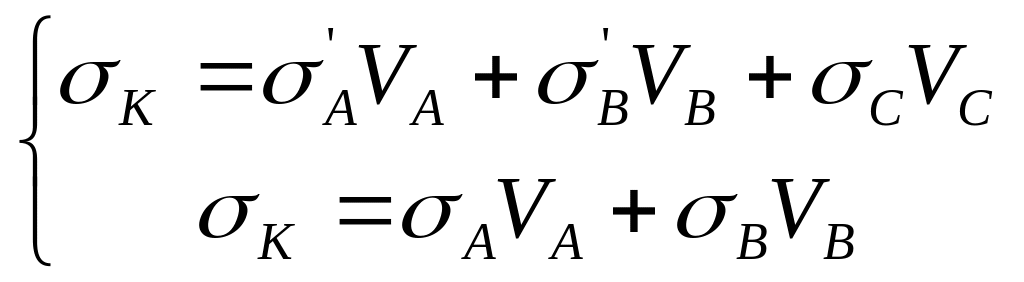

Поведение таких композитов при нагружении зависит от толщины и равномерности интерметаллидных слоев, их однородности по структуре и свойствам. Хрупкие материалы (полупроводники, металлические и неметаллические соединения) имеют максимальное значение прочности при 0,7–0,9 Тпл,а эффект увеличения ее может составлять сотни процентов. В этой связи применение композитов с интерметаллидными слоями наиболее эффективно в качестве жаропрочных.
