II. Комплект гаечных ключей:
1. Ключи тип КГЛ - предназначены для навертывания на трубы установочных заземляющих гаек с трубной резьбой от 1/2 до 2" при выполнении электромонтажных работ, габариты от 200 до 300 мм, масса - от 0,3 до 0,9 мм (рис.5).
2. Ключи гаечные двусторонние с открытым зевом - применяются при выполнении электромонтажных работ, типовые размеры от 4х5 мм до 75х80 мм, массой от 0,04 до 2 кг (рис.6).
III. Комплект плоскогубцев:
1. Плоскогубцы комбинированные с изолирующими рукоятками - используются для перекусывания круглых и плоских проводов, снятия изоляции и зачистки жил, а также для оконцевания жил при выполнении электромонтажных работ (рис.7).
2. Круглогубцы с изолирующими ручками - применяются для оконцевания жил проводов и бандажирования пакетов проводов вторичных цепей перфорированной лентой при выполнении различных электромонтажных работ (рис.8).
2.2. Для зачистки изоляции и соединений электропроводов.
I. При зачистке изоляции и соединении проводов необходимы -
1. Монтерский нож с фиксатором НМ-3 - предназначается для снятия бумажной и резиновой изоляции с кабелей и проводов, а также для зачистки оголенных жил на проводах и кабелях при электромонтажных работах (рис.9).
2. Шило монтерское - применяется для выполнения вспомогательных операций при электромонтажных работах (рис.10).
3. Бокорезы с изолирующими ручками - предназначены для откусывания медных и алюминиевых проводов малых сечений при выполнении различных электромонтажных работ (рис.11).
4. Электрический паяльник.
2.3. Для пробивания в стенах канавок и гнезд, резки, отпиливания металла и пластмассы.
II. Для пробивания в стенах канавок и гнезд под электропровода, выключатели, электророзетки следует иметь -
1. Электродрель-перфоратор.
2. Сверла с твердосплавными режущими кромками.
3. Коронки типа КГС - для сверления гнёзд глубиной до 50 мм под коробки скрытой проводки с наружным диаметром 70, 80 и 100 мм при электромонтажных работах.
4. Дисковую пилу (насадку к электродрели) - для прокладки штраб в стенах.
2.4. Для оконцевания алюминиевых жил.
III. Для оконцевания алюминиевых жил электрических проводов желательно иметь -
1. Специальные приспособления - пресс-клещи типа ПК-2м - предназначены для оппресовки и оконцевания проводов с однопроволочными алюминиевыми жилами сечением до 6 мм2 в гильзах ГАО при выполнении электромонтажных работ (рис.12).
2. Струбцины для закрепления соединяемых деталей.
2.5. Для контроля электрической цепи.
IV. Для контроля электрической цепи и наличия в ней напряжения необходимо иметь приборы -
омметр - см. раздел сайта "Переносные указатели проверки напряжения",
индикатор напряжения,
контрольную лампу,
тестер.
ВНИМАНИЕ! Следует помнить, что безопасность и качество работы напрямую зависят от состояния инструмента. Поэтому последний должен быть исправным, удобным в обращении, а режущий инструмент острым и правильно заточенным.
3. Простейшие приборы электромонтера.
В работе с электричеством Вам также потребуются простейшие приборы, которые применяются электромонтерами для определения наличия напряжения в электросети, на токонесущих частях приборов и устройств, для нахождения фазного провода на контактах элементов электропроводки.
Индикатор напряжения.
Главным из них является индикатор напряжения. Принцип действия индикатора основан на свечении неоновой лампочки при протекании через неё тока.
Указатели напряжения предназначены для проверки наличия или отсутствия напряжения на токоведущих частях и выполняются в виде переносных устройств. Все указатели имеют световой или звуковой сигнал, появление которого означает наличие напряжения на проверяемой части или между проверяемыми частями электроустановки.
Указатели напряжения выпускают для электроустановок до 1 кВ и выше.
Недостатками подобных индикаторов является то, что с их помощью нельзя отличить нейтраль от фазного провода, имеющего обрыв, или определить принадлежность проводов к одной или разным фазам.
Контрольная лампа.
Это можно сделать при помощи контрольной лампы. Она является наиболее простым приспособлением для проверки состояния электрических цепей и установочных элементов под напряжением.
ВНИМАНИЕ! При эксплуатации электроустановок напряжением до 1 кВ НЕ ДОПУСКАЕТСЯ применение контрольных ламп для проверки отсутствия напряжения в сети, в связи с опасностью их взрыва при включении на межфазное напряжение и травмирования при этом электрической дугой и осколками стекла.
Для предохранения колбы лампы её следует обязательно поместить в защитный колпачок, который можно сделать из пластмассового стаканчика. В дне стаканчика вырезается отверстие под размер резьбового участка корпуса патрона. Патрон закрепляется в стаканчике.
Лампу желательно брать малой мощности, например, от холодильника или швейной машины.

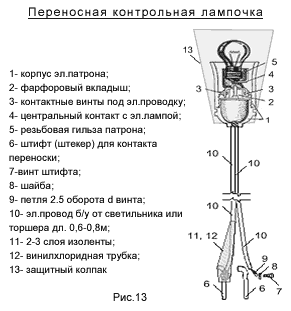

Концы шнура должны быть в изоляционных трубках с фланцами на концах и выступающими из них штекерами диаметром 2-3 мм и длиной около 20 мм (рис.13).
На штекеры плотно надеваются изоляционные трубки длиной 12-15 мм, исключающие возможность касания руками оголенных штекеров. Причем наружный диаметр трубок не должен быть больше 4 мм, чтобы штекеры могли входить в гнезда розеток.
Тестер.
Однако, самым простым и удобным прибором, используемым для проверки целостности обесточенной эл.цепи, нахождения места неисправности и приблизительного измерения сопротивления элементов цепи является тестер.
Сам прибор состоит из последовательно соединенных электромагнитной стрелочкой головки, гальванического элемента, резистора-ограничителя тока через головку т шнуров со щупами.
