1. Основные теоретические сведения

Плоскопараллельными концевыми мерами длины называют меры длины с постоянными значениями размера, который находится между двумя параллельными плоскостями у детали, имеющей форму прямоугольного параллелепипеда.

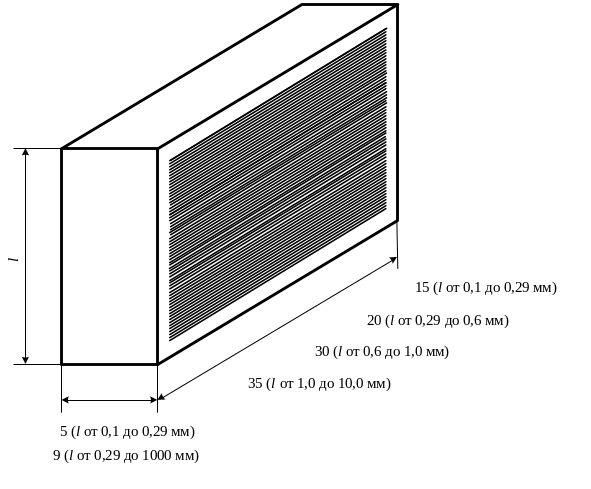

Рис. 1. Концевая мера: l — номинальная длина концевой меры

Концевая мера, которую очень часто называют по-старому «плитка», представляет собой металлический брусок, у которого есть две строго параллельные плоскости и постоянный, определенный размер между ними. Название плоскопараллельная концевая мера длины дана в связи с тем, что значение размера у этой меры заключено между плоскими и параллельными концами детали.

В большинстве случаев не пользуются полным названием этих мер, а чаще всего называют их просто концевые меры длины или концевые меры.

Изготовлять такие меры с размерами более 1000 мм (1 метр) нецелесообразно, так как пользоваться большими мерами просто неудобно: их трудно хранить и они имеют большую погрешность. Наименьший размер концевых; мер бывает в пределах 0,1–0,2 мм (специальные меры — «часовые»).

Нет необходимости делать концевые меры всех размеров в связи с тем, что нужный размер можно получить из нескольких сложенных («притертых») вместе концевых мер («блок концевых мер» или «блок мер», или даже просто «блок»). Многолетней практикой установились определенные градации размеров концевых мер. Концевые меры с размерами 1–2 мм помимо целого значения этого размера имеются с размерами, отличающимися между собой на 0,001; 0,01 и 0,2 мм; концевые меры с размерами от 0,5 до 25 мм изготовляют с разностью 0,5 мм; концевые меры с размерами св. 10 до 100 мм изготовляют с интервалами размеров через 10 мм; св. 25 до 200 мм — через 25 мм; св. 50 до 300 мм — через 50 мм и концевые меры с размерами от 100 до 1000 мм изготовляют с интервалами размеров через 100 мм. Но указанная разбивка весьма условна и некоторые иностранные фирмы выпускают концевые меры с несколько отличающимися градациями размеров.

В прямоугольном параллелепипеде размером меры является его высота, а размеры основания можно отнести к нерабочим размерам. Большинство концевых мер изготовляют с размерами основания мм, начиная с рабочего размера 10 мм. При размерах концевой меры менее 10 мм размеры длинной стороны основания бывают у разных мер 30, 20 и 15 мм, а узкой стороны у концевых мер менее 0,3 мм — 5 мм.

Рис. 2. Концевая мера

На концевой мере наносят ее номинальный рабочий размер. При этом цифру (без указания «мм») у мер более 5,5 мм наносят на боковой (нерабочей) поверхности, а у небольших мер (5,5 мм и менее) значение размера указывают прямо на рабочей (измерительной) поверхности.
