3 Требования к содержанию и оформлению пояснительных записок курсовых и дипломных проектов
3.1 Обозначения документов
Каждому дипломному (курсовому) проекту должно быть присвоено обозначение.

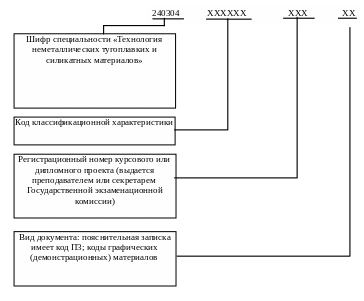

Структура обозначения следующая:
Код классификационной характеристики присваивают в соответствии с заданием на дипломное и курсовое проектирование по Общероссийскому классификатору продукции (ОКП), введенному на территории Российской Федерации в 1993 г. ОКП представляет собой систематизированный свод кодов и наименований группировок продукции, построенных по иерархической системе классификации. Каждая его позиция содержит шестизначный цифровой код и наименование группировки продукции.
В ОКП предусмотрена пятиступенчатая иерархическая классификация с цифровой десятичной системой кодирования. На каждой ступени классификации деление осуществлено по наиболее значимым экономическим и техническим классификационным признакам.

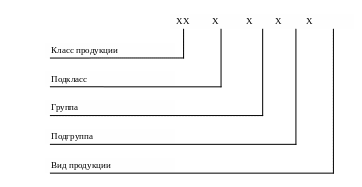

Шестизначный код ОКП имеет следующую структуру:
Для дипломных (курсовых) проектов, объектом проектирования которых является производство периклазохромитовых изделий, классификационная характеристика в обозначении, например, может иметь следующий шестизначный код:
- класс: |
150000 Сырьё огнеупорное и полуфабрикаты кусковые, включая лом огнеупорных изделий |
- подкласс: |
157000 Изделия огнеупорные магнезиальные без сталеразливочных |
- группа: |
157200 Изделия периклазо-хромитовые и периклазо- шпинелидные |
или, например:
- класс: |
150000 Сырьё огнеупорное и полуфабрикаты кусковые, включая лом огнеупорных изделий |
- подкласс: |
152000 Огнеупоры неформованные |
- группа: |
152400 Порошки магнезиальные спеченные для производства огнеупоров |
Коды и наименования основных видов продукции, технология производства которых рассматривается в дипломных (курсовых) проектах, может быть найдена в Общероссийском классификаторе продукции ОКП 005-93.
Каждому виду документа присваивается определённый буквенный шифр (вид) в соответствии с ГОСТ 2.701–84 [64] и ГОСТ 3.1102–81 [65].
Согласно данным ГОСТ виды схем обозначают буквами:
- автоматизации – А;
- электрическая – Э;
- комбинированная – С и т.д.
Виды документов и чертежей имеют только буквенное обозначение:
- пояснительная записка – ПЗ;
- чертёж сборочный – СБ;
- чертёж общего вида – ВО;
- таблица – ТБ;
- эскиз – ЭС и т.д.
3.2 Содержание и оформление пояснительных записок курсовых проектов и выпускных квалификационных работ
Курсовой проект или выпускная квалификационная работа состоит из двух частей: расчётно-пояснительной записки и графической части.
Пояснительную записку выполняют с использованием принтера на листах белой бумаги формата А4. Текст работ следует печатать, соблюдая следующие требования:
- текст набирается шрифтом Times New Roman размером (кеглем) 12 или 14, строчным, без выделения, с выравниванием по ширине;
- абзацный отступ должен быть одинаковым и равен по всему тексту 1,25 см;
- строки разделяются полуторным интервалом;
- поля страницы: верхнее и нижнее – 20 мм, левое – не меньше 25 мм, правое – 10 мм.
Все страницы пояснительной записки нумеруются в центре нижней части листа без точки. Страницы следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту. Нумерация страниц пояснительной записки начинается с титульного листа, но на самом титульном листе номер страницы не проставляется.
Текст пояснительной записки должен быть кратким, чётким, не допускать различных толкований и не содержать противоречивых данных.
В общем случае пояснительная записка курсового проекта или выпускной квалификационной работы должна содержать следующие документы, расположенные в указанном порядке:
- титульный лист;
- задание на проектирование;
- содержание;
- реферат;
- перечень условных обозначений, символов, терминов и сокращений (при необходимости);
- введение;
- основная часть;
- заключение;
- библиографический список (список использованной литературы);
- приложения.
Все указанные документы начинаются с нового листа и не нумеруются, кроме разделов основной части пояснительной записки.
По согласованию с руководителем проекта (преподавателем) структура пояснительной записки может быть изменена, например, исключены отдельные документы или разделы пояснительной записки курсового проекта.
