10. Общее уравнение теплового баланса котла [5].
Тепловой баланс котельного агрегата заключается в установлении равенства между поступившим в агрегат количеством теплоты и суммой использованной теплоты и тепловых потерь. Тепловой баланс котельного агрегата составляется на 1 кг твердого или жидкого топлива или для 1 м3 газа. Уравнение, при котором тепловой баланс котельного агрегата для установившегося теплового состояния агрегата записывают в следующем виде:
Qр/р = Q1 + ∑Qn
или
Qp/p= Q1 + Q2 + Q3 + Q4 + Q5 + Q6 (19.3)
Где Qр/р - теплота, которой располагают; Q1 - использованная теплота; ∑Qn - общие потери; Q2 - потери теплоты с уходящими газами; Q3 - потери теплоты от химического недожога; Q4 - потери теплоты от механической неполноты сгорания; Q5 - потери теплоты в окружающую среду; Q6 - потери теплоты с физической теплотой шлаков.
Если каждое слагаемое правой части уравнения (19.3) разделить Qp/p и умножить на 100%, получим второй вид уравнения, при котором тепловой баланс котельного агрегата:
q1 + q2 + q3 + q4 + q5 + q6 = 100% (19.4)
В уравнении (19.4) величина q1 представляет собой коэффициент полезного действия установки "брутто". Он не учитывает затраты энергии на обслуживание котельной установки: привод дымососов, вентиляторов, питательных насосов и прочие расходы. Коэффициент полезного действия "нетто" меньше КПД "брутто", так как он учитывает затраты энергии на собственные нужды установки.
Левая приходная часть уравнения теплового баланса (19.3) является суммой следующих величин:
Qp/p = Qp/н + Qв.вн + Qпар+ Qфиз.т (19.5)
где QB.BH - теплота, вносимая в котлоагрегат с воздухом на 1 кг топлива. Эта теплота учитывается тогда, когда воздух нагревается вне котельного агрегата (например, в паровых или электрических калориферах, устанавливаемых до воздухоподогревателя); если воздух нагревается только в воздухоподогревателе, то эта теплота не учитывается, так как она возвращается в топку агрегата; Qпap - теплота, вносимая в топку с дутьевым (форсуночным) паром на 1 кг топлива; Qфиз.т - физическая теплота 1 кг или 1 м3 топлива.
11. Потери теплоты с уходящими газами и методы их снижения [4].
Потери теплоты с уходящими газами Qу.г (qу.г) возникают из-за того, что физическая теплота (энтальпия) газов Hу.г, покидающих котел при температуре tу.г, превышает физическую теплоту поступающих в котел холодного воздуха aу.гHох.в и топлива cт∆tт.
Потери теплоты с уходящими газами Qу.г занимают обычно основное место среди тепловых потерь котла и составляют qу.г = 5…12% располагаемой теплоты Qpp. Для расчета Qу.г используют формулу
Qу.г = Hу.г - aу.гHох.в.
Здесь Hу.г,Hох.в – энтальпии соответственно уходящих газов и теоретически необходимого холодного воздуха, МДж/кг (МДж/м3).
Снижение потерь
Потери теплоты с уходящими газами зависят в основном от объема и температуры уходящих газов. Наибольшее внимание для снижения этих потерь следует уделять уменьшению коэффициента избытка воздуха aу.г в уходящих газах, который зависит от коэффициента избытка воздуха в топке aт и балластного воздуха Daподс за счет его подсосов в газоходы котла, находящиеся обычно под разрежением:
aу.г = aт +∆aподс.
Возможность снижения aт зависит от вида сжигаемого топлива, способа его сжигания, типа горелок и топочного устройства. При благоприятных условиях контактирования топлива и воздуха избыток воздуха aт, необходимый для полного сгорания, может быть уменьшен. Принимается, что при сжигании газообразного топлива коэффициент избытка воздуха aт £ 1,1, при сжигании мазута aт =1,1, для пылевидного топлива aт = 1,2 и для кускового топлива aт = 1,3…1,7.

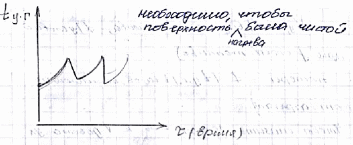

Важнейшим фактором, влияющим на потери с уходящими газами Qу.г, является температура уходящих газов tу.г. Ее снижение достигается установкой в хвостовой части котла теплоиспользующих элементов (экономайзера, воздушного подогревателя), так как чем ниже температура уходящих газов и, соответственно, меньше разность температур ∆t уходящих газов и нагреваемого рабочего тела (например, воздуха), тем большая площадь поверхности нагрева требуется для охлаждения продуктов сгорания.
