1.3 Қозғалтқыштың индикаторлық диаграммасының
ауданын eсептеу
Индикаторлық диаграмманың ауданы жұмыстың жүріс кезінде газдардың ауыспалы қысымынан алынған жұмыс пен сығу процесі кезінде жұмсалған жұмыстың айырмасын береді. Яғни, белгілі масштабта бір цикл кезінде газдардың қозғалтқыш цилиндріндегі жұмысының шамасын береді. Бұл жұмыс төрт ырғақты қозғалтқышта піспектің төрт жүрісінде орындалады [1].
Кесте - 1.2 Карбюраторлы қозғалтқыштың индикаторлық диаграммасының ауданын есептеу
Индикаторлық диаграмасының ауданын есептеу |
|||
Көрсеткіштер |
Есептейтін формулалар |
Мәндері |
|
1 |
2 |
3 |
|
|
|
4950 |
|
Сығу политропасының астындағы ауданы (қисықсызықты трапецияның ауданы)мм^2 |
|
1360 |
|
Индикаторлық диаграманың ауданы F, мм^2 |
|
3589 |
|
Индикаторлық диаграмманың ұзындығы l , мм |
l=va-vc |
150 |
|
Орташа теориялық индикаторлық қысым (карбюраторлы қозғалтқыштар үшін)р¹i , МПа |
p^1i=m*F/l |
1,06 |
|
Орташа нақты индикаторлық қысым (карбюраторлы қозғалтқыштар үшін)Pᵢ,МПа |
Pi=P^1i*jn |
1,005 |
|
|
Pipacч=P^1i*jn |
1,004 |
|
Қателік коэффиценті δπ, % |
d=(Pipacч-Pi)*100/Pi |
0,085 |
|
2. Қозғалтқыштың айналшақты - бұлғақты механизмінің
кинематикалық есебі
Цилиндр, піспек, бұлғақ, иінді білік және картер айналшақты –бұлғақты механизмді құрайды.
Айналшақты – бұлғақты механизмнің кинематикалық есебінің негізгі мақсаты – піспектің жүріс жолын, жылдамдығын, үдеуін
анықтау [1].
Кесте – 2 Қозғалтқыштың айналшақты - бұлғақты механизмнің кинематикалық есебі
1 |
Көрсеткіштер |
Есептейтін формула |
Мәндері |
2 |
Бастапқы мәліметтер |
||
3 |
Айналшақтың радиусы, мм |
Тапсырмалық мәлімет R |
54,4 |
4 |
Айналшақ радиусының бұлғақтың ұзындығына еселік қатынасы |
l=R/l |
0,272 |
5 |
Иінді біліктің минуттық айналу саны, мин^-1 |
Тапсырмалық мәлімет nн |
2800 |
6 |
Иінді біліктің айналуының бұрыштық жылдамдығы, с-1 |
w=p*nн/30 |
293,06 |
Кесте – 2 жалғасы
φ°,и.б.б |
Sx,м |
Vx,м/с |
Jп,м/с2 |
0 |
0 |
0 |
2974,444 |
10 |
0,001 |
2,21 |
2938,483 |
20 |
0,004 |
4,36 |
2831,693 |
30 |
0,0089 |
6,37 |
2657,318 |
40 |
0,015 |
8,19 |
2420,654 |
50 |
0,023 |
9,77 |
2128,889 |
60 |
0,032 |
11,04 |
1790,886 |
70 |
0,041 |
11,98 |
1416,911 |
80 |
0,051 |
12,56 |
1018,322 |
90 |
0,060 |
12,75 |
607,2262 |
100 |
0,070 |
12,56 |
196,1075 |
110 |
0,078 |
11,98 |
-202,549 |
120 |
0,086 |
11,04 |
-576,636 |
130 |
0,092 |
9,77 |
-914,797 |
140 |
0,098 |
8,19 |
-1206,76 |
150 |
0,102 |
6,37 |
-1443,68 |
160 |
0,105 |
4,363 |
-1618,35 |
170 |
0,107 |
2,215 |
-1725,47 |
180 |
0,108 |
1,562 |
-1761,82 |
190 |
0,1073 |
-2,215 |
-1726,28 |
200 |
0,105 |
-4,363001848 |
-1619,97 |
210 |
0,102 |
-6,378282 |
-1446,11 |
220 |
0,098 |
-8,19 |
-1210,01 |
230 |
0,092 |
-9,77 |
-918,851 |
240 |
0,086 |
-11,04 |
-581,501 |
250 |
0,078 |
-11,98 |
-208,224 |
260 |
0,07 |
-12,56 |
189,62 |
270 |
0,060 |
-12,75 |
599,93 |
280 |
0,051 |
-12,56 |
1010,21 |
290 |
0,041 |
-11,98 |
1407,99 |
300 |
0,032 |
-11,047 |
1781,16 |
310 |
0,023 |
-9,77 |
2118,35 |
320 |
0,015 |
-8,19 |
2409,34 |
330 |
0,0089 |
-6,37 |
2645,17 |
340 |
0,004 |
-4,36 |
2818,73 |
350 |
0,001 |
-2,215 |
2924,72 |
360 |
0 |
-3,12 |
2959,87 |
2 – сурет. Піспектің жүріс жолы
2.1-сурет. Піспектің жүріс жылдамдығы

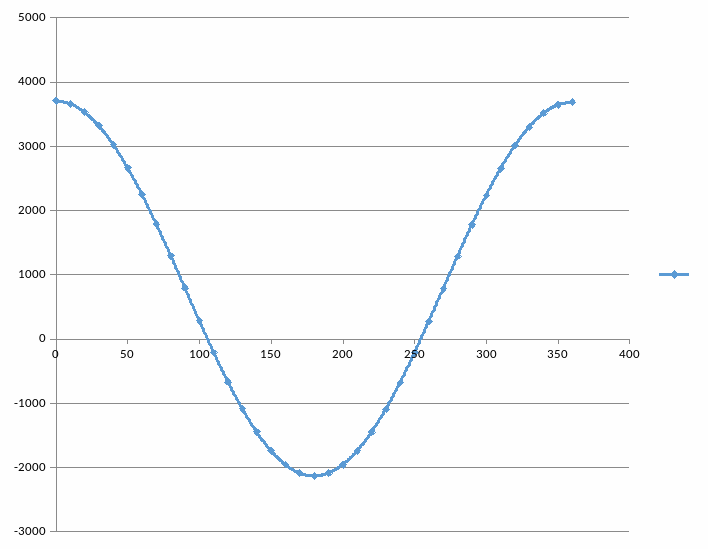

2.2 – сурет. Піспек жүрісінің үдеу
