Резисторы. Классификация, основные параметры, обозначения на схемах электрических принципиальных. План

1. Определение резистора. Классификация резисторов

2. Основные параметры и характеристики резисторов

3. Обозначение резисторов на схемах электрических принципиальных

1. Определение резистора. Классификация резисторов

Резистор - это электрорадиоэлемент, оказывающий сопротивление проходящему через него току.

Резисторы используются в качестве нагрузочных и токоограничивающих элементов, добавочных сопротивлений и шунтов, делителей напряжения.

Резисторы обеспечивают режим работы усилителей, генераторов и других радиоэлектронных устройств.

Резисторы классифицируют:

• по назначению;

• по характеру изменения сопротивления;

• по материалу резистивного элемента;

• по способу монтажа.

В зависимости от назначения различают постоянные и переменные резисторы (рисунок 1)

Резисторы

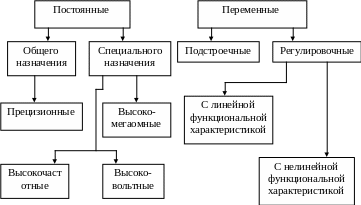

Рисунок 1 – Классификация резисторов

Наиболее распространены постоянные резисторы общего назначения, они обеспечивают режим работы усилительных приборов, позволяют погасить излишек питающего напряжения, входят в состав сглаживающих фильтров, используются в делителях напряжения в качестве эквивалентных нагрузок.

В радиосхемах переменный резистор можно включать как переменное сопротивление — в зарядных цепях и регулировках тембра, — использовав только два вывода (подвижный и один неподвижный) или как потенциометр, плавный делитель напряжения — регулятор громкости, усиления, обратной связи. В последнем случае используют все три вывода.

Переменные резисторы в зависимости от угла поворота оси различают на линейные (А), логарифмические (Б), обратнологарифмические (В). Полный угол поворота оси вращения переменного резистора 250°...260°.

Резисторы специального назначения (прецизионные) используются в более точной измерительной аппаратуре.

Подстроечнные резисторы впаиваются в схему, и их сопротивление подстраивается с помощью регулятора (на лицевую панель они не выносятся). Они применяются для установки режимов работы аппаратуры в процессе регулировки и настройки.

Регулировочные резисторы выносятся на лицевую панель, с их помощью производят регулировку параметров в процессе эксплуатации.

2. Основные параметры и характеристики резисторов

По характеру изменения сопротивления:

• постоянные;

• переменные;

• регулировочные;

- подстроечные.

По материалу резистивного элемента:

• проволочные;

• непроволочные;

• металлофольговые.

Основные параметры резисторов:

1. Номинальное сопротивление ( Rном) выражает величину его сопротивления в Омах.

2. Допустимое отклонение величины сопротивления (± SR) от номинального значения определяется классом точности и выражается в процентах;

для резисторов широкого назначения - ±5%; ±10% и ± 20%;

для прецизионных резисторов - ±2^

для переменных резисторов - ±30%;

постоянные непроволочные резисторы разделяют на три класса точности:

класс 1-е допустимым отклонением ±5%;

класс II -± 10%;

класс III-±.20%.

3.Номинальной мощностью рассеяния (Pном) называется наибольшая мощность постоянного и переменного тока, которую резистор может длительное время рассеивать, не изменяя существенно величины своего сопротивления.

4.Температурным коэффициентом сопротивления резистора (ТКС) называется относительное изменение его сопротивления при изменении температуры на 1° С

5.Собственная индуктивность и ёмкость имеют значение при включении резистора в цепи токов высокой частоты и зависят от его конструкции и размеров.

6.Уровень шумов резистора - оценивается по величине ЭДС_, возникающей на его зажимах и отнесенной к 1В приложенного к резистору напряжения постоянного тока.

7.Максимальное напряжение U_max- наибольшее напряжение, которое можно приложить к токоотводам резистора.

Нелинейные свойства резисторов. Сопротивление резистора может изменяться также в зависимости от режима его работы (приложенного напряжения, протекающего тока, вида переменного поля - непрерывный или импульсный режим).
