3. Места крепления пульсоксиметров на теле
Традиционное крепление пульсоксиметра подразумевает плотный контакт с кожей пациента на указательном пальце не ведущей руки, однако, возможно снять показатели и с мочки уха, а для детей предусмотрен особый вариант крепления ну ступне.
Рисунок 8 – Пример крепления пульсоксиметра на кисти руки

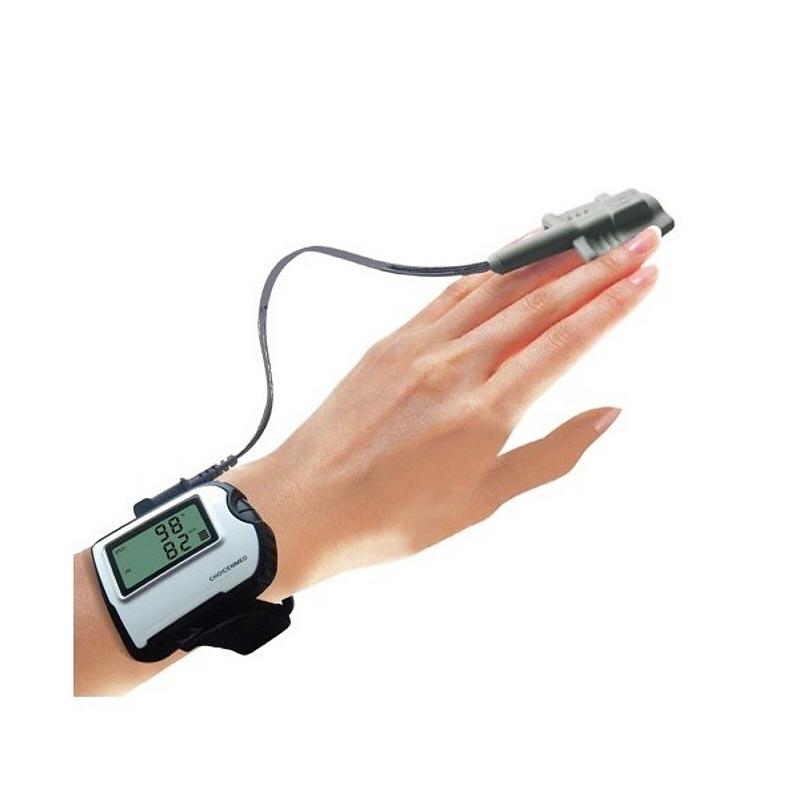

Рисунок 9 – Пример крепления на запястье

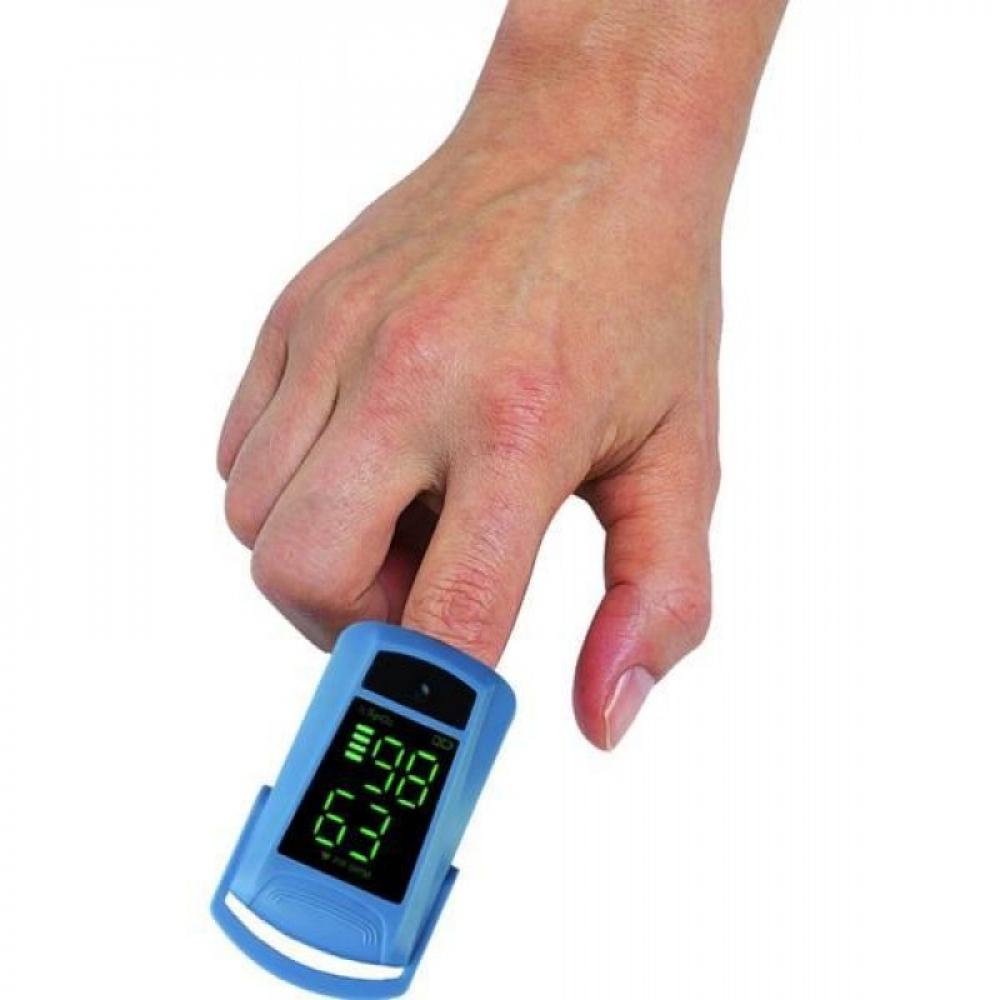

Рисунок 10 – Пример крепления на указательном пальце

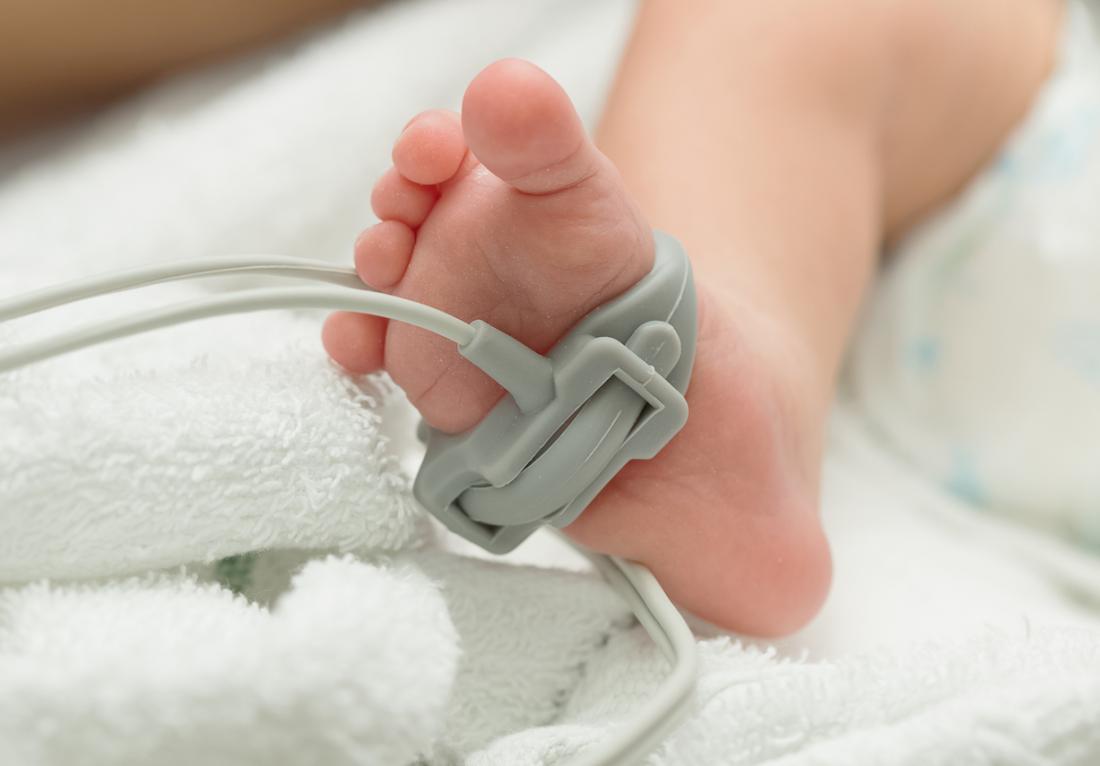

Рисунок 11 Детский пульсоксиметр на ступню
Толстый жировой слой, потливость кожи и грязь препятствуют нормальному рассеиванию и поглощению света в крови человека. Поэтому предварительно медработник или же сам человек должны убедиться, что ничего не мешает нормальной работе пульсоксиметра. Кроме того, важно проследить за правильным расположением светодиодов, случайные смещения, вызванные движением пациента, засветка датчика могут помещать измерению постоянной составляющей артериальной крови или вызвать искажения пульсации, что повлечет за собой изменения кривой абсорбции света в тканях. Вероятно, работе устройства могут препятствовать и сильные внешние электромагнитные поля.
Заключение
Подводя итоги кратко вспомним основные физические основы работы прибора. Свет, пропускаемый сквозь анализируемый участок кожи, рассеивается и поглощается оксигемоглобином и гемоглобином в крови. Для того чтобы четко различать эти два показателя, используют два луча, с разными частотами, относящимися к тем частям спектра, что наиболее чувствительны к поглощению в гемоглобине и кислороде. Отталкиваясь от этого короткого описания принципа работы, очевидными становятся возможные помехи и условности при снятии показателей. Начнем с того, что кожа, в месте приложения диодов, должна быть чистой. В ряде случает пациент может небрежно сдвинуть аппарат, что скажется на кривой абсорбции света, вынуждая врача провести ряд обследований для исключения возможности снижения эластичности сосудов или максимального кровенаполнения. Подразумевается, что неплотное прилегание диодов может вызвать их засвет, что и вызовет помехи. Так же нельзя считать точным исследование, проведенное в условиях непосредственной близости к сильным электромагнитным полям. Клиническая практика показывает, что прибор идеально справляется в условиях, как повседневной, так и работы на износ. Единственное обслуживание, которое ему требуется – вовремя менять батарейку.
Список использованных источников
-
Инструкция по эксплуатации MD300C318 к пальчиковому пульсоксиметру V2.0C318 Beijing Choice Electronic
Technology co., Ltd. @2009
-
Московский государственный университет им. Ломоносова М.В. специальный практикум. Пульсокиметрия: физические принципы и применение в медицине. Издательство «Москва» 2008 г.
-
Федотов А.А., Акулов С.А. Математическое моделирование и анализ погрешностей измерительных преобразователей биомедицинских сигналов. М.: Физматлит, 2013. 282с.
-
Галкин М., Змиевской Г., Ларюшин А., Новиков В. Кардиодиагностка на основе анализа фотоплетизмограмм с помощью двухканального плетизмографа. Издательство «Фотоника» 2008. №3. С.30-35
-
Практикум по физике. Ч. 2. Гемодинамика [Текст] : учебно-методическое пособие для студентов 1 курса / В. П. Сидоров ; Министерство здравоохранения Российской Федерации,
Санкт-Петербургский государственный педиатрический медицинский университет.
