12. Способы моделирования рельефа местности при фотограмметрической обработке снимков. Существует несколько способов создания моделей рельефа: 1) Представление рельефа средней секущей плоскостью – этот способ применяют при несложном рельефе. Каждой точке присваивается одна и та же высота. h = Z_i=Z_ср (модель рельефа должна быть выбрана так, чтобы погрешность определения не вносило в погрешность определения x и y более 60 %).

2) Представление рельефа в виде наклонной плоскости, когда местность представляет собой наклонную поверхность. Z = f(Х;У) – высота функционально зависит от х и у. Далее следует процесс итерации.

3) Представление рельефа в виде сложной поверхности, описываемые уравнения 2го и 3го порядка. Для этого нужно иметь 20-25 точек с известными высотами(определяемых с топографических карт).

4) Полиномиальные методы

Методы основаны на использовании полиномов различных порядков для связи координат точек снимка и местности.

Эта модель наиболее часто применяется в процессах трансформирования и задается следующими уравнениями:

x_о =a_o+a₁x+a₂y+a₃x²+a₄xy+a₅y²+…+a_kxⁱy^j+…+a_ny^t

y_o =b_o+b₁x+b₂y+b₃x²+b₄xy+b₅y²+…+b_kxⁱy^j+…+b_ny^t,

При использовании полиномиальных методов необходимо опорные точки располагать за границей области обработки. Также следует иметь в виду, что допустимые остаточные расхождения в плановых координатах опорных точек ещё не гарантируют допустимых погрешностей планового положения остальных точек изображения.

5) Использование в качестве ЦМР с использованием пары снимков. – стереофотограмметрия. Служит для определения по измеренным координатам точек снимка геодезических корд местности. В уравнении вида 1: определяемыми явл Ха, Уа, а в правой части уравнения известны все аргументы за исключением Zа(высоты точки, планово координату которую следует определить). Для того чтобы уравнения вида 1 решались необходимо каким-либо образом задать высоту этой точки.

13.Технология создания контурного плана методом фотограмметрической обработки одиночного снимка

АФС и КС – параметры Н,f, m, сезон, пленка, тип АФА(влиять не можем). Сканирование – перевод аналогового изображения в растровое. Привязка снимков – обеспечение снимка опорными точками. Привязка снимков: 1)Составляется проект привязки. На репродукции накидного монтажа намечаются зоны нахождения опорных точек. Сплошная привязка – обеспечение опорными точками каждого снимка. Разреженная привязка – выбор расположения опорных точек через несколько снимков. 2)Рекогносцировка и выбор точек на местности и их закрепление. 3)Составление фотоабриса. Опорный пункт - N_{сн -} N_точки (пример: ОП-141-1) 4)Определение геодезических координат(теод.тахеом. и т.п.) После этого вида работ получают: 1.ОП, нанесенные на снимках. 2.Фотоаабрисы опорных точек. 3.Каталог координат опорных точек Дешифрирование – определение качественных и количественных характеристик. Фотограмметрическая обработка – получение ЭВО/обр. и прямая засечки. Перенос результатов дешифрирования – с условными знаками и т.п. Объединение отдельных фрагментов – единое электронное изображение плана. Разграфка - печать на жесткой основе ортофотоплана и хранение в электронном виде

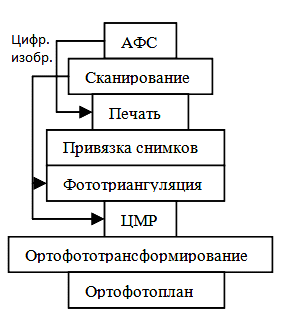

14.Технологическая схема создания ортофотоплана.

АФС - параметры Н,f, m, сезон, пленка, тип АФА(влиять не можем). Сканирование – перевод аналогового изображения в растровое. Печать – получение позитива. Привязка снимков- обеспечение снимка опорными точками. Привязка снимков: 1)Составляется проект привязки. На репродукции накидного монтажа намечаются зоны нахождения опорных точек. Сплошная привязка – обеспечение опорными точками каждого снимка. Разреженная привязка – выбор расположения опорных точек через несколько снимков. 2)Рекогносцировка и выбор точек на местности и их закрепление. 3)Составление фотоабриса. Опорный пункт - N_{сн -} N_точки (пример: ОП-141-1) 4)Определение геодезических координат(теод.тахеом. и т.п.) После этого вида работ получают: 1.ОП, нанесенные на снимках. 2.Фотоаабрисы опорных точек. 3.Каталог координат опорных точек Фототриангуляция- процесс фотограмметрической обработки снимков, в результате которого определяют ЭВО каждого снимка. ЦМР- массив характерных точек местности, имеющих пространственные координаты и правила интерполирования высот. Ортофототрансформирование- преобразование изображения, полученного по закону центральной проекции, в ортогональную проекцию. Ортофотоплан-- изготавливается из ортофотоизображений или в рамках трапеции(планшета/в рамках землепользования); одномасштабное фотографическое изображение местности.
