Визначення рівня шуму від устаткування
Зпрощений розрахунок
Для однотипного устаткування з рівнем шуму кожного
- L1:
L = L1 + 10lg n
де n - кількість устаткування одного типу.
Для змішаного розміщення груп різнотипного обладнання:
L = 10 lg (N · 10 0,1L1 + M · 10 0,1L2 + ... + K · 10 0,1Lk)
де N, M, |
шуму з |
рівнем |
|
МЕТОДИ І ЗАСОБИ ЗАХИСТУ ВІД ШУМУ, ультразвуку та інфразвуку
Зменшення шуму в джерелі його виникнення, LР ↓
Зміна спрямованості шуму,S 10lgФ ↓
Акустичне планування підприємств, S
Акустична обробка приміщень: ΔLp
Облицювальні матеріали: скловолокно; базальтове волокно; мінеральна вата та ін.
Зменшення шуму на шляху поширення (звукоізоляція).
Використання ЗІЗ.
Боротьба з шумом в джерелі його виникнення
Для зменшення механічного шуму необхідно своєчасно проводити ремонт обладнання, замінювати ударні процеси на безударні, застосовувати примусове змазування тертьових поверхонь, застосовувати балансування обертових частин.
Значне зниження шуму досягається при заміні підшипників кочення на підшипники ковзання (шум знижується на 15 дБ), зубчастих і ланцюгових передач кліноременним і зубчатоременнимі передачами, металевих деталей - деталями з пластмас, використання мастильних матеріалів
Для ослаблення або виключення ударів:
Використання менш гучних технологічних процесів
Ослаблення сили удару
Використання пластмасових передач
Боротьба з шумом в джерелі його виникнення
Зниження аеродинамічного шуму можна домогтися зменшенням швидкості газового потоку, вдосконаленням аеродинамічних властивостей механізмів, що дозволяє знизити інтенсивність вихреобразования, застосуванням звукоізоляції і установкою глушників і т.д.
Електромагнітні шуми знижуються конструктивними змінами в електричних машинах.
Боротьба з шумом на шляху його розповсюдження
Боротьба з шумом на шляху його поширення - звукоізоляція, звукопоглинання, глушники шуму. Дієвим методом зниження рівня шуму є установка звукоізолюючих і звукопоглинальних перепон на шляху його поширення.
Під звукоізоляцією розуміють створення спеціальних будівельних пристроїв - перепон (у вигляді стін, перегородок, кожухів, вигородок тощо), що перешкоджають поширенню шуму з одного приміщення в інше або в одному і тому ж приміщенні.
Звукоізоляція - ефект відображення звукової хвилі
Звукопоглинання - перехід енергії звукових коливань в теплоту
Архітектурно-планувальні рішення
Зміна спрямованості шуму
Матеріали акустичної звукоізоляції
Звукоізоляція несучих стін
Звукоізоляція інженерних систем і комунікацій
Всі комунікації слід фіксувати до несучих конструкцій через еластичні прокладки і кріплення.
Труби опалення, водопостачання та каналізації (особливо стояки) обертають акустичної мінеральною ватою і обшивають коробами.
Вентиляційні канали ізолюють поглинаючими шуми матеріалами.

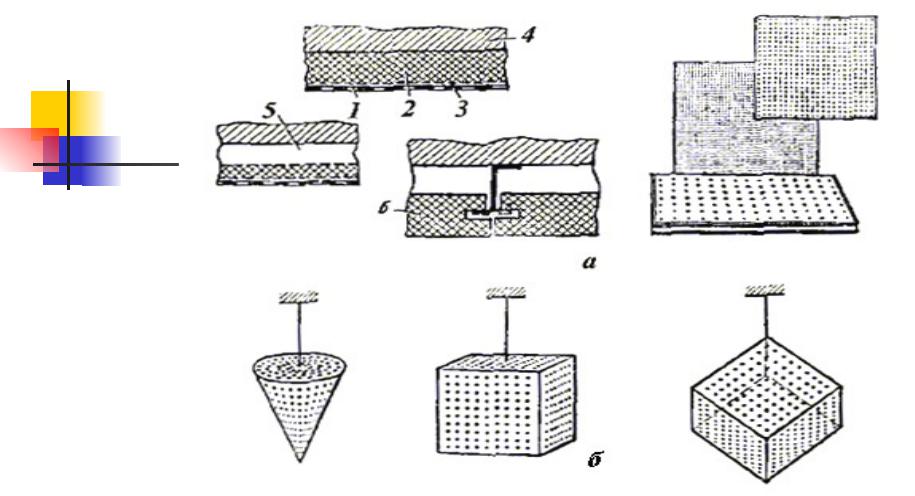

Акустична обробка приміщень:
а- звукопоглинальне облицювання; б-штучні поглиначі звуку;1 - захисний перфорований шар; 2 - звукопоглинальний
матеріал; 3 - захисна склотканина; 4 - стіна або стеля; 5 - повітряний проміжок; 6 - плита із звукопоглинального матеріалу.
