1. Исходные данные.

Сетка колонн – 6х6 м

Сечение колонн – 400х400 мм

Количество пролетов – 3

Высота этажа -3,6 м

Расчетный ригель – крайний

Тип ригеля - тавровый

Длина цеха – 60 м

Число этажей – 3

Нагрузка длительная – 1500 кгс/м²=15 кН/м²

Нагрузка кратковременная – 100 кгс/м²=1 кН/м²

Номинальные размеры плиты в плане – 1.5×6 м.

Опирание плиты на ригель – на полку. Плита изготавливается из тяжелого бетона класса В40 по поточно-агрегатной технологии.

Продольные ребра плиты армируются преднапряженной арматурой класса Ат-VI (Ат1000).

Метод натяжения арматуры – электротермический.

Условия твердения плиты – тепло-влажностная обработка при атмосферном давлении.

Плита эксплуатируется в нормальных условиях с относительной влажностью не более 75%.

Нагрузка от пола – 1000 Н/м²=10кн/м²

Полы выполняются на стройплощадке.

Необетонированный стык ригеля с колонной;

Бетон В40 с механическими характеристиками [1]:

Конструктивный класс арматуры Ат –VI=А1000 согласно [1]:

2. Расчет ребристой плиты перекрытия.

2.1. Назначение конструктивных размеров плиты перекрытия.

Компоновка участка перекрытия производится с учетом требований унификации объемно планировочных решений и унификации основных элементов здания.

Номинальную ширину принимаем 1500 мм, конструктивную ширину плиты принимаем 1485 мм.

Высоту ребра принимаем равной 400 мм.

Согласно исходным данным, ригель прямоугольной формы. Номинальная длина плиты – 6000 мм; конструктивная длина плиты – 5550 мм.

Ширина поперечных ребер понизу 50 мм, поверху 100 мм. Толщина полки – 50 мм.

Опалубочный план и предварительные размеры плиты приведены на рис. 2.1.

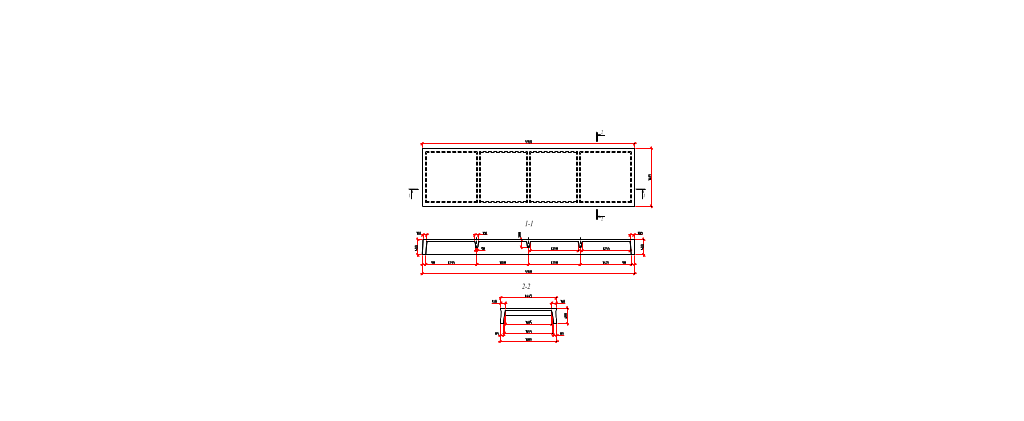

Рис. 2.1. Опалубочный план. Схема опирания плиты на ригель

2.2. Сбор нагрузок на плиту.

2.2.1. Нагрузка на полку плиты.

Таблица 1

Нагрузки на 1 м² перекрытия для расчета полки плиты.

Вид нагрузки	Наименование	Нормативная нагрузка Н/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка Н/м2
Длительная	Нагрузка от пола g1	1000	1.3	1300
	Нагрузка от собственного веса полки плиты (tf=50мм) g2	1250	1.1	1375
	Временная длительная v1	15000	1.2	18000
Кратковременная	Временная кратковременная v2	1000	1.2	1200
Всего q1				21875

Таблица 2

Нагрузки на 1 м² перекрытия (для расчета продольных ребер плиты, ригеля, колонны).

Вид нагрузки	Наименование	Нормативная нагрузка Н/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка Н/м2
Длительная	Нагрузка от пола g1	1000	1.3	1300
	Нагрузка от собственного веса плиты g3	3000	1.1	3300
	Временная длительная v1	15000	1.2	18000
	Итого длительная	19000		22600
Кратковременная	Временная кратковременная v2	1000	1.2	1200
Всего q2		20000		23800
